Halton PDA – Plénum pour diffuseurs

Plénum à raccordement vertical ou horizontal.

Request a Quote

Présentation

  • Plénum de raccordement à la gaine de soufflage ou d’extraction pour diffuseurs DAC
  • Assure le bon fonctionnement du diffuseur de soufflage ou d’extraction
  • Permet l’accès à la gaine pour le nettoyage

Modèles et options

  • Modèle à raccordement vertical (PDA/V) ou horizontal (PDA/H)
  • Isolation 4 faces
  • Organe de mesure et d’équilibrage du débit MSM pour plénum de soufflage

Dimensions

Halton PDA/H

Nb: Pour les plénums sans filtre (PDA/H-S and PDA/H-R), la hauteur de la boîte est réduite à D+50

Halton PDA/V

Taille L
600×600 595
675×675 670

Matériau

 Pièce  Matériau  Remarque
 Plénum / piquage  Acier galvanisé
 Matériau d’isolation  Laine de verre  La laine de verre est fixée au moyen de clous
 Filtre  Media G3

Accessoires

 Accessoire Code  Description
 Matériau isolant IN  Isolation laine de verre 2 faces pour
plenum PDA/H (IN=2)
 Matériau isolant IN  Isolation laine de verre 4 faces pour
plenum PDA/V (IN=4)
 Matériau isolant IN  Isolation laine de verre 5 faces
pour plenum PDA/H (IN=5)
 Module de mesure et de réglage du débit OM  MSM (pour application de soufflage)

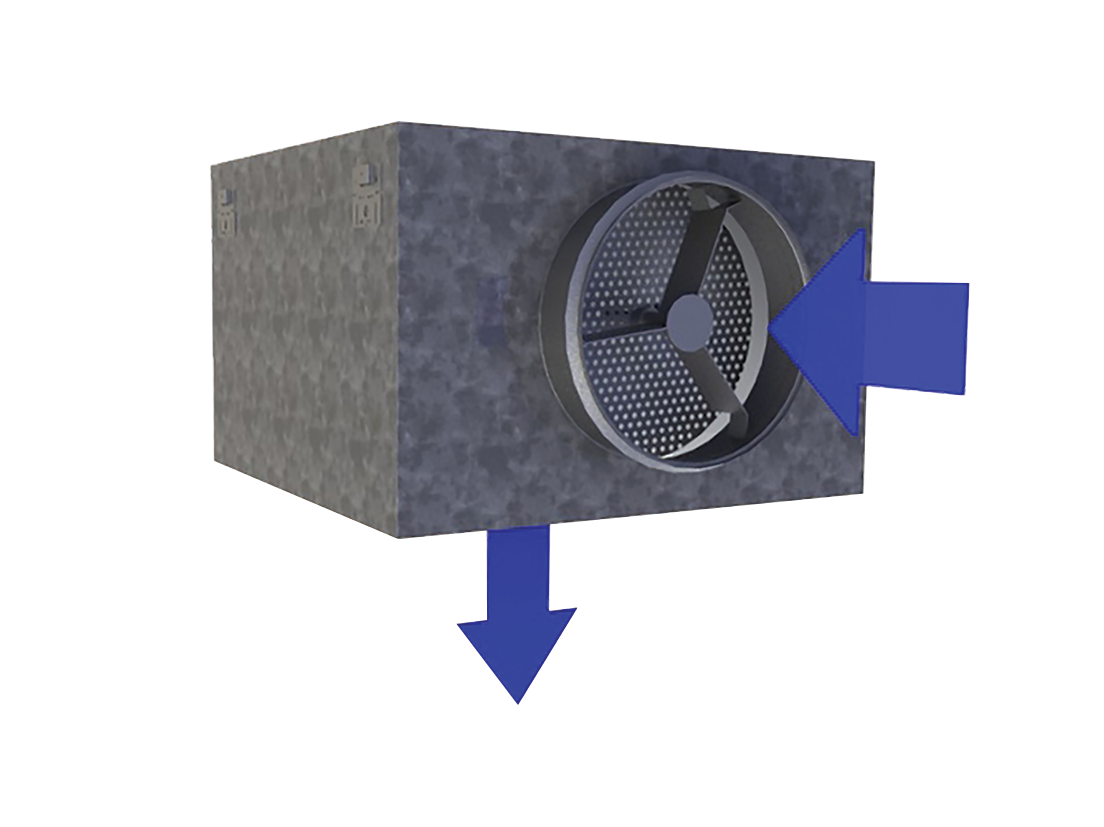

Fonction

La pression et la vitesse de l’air diminuent en traversant le plénum Halton PDA.
L’air est insufflé dans le local à travers le diffuseur et assure une bonne distribution de l’air.

Le débit de l’air peut être réglé au moyen du module optionnel de mesure et de réglage du débit : MSM.

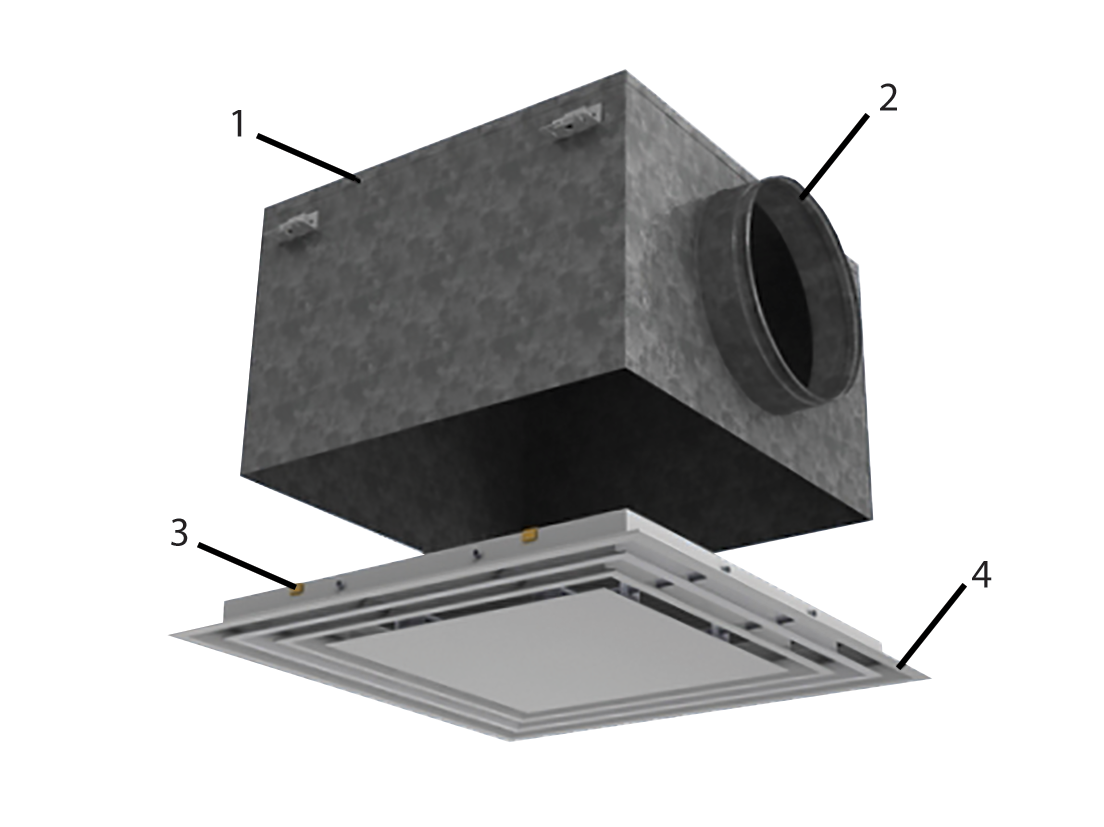

Installation

  1. Plénum
  2. Piquage
  3. Clips
  4. Diffuseur

Installation du plénum
Le plénum PDA s’installe dans le plafond suspendu avec des tiges de suspension M8 (non fournies) et est raccordé sur la gaine de ventilation. Lorsque le caisson est équipé d’un module de réglage et de mesure du débit, nous recommandons de respecter une distance de sécurité amont d’un minimum de 3D, pour assurer la fiabilité de la mesure de débit. Il ne faut pas trop courber la tige de commande du module.

Installation du diffuseur
Pour les diffuseurs s’intégrant dans un plafond 600×600, le diffuser est fixé au plénum par l’intermédiaire de clips.
Pour les diffuseurs s’intégrant dans un plafond 675×675, le diffuseur est fixé au plénum par vis ou rivets pop (non fournis).


Réglage

Afin de permettre le réglage et la mesure du débit d’air, il est recommandé de raccorder le diffuseur à un caisson équipé d’un module MSM.
Le débit de soufflage est déterminé au moyen du module de mesure et de réglage du débit MSM.

Démonter le diffuseur, faire passer les tubes et la tige de commande par le diffuseur.
Remettre le diffuseur en place.

Mesurer la différence de pression avec un manomètre différentiel. Le débit d’air correspondant est calculé selon la formule ci-dessous :

où :

∆Pm est la pression mesurée (Pa)
est un facteur donné variant avec l’installation et le diamètre du piquage
Qv est le débit d’air (l/s)

Régler le débit en tournant la tige de commande du MSM jusqu’à l’obtention de la valeur désirée.
Bloquer le registre dans cette position avec la molette.

Déposer le diffuseur, remettre les tubes et la tige de commande en place dans le caisson et remettre le diffuseur en place.

Facteur k pour des installations avec différentes distances de sécurité (D = diamètre du conduit) :

Distance de sécurité
Diamètre du piquage > 6XD min 3XD
200 28 32
250 49 51
315 78

Entretien

Soufflage et Reprise
Dégager le diffuseur, nettoyer les différentes pièces avec un tissu humidifié.
Replacer le diffuseur en le reclipsant sur le plénum.

Reprise avec filtre
Activer le système Push-pull en poussant légèrement la façade du diffuseur.
Ouvrer la façade jusqu’à rotation de 90°.
Tourner les pattes de maintien du filtre et retirer le filtre.
Installer un nouveau filtre et fermer la façade en actionnant le système Push-pull.

Option : MSM
Dégager le module de mesure et de réglage en tirant sur l’axe sans forcer (ne pas tirer sur la tige de commande ni les tubes de mesure).
Nettoyer les différentes pièces avec un tissu humidifié, ne pas les plonger dans l’eau.
Remonter le module de mesure et de réglage en poussant sur l’axe jusqu’à ce que le module arrive en butée.

Spécifications

Plénum de raccordement Halton PDA pour diffuseur Halton DAC, avec raccordement circulaire monté sur le côté (PDA/H) ou sur le dessus (PDA/V) du plénum.

Le plénum permet une bonne répartition de l’air sur le diffuseur, améliorant ainsi la diffusion.

Le plénum pourra être équipé d’une isolation acoustique ou thermique.
Le plénum comporte, en option, un organe de mesure et de réglage de débit MSM, démontable. Cet organe permet une mesure précise du débit grâce à ses deux prises de pression dynamique, un système de réglage du débit par translation d’une tôle perforée et un système de blocage de ce réglage en position.

Fabrication du plénum en acier galvanisé d’épaisseur 8/10.
Isolation en laine minérale de 15 mm avec classement au feu Euroclasse A2 s1 d0.

Code produit

PDA/S-C-XXX-D IN= OM=

S = Configuration

V  Vertical
H  Horizontal

C = Application
S Soufflage
R Reprise
F Reprise avec filtre

 XXX = Dimensions du faux-plafond
600 : 600×600
700 : 675×675

D = Diamètre du piquage
200
250
315

Autres options et accessoires

IN = Isolation
2 : Isolation 2 faces (PDA/H)
4 : Isolation 4 faces (PDA/V)
5 : Isolation  faces (PDA/H)

OM = MSM
N : Pas de MSM
Y : MSM installé dans le piquage
