Halton PDF – Plénum

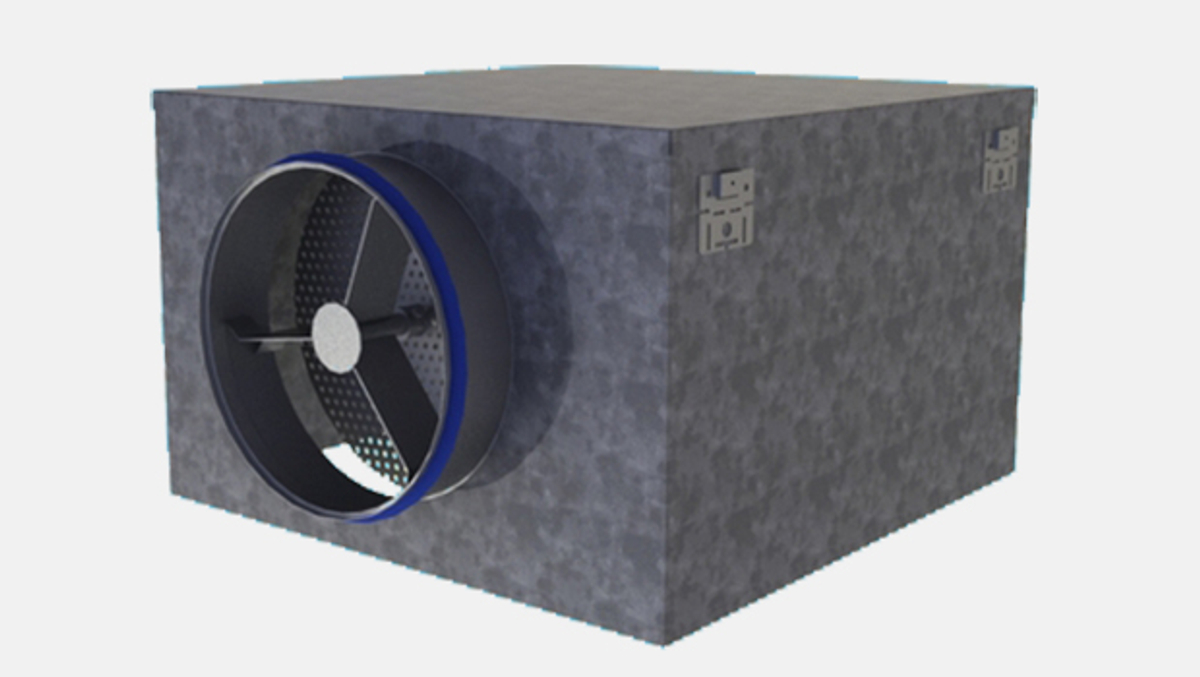

Présentation

• Plénum de raccordement à la gaine de soufflage ou d’extraction pour diffuseur Halton DFB
• Assure le bon fonctionnement du diffuseur de soufflage ou d’extraction
• Permet l’accès à la gaine pour le nettoyage

Modéles et options

• Modèle à raccordement vertical (PDF/V) ou horizontal (PDF/H)
• Isolation 4 faces
• Organe de mesure et d’équilibrage du débit MSM jusqu’au diamètre 315 pour plénum de soufflage

Dimensions

Halton PDF/H

Les plénums pour le diffuseur Halton DFB sont indiqués en italique

Halton PDF/V

Matériau

Accessoires

Fonction

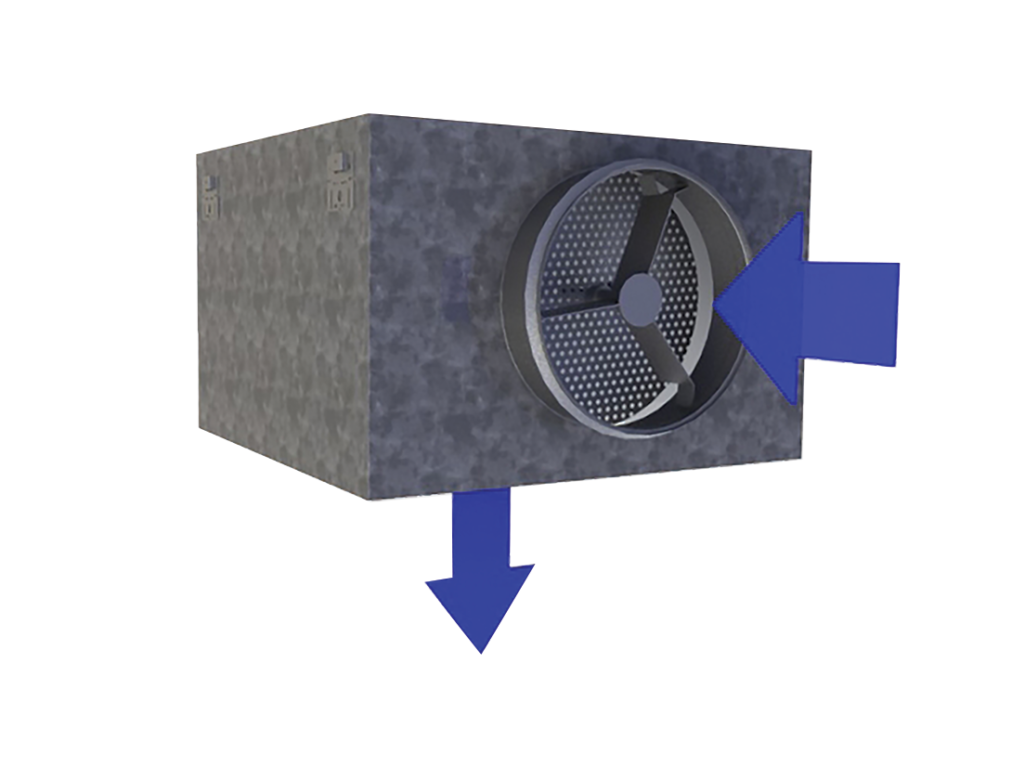

La pression et la vitesse de l’air diminuent en traversant le plénum Halton PDF.
L’air est insufflé dans le local à travers le diffuseur et assure une bonne distribution de l’air et un bon niveau acoustique.
Le débit de l’air peut être réglé au moyen du module optionnel de mesure et de réglage du débit MSM.

Installation

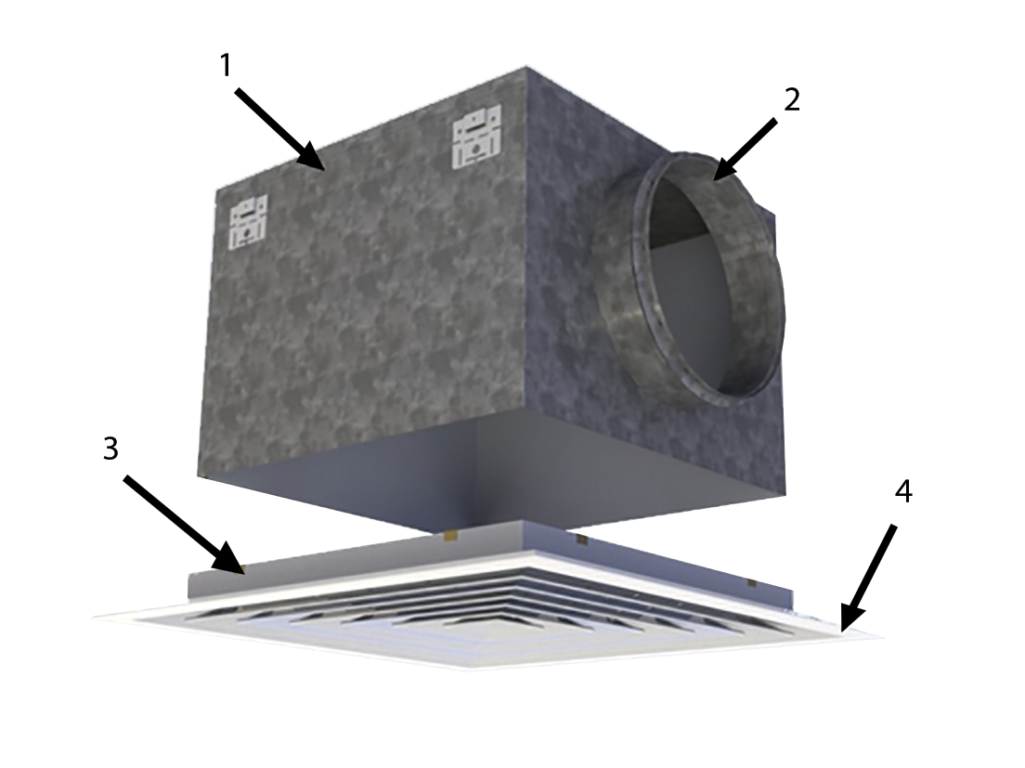

1. Plénum
2. Piquage
3. Clips
4. Diffuseur

Installation du plénum
Le plénum Halton PDF s’installe dans le plafond suspendu avec des tiges de suspension M8 (non fournies) et est raccordé sur la gaine de ventilation. Lorsque le caisson est équipé d’un module de réglage et de mesure du débit, nous recommandons de respecter une distance de sécurité amont d’un minimum de 3xD, pour assurer la fiabilité de la mesure de débit. Il ne faut pas trop courber la tige de commande du module.

Installation du diffuseur
Le diffuser est fixé au plénum par l’intermédiaire de clips.

Réglage

Afin de permettre le réglage et la mesure du débit d’air, il est recommandé de raccorder le diffuseur à un caisson équipé d’un module MSM.
Le débit de soufflage est déterminé au moyen du module de mesure et de réglage du débit MSM.

Démonter le diffuseur, faire passer les tubes et la tige de commande par le diffuseur.
Remettre le diffuseur en place.

Mesurer la différence de pression avec un manomètre différentiel. Le débit d’air correspondant est calculé selon la formule ci-dessous :

où :

∆Pm est la pression mesurée (Pa)
k est un facteur donné variant avec l’installation et le diamètre du piquage
Qv est le débit d’air (l/s)

Régler le débit en tournant la tige de commande du MSM jusqu’à l’obtention de la valeur désirée.
Bloquer le registre dans cette position avec la molette.

Déposer le diffuseur, remettre les tubes et la tige de commande en place dans le caisson et remettre le diffuseur en place.

Facteur k pour des installations avec différentes distances de sécurité (D = diamètre du conduit) :

Entretien

Soufflage et Reprise
Dégager le diffuseur, nettoyer les différentes pièces avec un tissu humidifié.
Replacer le diffuseur en le reclipsant sur le plénum.

Option: MSM
Dégager le module de mesure et de réglage en tirant sur l’axe sans forcer (ne pas tirer sur la tige de commande ni les tubes de mesure).
Nettoyer les différentes pièces avec un tissu humidifié, ne pas les plonger dans l’eau.
Remonter le module de mesure et de réglage en poussant sur l’axe jusqu’à ce que le module arrive en butée.

Spécifications

Plénum de raccordement PDF pour diffuseurs DFB et DFC, avec raccordement circulaire monté sur le côté (PDF/H) ou sur le dessus (PDF/V) du plénum.
Le plénum permet une bonne répartition de l’air sur le diffuseur, améliorant ainsi la diffusion.
Le plénum pourra être équipé d’une isolation acoustique ou thermique.

Le plénum comporte, en option, un organe de mesure et de réglage de débit MSM, démontable. Cet organe permet une mesure précise du débit grâce à ses deux prises de pression dynamique, un système de réglage du débit par translation d’une tôle perforée et un système de blocage de ce réglage en position.

Fabrication du plénum en acier galvanisé d’épaisseur 8/10. Isolation en laine minérale de 15 mm avec classement au feu Euroclasse A2 s1 d0.

Code produit

PDF/S-L-H-D, IN-OM-ZT

S = Configuration
V Vertical
H Horizontal

L = Largeur
6, 9, 12, 15, 18, 21 ou 24

H = Hauteur
6, 9, 12, 15, 18, 21 ou 24

D = Diamètre de piquage (mm)
125, 160, 200, 250, 315, 355, 400, 450, 500

Autres options et accessoires

IN = Isolation
Y : Oui
N : Non

AD = Appareil de réglage
NA:  Non affecté

ZT = Produit spécial
N: Non
Y: Oui (ETO)

Exemple de code

PDF/V-6-6-125, IN=Y, OM=Y, ZT=N
