Halton Vita VHT – Diffuseur HEPA

Présentation

Le diffuseur Halton VHT est prévu pour les applications hospitalières et les salles blanches. Il est recommandé pour un montage en faux-plafond. L’air est diffusé à travers les buses réglables.

Le diffuseur est également disponible avec une plaque frontale entièrement perforée pour l’alimentation ou l’évacuation d’air verticale. Le diffuseur est conçu pour être équipé d’un filtre HEPA avec un joint en mousse de polyuréthane (PUR) ou, en alternative, d’un joint en gel de polyuréthane (GEL).

Le diffuseur Halton Vita VHT est disponible en trois tailles avec deux types de raccordement différents.

Applications

• Salles blanches en milieu hospitalier ou pour les laboratoires.
• Utilisation en soufflage et en extraction.
• Montage en faux plafond.

Principales caractéristiques

• Veine d’air radiale, à jet hélicoïdal ou laminaire.
• Façade de soufflage avec buses réglables ou par façade perforée.
• Buses verrouillables qui permettent le nettoyage de la façade sans modifier le réglage des buses.
• Filtration E10, H13 et H14, possibilité de cellules filtres avec débit plus élevé.
• Peinture en poudre époxy-polyester antimicrobienne pour empêcher la croissance microbienne.
• Changement facile du filtre via la façade.
• Mesure de la perte de charge du filtre.
• Mesure de la concentration de particules au-dessus du filtre.
• Transmetteur de pression différentielle pour prévenir l’utilisateur du changement du filtre (option).

Principe de fonctionnement

Le diffuseur à filtre absolu peut être utilisé en soufflage comme en extraction.

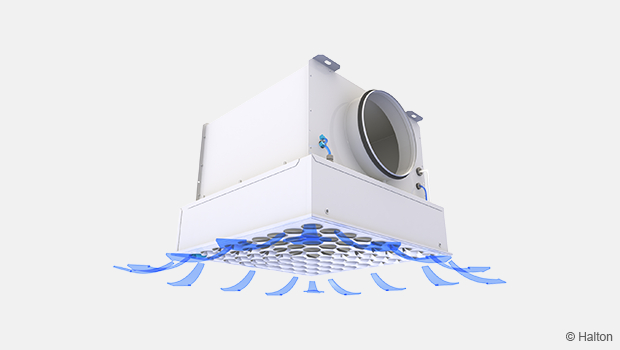

L’air est filtré au passage de la cellule à filtre absolu. Les buses réglables permettent l’orientation de la veine d’air. Les buses peuvent être réglées par intervalle de 15°.

Dans le cas de l’extraction, l’air est repris au travers de la façade en tôle perforée.

Modèles de produits

Le diffuseur VHT est disponible en 2 modèles.
Deux types de façades existent :

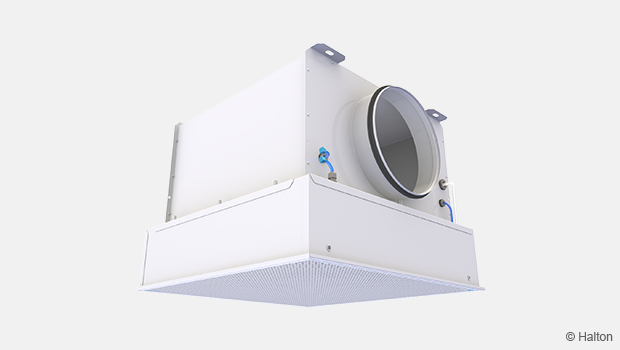

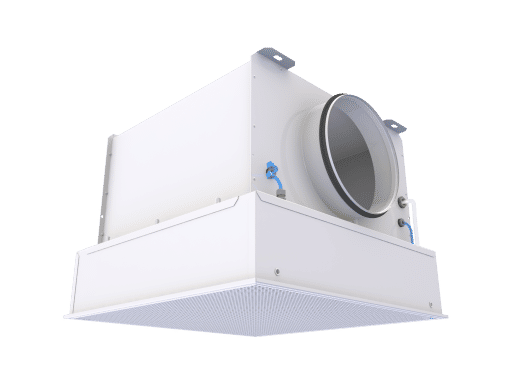

Diffuseur avec panneau frontal perforé (pour soufflage et extraction d’air)

Diffuseur avec panneau frontal à buses (pour soufflage d’air)

Autres options

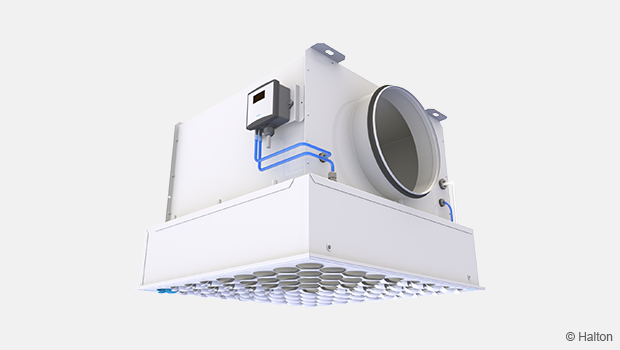

Diffuseur avec transmetteur de pression différentielle en option

Remarque : le diffuseur peut être livré avec ou sans façade. La livraison dans un 2^ème temps de la façade est recommandée s’il est prévu une période suffisamment longue entre le montage des plénums et la mise en service.

D’autres options existent :

• Trois tailles différentes.
• Deux options de filtre : joint en mousse de polyuréthane (PUR) ou joint en gel de polyuréthane (GEL)
• Position du raccordement en air : sur le dessus ou sur le côté.
• Dimensions du raccordement.

Sélection rapide

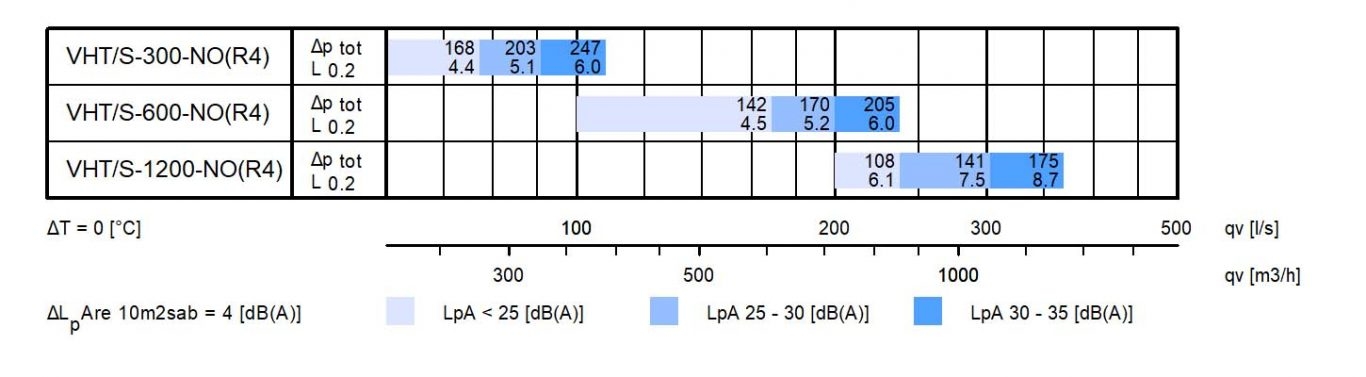

Fig.1. Halton Vita VHT jet radial 4 directions, en soufflage avec une cellule filtre H14 (90mm)

Fig.2. Halton Vita VHT en extraction

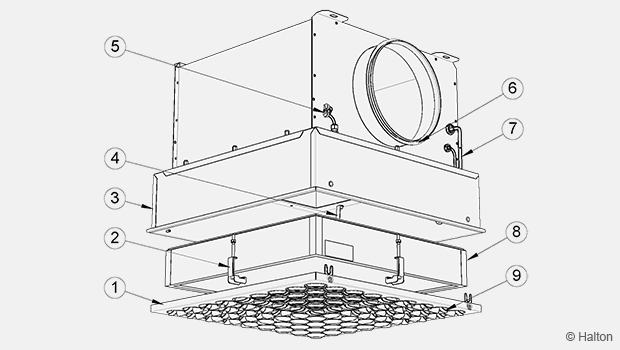

Structure et matériaux

Dimensions et poids

Le diffuseur VHT est disponible dans trois tailles différentes : 600 x 300, 600 x 600 et 1200 x 600. Les raccordements disponibles et leurs tailles sont détaillés ci-dessous :

Halton Vita VHT 600 x 300

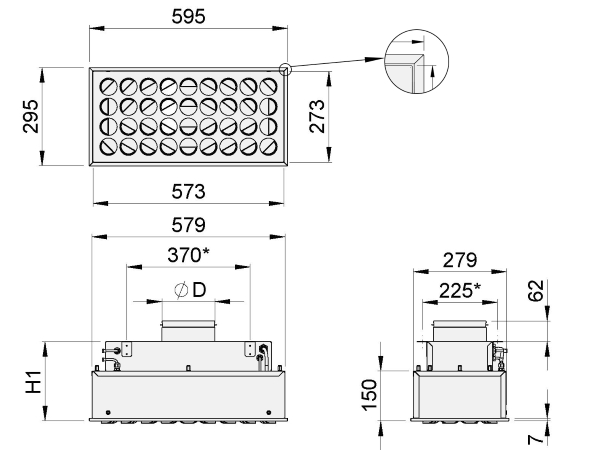

Fig.3. Halton VHT avec raccordement circulaire sur le dessus

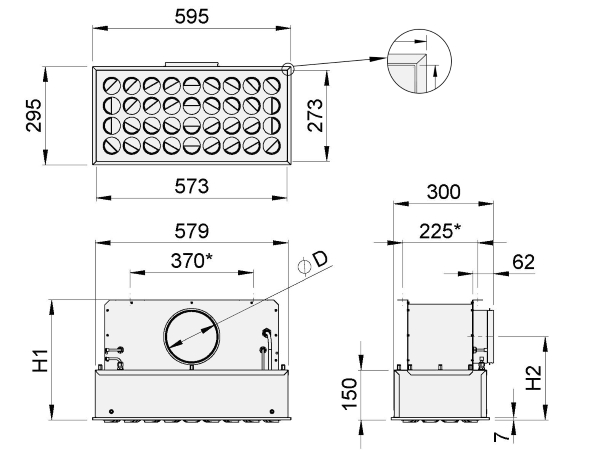

Fig.4. Halton VHT avec raccordement circulaire sur le côté

Fig.5. Halton VHT avec raccordement rectangulaire sur le côté

 Halton Vita VHT 600 x 600

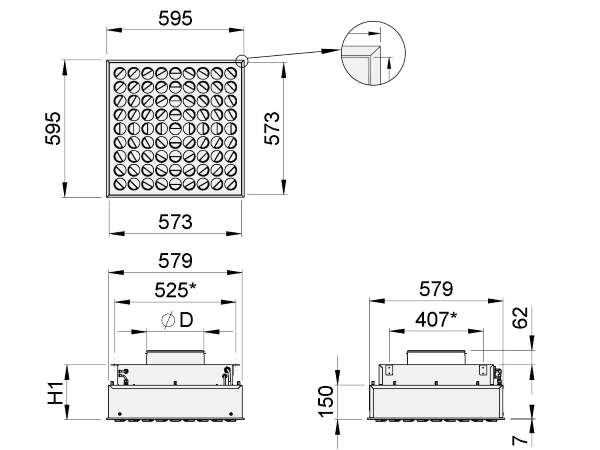

Fig.6. Halton VHT avec raccordement circulaire sur le dessus

Fig.7. Halton VHT avec raccordement circulaire sur le côté

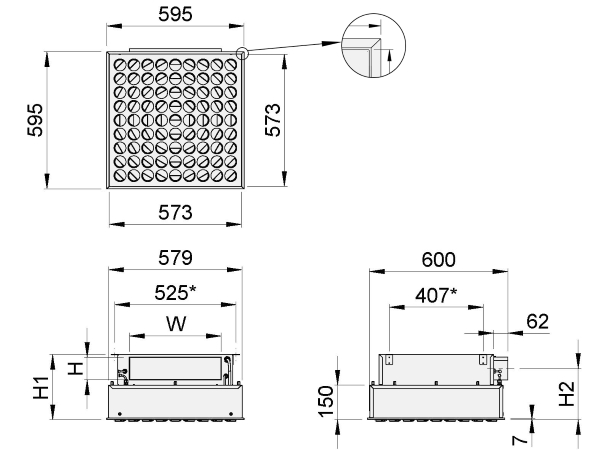

Fig.8. Halton VHT avec raccordement rectangulaire sur le côté

Halton Vita VHT 1200 x 600

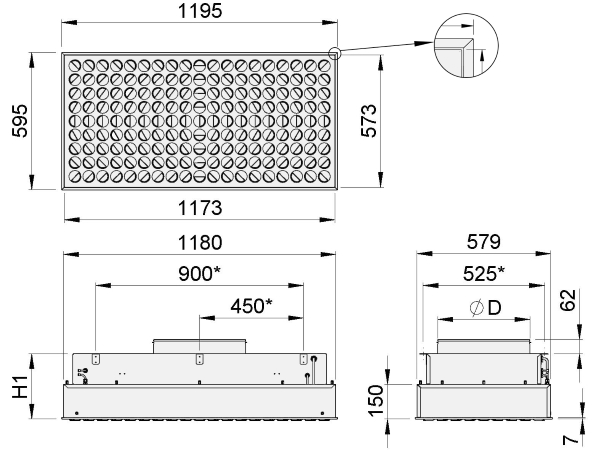

Fig.9. Halton VHT avec raccordement circulaire sur le dessus

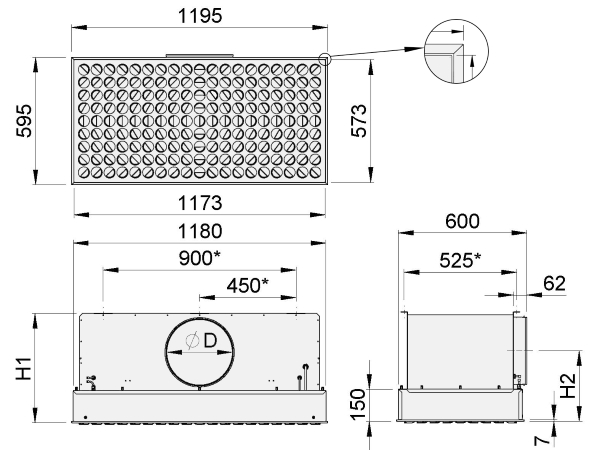

Fig.10. Halton VHT avec raccordement circulaire sur le côté

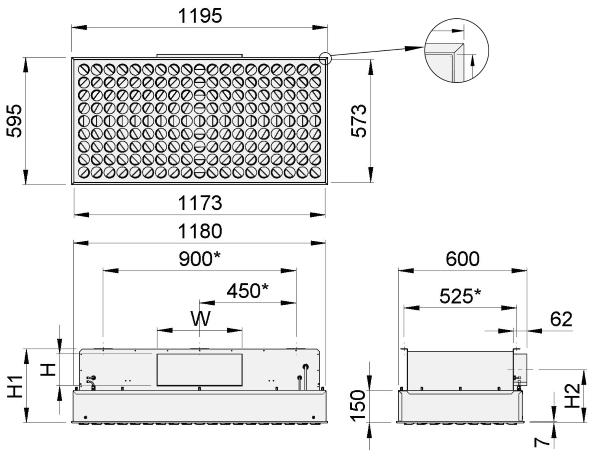

Fig.11.Halton VHT avec raccordement rectangulaire sur le côté

Filtres

Description

Les filtres HEPA (High Efficiency Particulate Air) et EPA (Efficient Particulate Air) sont conçus pour les applications de purification d’air haute performance qui nécessitent l’élimination des contaminants particulaires fins. Le filtre est doté d’un boîtier rigide en aluminium et d’un média filtrant en fibre de verre de haute qualité, adapté aux salles blanches, aux laboratoires et aux environnements de soins de santé.

Données techniques des filtres HEPA

Les filtres compatibles avec le diffuseur Halton VHT sont disponibles en classe E10, H13 et H14 (suivant norme européenne EN 1822-1 : 2009).

Tous les filtres sont équipés d’un joint en mousse de polyuréthane (PUR), avec un joint en gel de polyuréthane (GEL) comme alternative.

Plage de fonctionnement:

• Température maximale: 70°C
• Humidité maximale: 90%
• Pression finale maxi recommandée : 500 Pa

Remarque : pour obtenir les données de performance correctes (dpt et Lp(A)), ainsi que les schémas et les fichiers d’exportation CAO, pour le diffuseur avec un filtre spécifique, sélectionnez l’emplacement et la taille du raccordement du conduit souhaités, la classe de filtre et la profondeur du filtre sous l’onglet « Accessoires » dans HIT.

Spécifications

Diffuseur terminal plafonnier avec filtre HEPA type Halton VHT pour salles propres.
Le diffuseur VHT est utilisé en filtration terminale pour les laboratoires, salles blanches ou applications hospitalières.
Il peut être installé sur le réseau de soufflage ou d’extraction en montage plafonnier.

Construction

• Système de serrage du filtre dans le plénum accessible depuis la façade pour une maintenance facilitée.
• Points de mesure de la pression différentielle pour vérification de la perte de charge du filtre. Prises de mesure de la concentration en particules au-dessus du filtre.
• Façade ouvrante en acier avec peinture époxy-polyester antimicrobienne de couleur blanche avec buses réglables et verrouillables dans une position définie.
• Possibilité de diffusion avec effet de plafond, diffusion hélicoïdale ou laminaire.

Matériau

• Caisson étanche lisse en acier revêtu d’une peinture époxy-polyester antimicrobienne pour prévenir la prolifération microbienne.
• Raccordement sur le dessus du caisson ou sur le côté de forme circulaire ou rectangulaire.

Accessoires

• Filtre HEPA avec cadre en aluminium et joint en mousse de polyuréthane (PUR) ou joint en gel de polyuréthane (GEL) conforme à la norme EN 1822 avec certificat de test individuel
• Transmetteur de pression différentielle informant l’utilisateur lorsqu’un remplacement du filtre est nécessaire (en option).

Remarque: Les supports de filtre doivent être commandés séparément en fonction de la hauteur de filtre sélectionnée.

Installation

L’installation du diffuseur filtre absolu est réalisée par l’adjudicataire du lot CVC.

Le diffuseur est raccordé sur la gaine par vissage ou par rivetage. Le raccordement de la gaine est équipé d’un joint.
Le diffuseur peut être installé à fleur du plafond (suspendu au plafond à l’aide de tiges de suspension M6 et de supports de fixation).

Ne pas percer de trous dans le plénum étanche.

.Remarque : Les instructions de montage sur le réglage des buses sont décrites dans le guide d’installation, de mise en service et de maintenance du diffuseur.
Contacter votre agence ou aller dans la section “downloads” de la page web Halton pour obtenir ce guide.

Mise en service

Les buses sont pré-réglées en usine sur 4 directions.

Pour créer la veine d’air souhaitée, régler les buses sur site. Les buses peuvent être réglées par intervalle de 15°.

Remarque : les instructions de montage sur le réglage des buses sont décrites dans le guide d’installation, de mise en service et de maintenance du diffuseur. Contacter votre agence pour obtenir ce guide.

Entretien

La maintenance nécessite le nettoyage et le changement réguliers des filtres.

Pour vérifier que la qualité d’air souhaitée est bien obtenue, vérifier le filtre absolu à intervalles réguliers et remplacer la cellule si nécessaire. La fréquence de cette maintenance dépend de la qualité de l’air du soufflage et du local. Remplacer le filtre immédiatement si :

• la pression finale recommandée est atteinte,
• le filtre est endommagé,
• des micro-organismes, spores fongiques ou odeurs sont présents dans le filtre.

Nettoyer le diffuseur avec un désinfectant à base d’alcool. Le panneau de façade peut être démonté et désinfecté en machine de lavage (<95°C). Le verrouillage des buses permet de ne pas modifier leur réglage pendant le nettoyage.

Remarque : les instructions de montage sur le réglage des buses sont décrites dans le guide d’installation, de mise en service et de maintenance du diffuseur. Contacter votre agence pour obtenir ce guide.

Code de commande

VHT-M-A-FP-J; C-D-MA-IO-DF-FA-FG-FT-PT-CO-ZT

Example de code de commande

VHT-S-600-NO-R2; C=T, D=C, MA=GE, IO=NA, DF=Y, FA=Y, FG=F, FT=A3, PT=P1, CO=SW, ZT=N
