Halton Vita VHT – HEPA-hajottaja

Yleiskuvaus

Halton Vita VHT-hajottaja on tarkoitettu sairaaloihin ja puhdastiloihin. Se sopii asennettavaksi kattoon tai seinään. Tuloilma puhalletaan säädettävien suuttimien kautta.

Hajottajaa on saatavana myös varustettuna kokonaan rei’itetyllä etulevyllä pystysuuntaista tulo- tai poistoilmaa varten. Hajottaja on suunniteltu varustettavaksi HEPA-suodattimella, jossa on polyuretaanipalkotiiviste (PUR).

Halton Vita VHT -hajottajasta on saatavana kolme kokoa ja kaksi erityyppistä kanavaliitäntää.

Käyttökohteet

• Sairaaloiden ja laboratorioiden puhdastilat
• Soveltuu tulo- ja poistoilmalaitteeksi
• Voidaan asentaa kattoon tai seinään

Keskeiset ominaisuudet

• Radiaali-, pyörre- tai vähäturbulenttinen ilmasuihku
• Tuloilman puhallus säädettävien suuttimien tai rei’itetyn etulevyn kautta
• Lukkiutuvat suuttimet estävät tahattoman virtauskuvion muuttumisen laitteen puhdistuksen yhteydessä
• E10-, H13- ja H14-luokan vakiomallisia ja suurelle ilmavirralle tarkoitettuja HEPA-suodattimia saatavana
• Antibakteerinen epoksipolyesteripinnoite estää mikrobien kasvun
• Helppo suodattimen vaihto laitteen etulevyn kautta
• Mittaussondi suodattimen painehäviön mittaamiseen
• Mittaussondi suodattimen yläpuolelle kertyvän hiukkasmäärän mittaamiseen
• Paine-erolähetin ilmaisee käyttäjälle suodattimen vaihtotarpeesta (valinnainen).

Pikavalinta

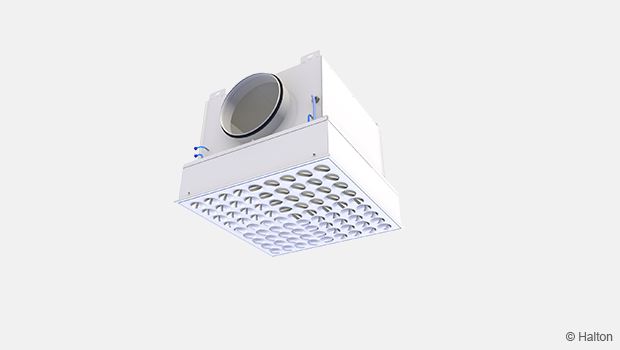

Fig.1. Halton Vita VHT radial jet 4 directions, supply diffuser with H14 (height 90mm) foam gasket

Kuva 2. Halton Vita VHT, poisto

Tuotemallit

Halton Vita VHT HEPA -hajottajasta on saatavana kaksi mallia.

Mallit eroavat toisistaan etulevyn tyypin perusteella. Saatavana olevat vaihtoehdot:

• Suuttimilla varustettu etulevy (tuloilmaa varten)
• Rei’itetty etulevy (tulo- ja poistoilma)

HUOM:Hajottaja voidaan toimittaa etulevyllä varustettuna tai sen etulevy voidaan toimittaa myöhemmin. Etulevyn toimittaminen myöhemmin on suositeltavaa, jos hajottajan asennuksen ja käyttöönoton välinen aika on pitkä.

Muita vaihtoehtoja:

• HEPA-suodatinluokka: H14, H13, E10
• HEPA-suodattimen syvyys: 68, 90, 110 (H14) mm
• Kolme kokovaihtoehtoa
• Kanavaliitännän sijainti: ylhäällä tai sivulla
• Kanavaliitännän koko

Rakenne ja materiaali

Mitat ja paino

Halton Vita VHT -hajottajasta on saatavana kolme kokoa (600 x 300, 600 x 600, 1200 x 600). Kanavaliitäntään, kokoon ja painoon liittyvät vaihtoehdot on lueteltu taulukoissa.

Halton Vita VHT 600 x 300

Halton Vita VHT, pyöreä kanavaliitäntä ylhäällä

Halton Vita VHT, pyöreä kanavaliitäntä sivulla

Halton Vita VHT, suorakaiteen muotoinen kanavaliitäntä sivulla

 Halton Vita VHT 600 x 600

Halton Vita VHT, pyöreä kanavaliitäntä ylhäällä

Halton Vita VHT, pyöreä kanavaliitäntä sivulla

Halton Vita VHT, suorakaiteen muotoinen kanavaliitäntä sivulla

Halton Vita VHT 1200 x 600

Halton Vita VHT, pyöreä kanavaliitäntä ylhäällä

Halton Vita VHT, pyöreä kanavaliitäntä sivulla

Halton Vita VHT, suorakaiteen muotoinen kanavaliitäntä sivulla

Toiminta

Haltonin HEPA-hajottajaa voidaan käyttää sekä tulo- että poistoilmalle.

Suodatettu ilma johdetaan tilaan hajottajan kautta. Säädettävät suuttimet mahdollistavat halutun virtauskuvion. Suuttimia voidaan suunnata 15 asteen porrastuksella.

Poistoilmalaitteena käytettäessä ilma johdetaan ulos hajottajan rei’itetyn etulevyn kautta.

Asennus

Halton Vita HEPA-hajottajan asennuksen tekee ilmastointiurakoitsija.

Hajottaja liitetään kanavaan ruuvaamalla tai niittaamalla. Kanavaliitäntä on varustettu tiivisteellä. Hajottajan asennustavat:

• Kattoasennus (ripustus katosta M6-tangoilla kiinnikkeiden avulla)
• Seinäasennus

VAROITUS!

Älä poraa reikiä koteloon. Jos kotelo on vaurioitunut, suodattamatonta ilmaa voi päästä vuotamaan.

HUOM: Vaiheittaiset ohjeet hajottajan asentamiseen saat Halton Vita HEPA -hajottajan asennus-, käyttöönotto- ja huolto-oppaasta. Voit ladata oppaan siirtymällä Lataukset-osioon.

Säätö

Suuttimien esiasetus on puhallus neljään suuntaan.

Halutun virtauskuvion luomiseksi suuttimia voidaan säätää manuaalisesti käyttökohteessa. Suuttimia voidaan säätää 15 asteen porrastuksella.

HUOM: Vaiheittaiset ohjeet suuttimien säätöön saat Halton Vita HEPA -hajottajan asennus-, käyttöönotto- ja huolto-oppaasta. Voit ladata oppaan siirtymällä Lataukset-osioon.

Huolto

Huoltotoimenpiteenä vaihdetaan suodatin ja puhdistetaan hajottajayksikkö.

Varmistat ilmanlaadun vaatimustenmukaisuuden tarkistamalla HEPA-suodattimen usein ja vaihtamalla suodattimen tarvittaessa. Suodattimen huoltotarve riippuu tulo- ja huoneilman puhtaudesta. Vaihda suodatin välittömästi seuraavissa tapauksissa:

• suositeltu suurin paine-ero on saavutettu
• suodatin on vaurioitunut
• tilassa on mikro-organismeja, sieni-itiöitä tai hajuja

Puhdista hajottajayksikkö desinfiointiaineella. Etulevy voidaan irrottaa ja puhdistaa pesukoneessa korkeassa lämpötilassa (< 95 °C). Lukkiutuvat suuttimet auttavat varmistamaan, että suuttimien asetuksia ei muuteta puhdistuksen aikana.

HUOM: Vaiheittaiset huolto-ohjeet saat Halton Vita HEPA -hajottajan asennus-, käyttöönotto- ja huolto-oppaasta. Voit ladata oppaan siirtymällä Lataukset-osioon.

Suodattimet

Kuvaus

HEPA-suodattimia käytetään yleisesti tiloissa, joissa korkeat ilmanlaatustandardit ovat olennaisen tärkeitä.

HEPA-suodattimien tekniset tiedot

Halton VHT -hajottajaan sopivia suodattimia on saatavana E10-, H13- ja H14-luokissa ([1}EN 1822-1:2009 -standardi{2]) vakiomallisina ja suurelle ilmavirralle tarkoitettuna. Saatavana olevat suodattimen syvyydet: 68, 90, 110 (H14) mm. Kaikissa suodattimissa on polyuretaanipalkotiiviste (PUR).

Operating range:

• Korkein käyttölämpötila 70 °C
• Suhteellinen kosteus enintään 90 %
• Lopullinen painehäviö enintään 500 Pa

Saadaksesi oikeat toimintatiedot (dpt ja Lp(A)) kaavioihin ja CAD-vientitiedostoihin tee lisävarusteiden sarakkeessa seuraavat valinnat:

• haluttu kanavaliitännän sijainti ja koko
• suodattimen luokka ja syvyys

Tekninen määrittely

HEPA-suodattimella varustettu hajottaja puhdastiloihin. Luo radiaali-, pyörre- tai vähäturbulenttisen ilmasuihkun. Soveltuu tulo- ja poistoilmalle. Voidaan asentaa kattoon tai seinään.

Rakenne

• Tuloilman jako säädettävien suuttimien tai reikälevyn kautta
• Lukkiutuvat suuttimet auttavat varmistamaan, että suuttimien asetuksia ei muuteta puhdistuksen aikana
• Sileä sisäpinta on helppo puhdistaa
• Helppo suodattimen vaihto laitteen etulevyn kautta
• Mittaussondi suodattimen painehäviön mittaamiseen

Materiaali

• Galvannealed-pinnoitettu teräskotelo
• Antimikrobinen epoksipolyesteripinnoite mikrobien kasvun estämiseksi

Lisävarusteet

• Alumiinikehyksellä ja polyuretaanipalkotiivisteellä varustetun, EN 1822-standardin mukaisen HEPA-suodattimen mukana toimitetaan laitekohtainen sertifikaatti
• Mittaussondi hiukkaspitoisuuden mittaamiseen (ennen suodatinta)
• Paine-erolähetin ilmaisee käyttäjälle suodattimen vaihtotarpeesta (valinnainen).

Tilauskoodi

VHT/M-A-FP; C-D-MA-CO-IO-DF-FA-PT-ZT

M = Hajottajan malli
S        Tuloilma
E        Poistoilma

A = Hajottajan koko
300       600×300
600       600×600
1200    1200×600

FP = Etulevy
NO     Suutin
PE      Rei’itetty

Muut vaihtoehdot ja lisävarusteet

C  = Kanavaliitännän sijainti
S          Liitäntä sivulla
T          Liitäntä ylhäällä

D  = Kanavaliitännän koko
Pyöreä
A          160
B          200
C          250
D          315
E          400

Suorakaide
F          300×100
G         400×100
H         400×150
I           600×200

MA = Materiaali
GE    Galvannealed-pinnoitettu teräslevy

CO = Väri
SA        Signal White (antibacterial, RAL 9003)
SW       Signal White (RAL 9003)
X          Erikoisväri (RAL xxxx)

IO = Asennusvaihtoehdot kattotyypeille
NA         Ei määritetty

DF = Etulevyn toimitus hajottajan mukana
Y            Kyllä
N            Ei

FA = Etulevy asennettuna yksikköön
Y            Kyllä
N            EI

FT = Suodatintyyppi/pidikkeen korkeus (suodatin tilattava erikseen)
A2          H14/90 mm
A1          H14/68 mm
A3          H14/110 mm
B1          H13/68 mm
B2          H13/90 mm
C1          E10/68 mm
C2          E10/90 mm

PT = Paine-erolähetin
NA         Ei määritelty
P1          HDP-PE

ZT  = Räätälöity tuote
N            Ei   (standardi)
Y            Kyllä  (ETO)

Koodiesimerkki

VHT/S-600-NO;C=S,D=G, MA=GE,CO=SW, IO=NA,
DF=Y,FA=Y,PT=NA, ZT=N

Sub products

FP, Front panel for Halton Vita diffuser

P = Product
VHH      VHH
VHT      VHT
VSN      VSN

M = Model
S           Supply
E           Exhaust
W          With pins
O           Without pins
NA         Not assigned

A = Size of diffuser
300         600×300
600         600×600
1200        1200×600

Other options and accessories

FP = Front panel
NO         Nozzle
PE         Perforated

MA = Material
GE        Galvanaed steel

CO = Colour
SA        Signal White (antibacterial, RAL 9003)
SW       Signal White (RAL 9003)
X          Special colour (RAL xxxx)

Code example

FP/VHT-S-600;FP=NO,MA=GE,CO=SW
