Halton Jaz Cloud Ceiling (JCC) – hajottaja

Ominaisuudet

• Sivuraolla varustettu, muodoltaan neliömäinen tai pyöreä kattohajottaja
• Matalan rakenteen ansiosta vaatii vain vähän asennustilaa
• Saatavilla tulo- ja poistoilmalle
• Asennus joko suoraan kanavistoon tai liitäntälaatikkoon
• Irrotettava etulevy mahdollistaa hajottajan ja kanaviston puhdistuksen
• Saatavana suuntainosia, joilla virtauskuvio voidaan ohjata 1–4 eri suuntaan

Lisävarusteet

• Virtauskuvion suuntaa voidaan ohjata suuntainosalla.
• Ilmavirran mittaus- ja säätötoiminnoilla varustettu tasaava liitäntälaatikko
• Asennuspaneeli moduulikattoasennuksia varten
• Säätönuppi laitteen käyttöön hytti-ilmastointilaitteiden kanssa (laivoilla ja lautoilla)

Tuotemallit

• Neliönmuotoinen malli, jossa on sileä tai rei’itetty etulevy
• Pyöreä malli, jossa on sileä tai rei’itetty etulevy
• Asennus suoraan vakiomallisista T-profiileista koostuvaan alakattoon
• Vaihtoehtoinen materiaali ruostumaton teräs (EN1.4404/AISI316L)

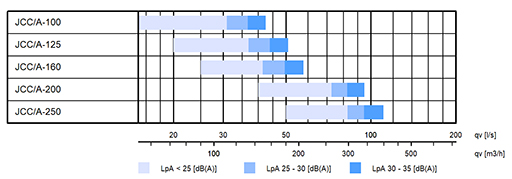

Kuva 1.  Halton Jaz Cloud Ceiling ‑kattohajottaja, jossa on neliönmuotoinen etulevy, tuloilma

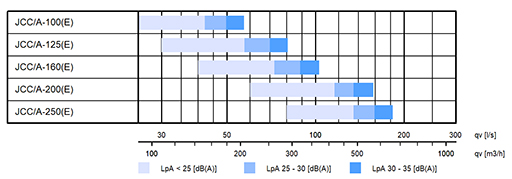

Kuva 2. Halton Jaz Cloud Ceiling ‑kattohajottaja, jossa on neliönmuotoinen etulevy, poistoilma

Kuva 3. Halton Jaz Cloud Ceiling ‑kattohajottaja, jossa on pyöreä etulevy, tuloilma

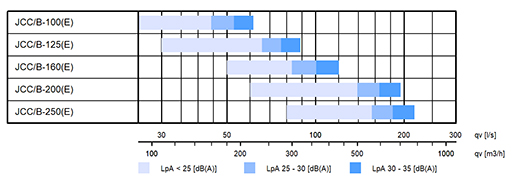

Kuva 4. Halton Jaz Cloud Ceiling ‑kattohajottaja, jossa on pyöreä etulevy, poistoilma

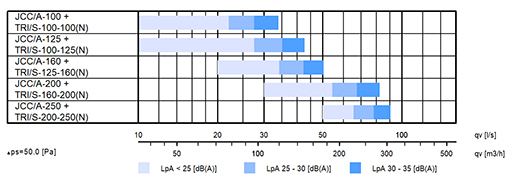

Kuva 5. Halton Jaz Cloud Ceiling ‑kattohajottaja, jossa on neliönmuotoinen etulevy ja Halton TRI ‑liitäntälaatikko, tuloilma

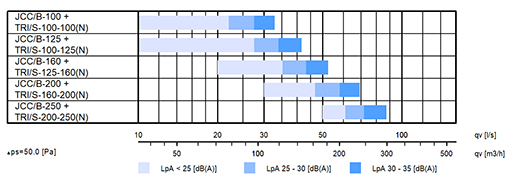

Kuva 6. Halton Jaz Cloud Ceiling ‑kattohajottaja, jossa on pyöreä etulevy ja Halton TRI ‑liitäntälaatikko, tuloilma

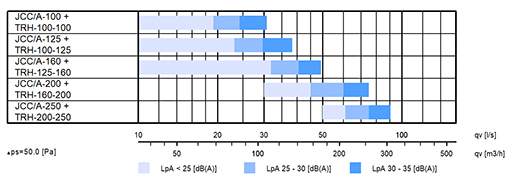

Kuva 7. Halton Jaz Cloud Ceiling ‑kattohajottaja, jossa on neliönmuotoinen etulevy ja Halton TRH ‑liitäntälaatikko, tuloilma

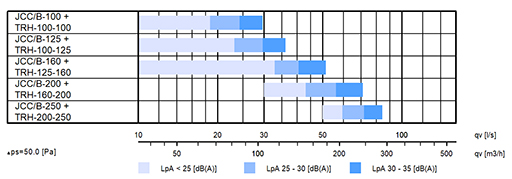

Kuva 8. Halton Jaz Cloud Ceiling kattohajottaja, jossa on pyöreä etulevy ja Halton TRH liitäntälaatikko, tuloilma

Halton Jaz Cloud Ceiling, neliönmuotoinen malli (A, C)

Halton Jaz Cloud Ceiling, pyöreä malli (B, D)

Halton Jaz Cloud Ceiling, neliönmuotoinen kattoon integroitava malli

Halton Jaz Cloud Ceiling, pyöreä kattoon integroitava malli

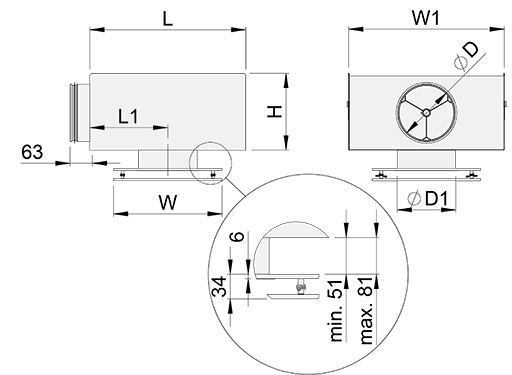

Halton Jaz Cloud Ceiling-kattohajottaja, jossa on Halton TRH liitäntälaatikko

Halton Jaz Cloud Ceiling-kattohajottaja, jossa on Halton TRI-liitäntälaatikko

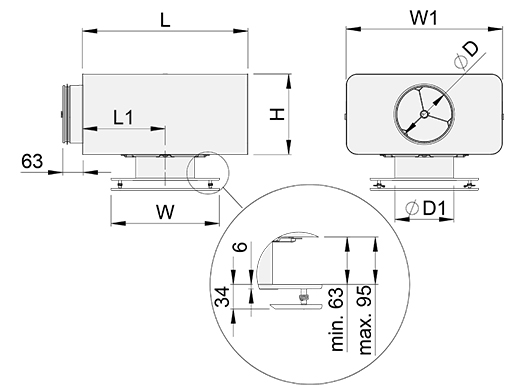

Halton TRI-liitäntälaatikko, liitoskaulus ulkopuolella

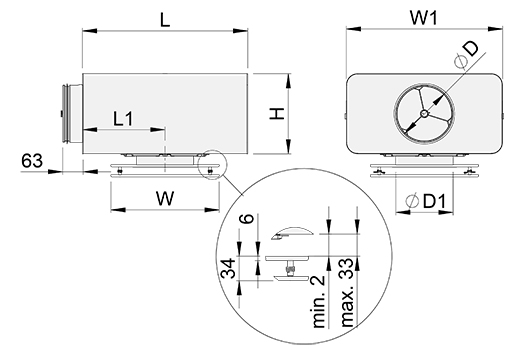

Halton TRI-liitäntälaatikko, liitoskaulus sisäpuolella

Paino (kg)

Halton Jaz Cloud Ceiling, neliönmuotoinen

Halton Jaz Cloud Ceiling, pyöreä

Huom. Pyöreillä ja neliönmuotoisilla malleilla on samat materiaalivaihtoehdot.

Kuva 1.Hajottajaan kiinnitetty suuntainosa (DP)

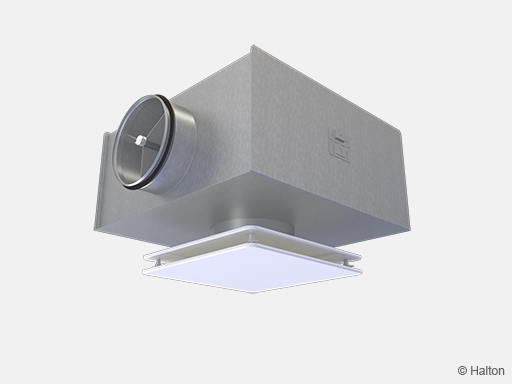

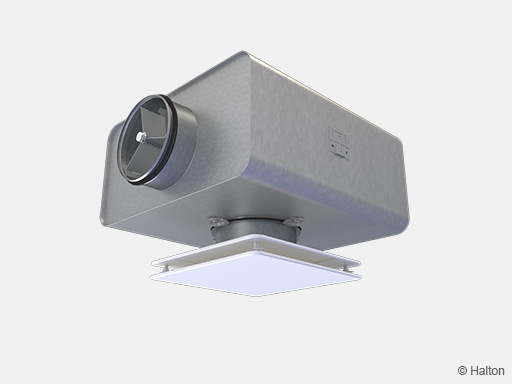

Kuva 2. Asennus Halton TRH -liitäntälaatikon avulla       Kuva 3. Asennus Halton TRI -liitäntälaatikon avulla


Kuva 4. Neliönmuotoinen hajottaja, jossa on asennuspaneeli (PI)

Kuva 5. Pyöreä hajottaja, jossa on asennuspaneeli (PI)

Kuva 6. Hajottaja, jossa on säätönuppi (CK)

Ilma johdetaan huonetilaan sivurakojen kautta, ja se sekoittuu huoneilmaan hajottajan ulkopuolella.
Suositeltava enimmäislämpötilaero tulo- ja huoneilman välillä on 10 °C.

Virtauskuvio voidaan suunnata eri suuntiin (1, 2 tai 3) suuntainosien avulla (sisältyvät toimitukseen). Suunnan 4 tulo- tai poistoilmavirtaa varten ei tarvita suuntainosaa.

Kuva 1. Halton Jaz Cloud Ceiling -kattohajottaja, neliönmuotoinen, sileä etulevy (A)

Kuva 2. Halton Jaz Cloud Ceiling -kattohajottaja, pyöreä, sileä etulevy (B)

Kuva 3. Halton Jaz Cloud Ceiling -kattohajottaja, neliönmuotoinen, rei’itetty etulevy (C)

Kuva 4. Halton Jaz Cloud Ceiling -kattohajottaja, pyöreä, rei’itetty etulevy (D)

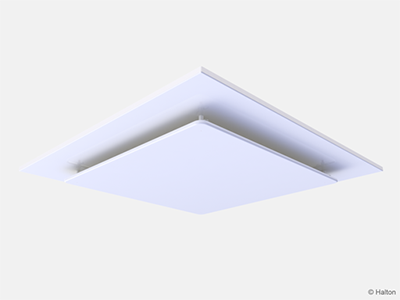

Kuva 5. Halton Jaz Cloud Ceiling -kattohajottaja, neliönmuotoinen sileä kattoon integroitava malli (WS=T)

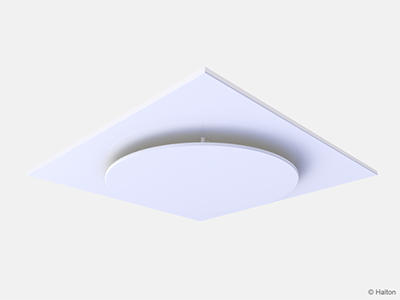

Kuva 6. Halton Jaz Cloud Ceiling -kattohajottaja, pyöreä sileä kattoon integroitava malli (WS=T)

Hajottaja voidaan liittää kanavaan ruuvi- tai niittikiinnityksellä, tai se voidaan liittää Halton TRH- tai TRI-liitäntälaatikkoon. Kanavaliitännän lähtökauluksessa on tiiviste. Hajottaja voidaan asentaa:

• uppoasennuksena kattoon
• uppoasennuksena ilman kattoa

Haluttu virtauskuvio valitaan suuntainosilla asennuksen aikana asennus- ja huolto-ohjeiden mukaisesti.
Poistoilmasovelluksissa ei käytetä suuntainosaa.

Suositeltu pienin suojaetäisyys hajottajasta on 3xD (suora kanava). Liitäntälaatikkoa käytettäessä hajottajan ja liitäntälaatikon välillä ei tarvitse olla suojaetäisyyttä.

HUOM. Vaiheittaiset ohjeet hajottajan asentamiseen saat Halton Jaz Cloud Ceiling -hajottajan asennus- ja huolto-ohjeesta. Voit ladata ohjeen siirtymällä Lataukset-osioon.

Hajottajassa itsessään ei ole ilmavirran säätöominaisuuksia.

Tuloilman tilavuusvirran säätöä ja mittausta varten on suositeltavaa liittää hajottaja Halton TRI- tai TRH-liitäntälaatikkoon. Tuloilman tilavuusvirta määritetään mittaus- ja säätömoduulin (MSM) avulla. Poistoilmaa varten suositellaan MEM-säätömoduulin käyttöä. Poistoilman tilavuusvirtaa ei voi mitata MEM-säätömoduulin avulla.

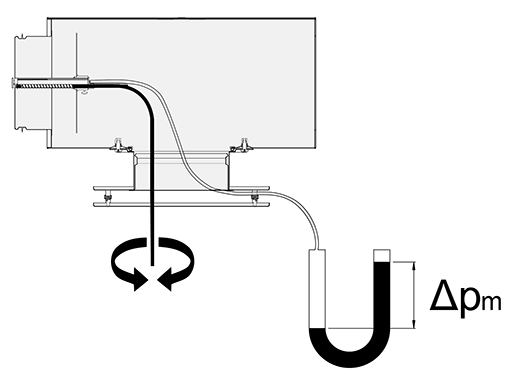

Avaa etulevy ja vedä mittausputket ja säätökara hajottajan sivuraon läpi. Kiinnitä etulevy paikalleen.

Mittaa paine-ero manometrin avulla. Ilman tilavuusvirta lasketaan oheisen kaavan avulla:

∆p_m      Mitattu paine [Pa]
k           K-kerroin, joka annetaan kiinnityksen ja läpimitan funktiona
q_v          Ilman tilavuusvirta [l/s]

Säädä ilman tilavuusvirta haluamaasi arvoon kääntämällä säätökaraa. Lukitse säätöpellin asento ruuvilla.

Aseta putket ja säätökara takaisin liitäntälaatikkoon ja paina hajottajan etulevy takaisin paikalleen.

K-kerroin asennuksiin erilaisilla suojaetäisyyksillä
(D = kanavan halkaisija)

Halton TRI

Halton TRH

Avaa hajottajan etulevy ja puhdista osat pyyhkimällä ne kostealla liinalla.
Paina etulevy takaisin paikoilleen siten, että jouset lukittuvat.

Liitäntälaatikolla varustettu malli

Avaa hajottajan etulevy.

Poista mittaus- ja säätömoduuli vetämällä varovasti akselista.
Huom. Älä vedä säätökarasta tai mittausputkista!

Pyyhi osat puhtaaksi kostealla liinalla, älä upota veteen.

Asenna mittaus- ja säätömoduuli takaisin työntämällä akselista, kunnes moduuli osuu rajoittimeen. Paina etulevy takaisin paikoilleen siten, että jouset lukittuvat.

Hajottaja on valmistettu maalatusta teräksestä, vakiovärinä valkoinen (RAL 9003), tai ruostumattomasta teräksestä (EN1.4404/AISI 316L). Ilma johdetaan huonetilaan sivuraon kautta tehokkaan sekoituksen takaamiseksi. Hajottajan virtauskuvio on vakiona nelisuuntainen. Sitä voidaan ohjata 1, 2 tai 3 suuntaan suuntainosan muotoa muuttamalla.

Vaihtoehto 1: Ilman liitäntälaatikkoa

Hajottajassa on tiivisteellä varustettu lähtökaulus pyöreään kanavaan liittämistä varten.
Hajottajassa on irrotettava sileä tai rei’itetty etulevy, joka mahdollistaa pääsyn kanavaan.

Vaihtoehto 2: Liitäntälaatikolla varustettu malli

Hajottaja kytketään liitäntälaatikkoon, jossa on mittaus- ja säätömoduuli.
Hajottajassa on irrotettava sileä tai rei’itetty etulevy, joka mahdollistaa pääsyn liitäntälaatikossa olevaan mittaus- ja säätömoduuliin.

Liitäntälaatikossa on lähtökaulus ja sisäinen tiiviste, joka mahdollistaa ilmatiiviin liitännän kanavaan. Liitäntälaatikossa käytetään äänenvaimennusmateriaalina polyesterikuitua, jossa on pesunkestävä pinta, tai mineraalivillaa.

JCC/M-D, MA-CO-WS-ZT

M = Malli
A      Neliönmallinen kattohajottaja, jossa on sileä etulevy
B      Pyöreä kattohajottaja, jossa on sileä etulevy
C      Neliönmallinen kattohajottaja, jossa on rei’itetty etulevy
D      Pyöreä kattohajottaja, jossa on rei’itetty etulevy

D = Kanavaliitännän nimelliskoko (mm)
100, 125, 160, 200, 250

Muut ominaisuudet ja lisävarusteet

MA = Materiaali
ST     Teräs
AS     Ruostumaton teräs (EN1.4404/AISI 316L)

CO = Väri
SW    Valkoinen (Signal white, RAL 9003)
X        Erikoisväri (RAL xxxx)
NA     Ei määritelty

WS = Kattoon integroitava malli
NA      Ei määritelty
T         Vakio T-profiili (600×600 ruutuun)

DP = Suuntauslevyt
Y        Kyllä
N        Ei

CK = Säätönuppi (vain hytti-ilmastointilaitteita käytettäessä)
N        Ei
Y        Kyllä

ZT  = Räätälöity tuote
N        Ei
Y        Kyllä (ETO)

Koodiesimerkki

JCC/A-200, MA=ST, CO=SW, WS=NA, ZT=N
