Halton Jaz JDA – Hajottaja sivuraolla

Yleiskuvaus

• Sivuraolla varustettu, muodoltaan neliömäinen kattohajottaja
• Soveltuu sekä tulo- että poistoilmalle
• Asennus joko suoraan kanavistoon tai liitäntälaatikkoon
• Irrotettava etulevy mahdollistaa hajottajan ja kanaviston puhdistuksen
• Suuntainosalla virtauskuvio voidaan ohjata 1-4 eri suuntaan
• Pyöreä kanavaliitäntä kumitiivisteellä

Lisävarusteet

• Virtauskuvion suuntaa voidaan ohjata suuntainosalla.
• Liitäntälaatikko mittaus- ja säätötoiminnoilla
• Asennuslevy moduulikattoasennuksia varten

Tuotemallit

• JDA/S, sileä etulevy
• JDA/P, rei’itetty etulevy
• Asennus suoraan alakattoon
  • Vakio T-profiili
  • Clip-in profiili

Toimintaperiaate

• Ilma johdetaan huonetilaan sivurakojen kautta ja se sekoittuu huoneilmaan hajottajan ulkopuolella.
• Suositeltava enimmäislämpötilaero tulo- ja huoneilman välillä on 10 °C.
• Ilmavirta voidaan ohjata eri suuntiin (1, 2 tai 3) suuntainosalla.

Ominaisuudet ja vaihtoehdot

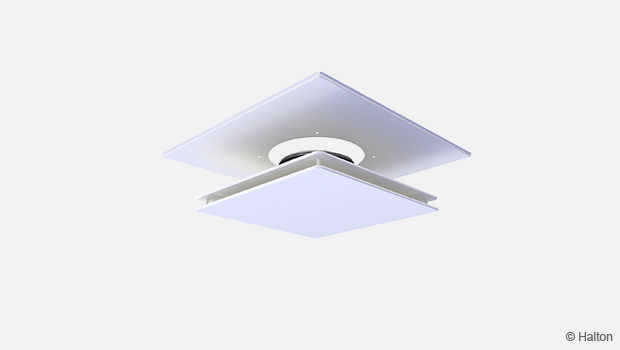

Asennuslevy kattoasennukseen (PI)

Pikavalinta

Arvot alla esitetty säätömoduulin (MSM) ollessa täysin auki.

Kuva. 1. Pikavalinta,  yksikkö l/s

Kuva. 2. Pikavalinta,  yksikkö m³/h

Materiaali

Mitat ja paino

Halton Jaz JDA, perusmalli (WS = NA)

Halton Jaz JDA, suoraan alakattoon asennettu malli (WS = T tai C)

WS-T = Vakio T-profiili, 600×600 ruutuun
WS-C = Clip-in profiili, 600×600 ruutuun

Halton Jaz JDA ja Halton Pop PDI-liitäntälaatikko

Kuva. 3. Halton Jaz JDA ja Halton Pop PDI-liitäntälaatikko, lähtökaulus asennettuna ulospäin

Kuva. 4. Halton Jaz JDA ja Halton Pop PDI-liitäntälaatikko, lähtökaulus asennettuna sisäänpäin

Tuotemallit

Halton Jaz JDA/S (sileä etulevy)

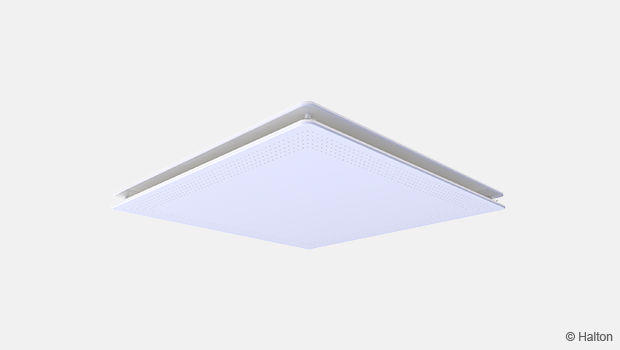

Halton Jaz JDA/P (rei’itetty etulevy)

Halton Jaz JDA, suoraan alakattoon asennettu malli (WS=T tai C)

Tekninen määrittely

Hajottaja on valmistettu maalatusta teräksestä ja sen vakioväri on valkoinen (RAL 9003). Ilma johdetaan huonetilaan sivuraon kautta tehokkaan sekoituksen takaamiseksi. Hajottajan virtauskuviota voidaan ohjata 1, 2 tai 4 suuntaan suuntainosan muotoa muuttamalla.

Vaihtoehto 1: Ilman liitäntälaatikkoa

• Hajottajassa on tiivisteellä varustettu liitoskaulus pyöreään kanavaan liittämistä varten.
• Hajottajassa on irrotettava sileä tai rei’itetty etulevy, joka mahdollistaa pääsyn kanavaan.

Vaihtoehto 2: Liitäntälaatikolla varustettu malli

• Hajottaja on kytkettävä liitäntälaatikkoon, jossa on mittaus- ja säätömoduuli.
• Hajottajassa on irrotettava sileä tai rei’itetty etulevy, joka mahdollistaa pääsyn kanavassa olevaan mittaus- ja säätömoduuliin.
• Liitäntälaatikossa on liitoskaulus ja sisäinen tiiviste, joka mahdollistaa ilmatiiviin liitännän kanavaan.
• Äänenvaimennusmateriaali on valmistettu polyesterikuidusta tai mineraalivillasta.
• Äänenvaimennusmateriaalista ei irtoa haitallisia materiaaleja.

Asennus

Kuva. 5. Halton Jaz JDA kiinnitettynä Halton Pop PDI liitäntälaatikkoon

Hajottaja asennetaan yleensä Halton Pop PDI -liitäntälaatikon kanssa. Vaihtoehtoisesti se voidaan liittää suoraan kanavaan niittaamalla tai ruuvaamalla. Siinä tapauksessa pienin suojaetäisyys T-haaraan tai mutkaan on kolme kertaa kanavan halkaisija (3xD).

Haluttu virtauskuvio valitaan suuntainosalla asennuksen aikana asennusohjeiden mukaisesti.

Asennus alaslaskettuun kattoon

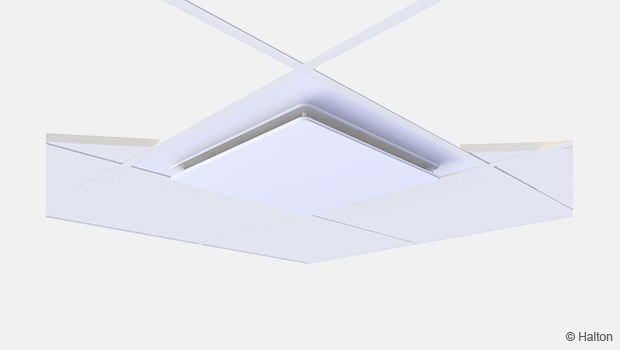

Asennuslevyllä asennus (PI)

Asennuslevy mahdollistaa asennuksen erilaisiin modulaarisiin alaslaskettuihin kattoihin.

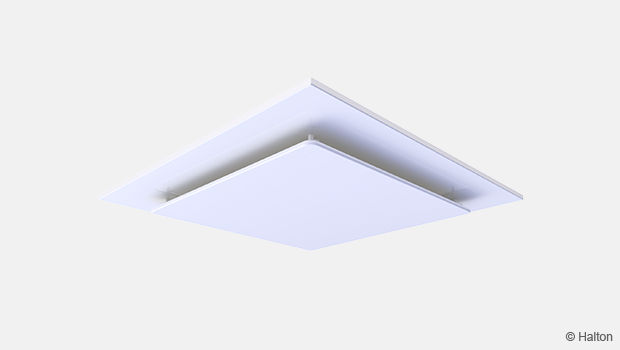

Asennus suoraan alakattoon (WS)

Käyttöönotto

Kuva. 6. Hajottaja ja laatikkoyhdistelmän ilmavirran säätö

Ilmavirran hallinta

Hajottajassa itsessään ei ole ilmavirran säätöominaisuuksia. Ilmavirran mittausta varten hajottajan tulee olla liitetty Halton Pop PDI -liitäntälaatikkoon, jossa on mittaus- ja säätömoduuli MSM. Poistoilmaa varten suositellaan MEM-säätömoduulin käyttöä. Poistoilman tilavuusvirtaa ei voi mitata MEM-säätömoduulin avulla.

Avaa etulevy ja vie putket ja säätövaijeri hajottajan sivuraosta (Kuva 6.). Vaihda etupaneeli. Mittaa paine-ero manometrilla. Ilman tilavuusvirta lasketaan seuraavalla kaavalla:

missä

• q_v           Ilman tilavuusvirta [l/s] tai [m³/h]
• ∆p_m      Mitattu paine [Pa]
• k            k-kerroin (kts- taulukko alla)

Säädä ilman tilavuusvirtaa kiertämällä säätövaijeria, kunnes haluttu asetus (paine-ero) saavutetaan.

Aseta putket ja säätökara takaisin liitäntälaatikkoon. Ilmavirtasäätimen asento voidaan lukita säätimen
sormiruuvilla.

Aseta liitäntälaatikon putket ja vaijeri sekä hajottajan etulevy takaisin paikoilleen.

Huolto

Avaa hajottajan etulevy ja puhdista osat pyyhkimällä ne kostealla liinalla.
Paina etulevy takaisin paikoilleen siten, että jouset lukittuvat.

Liitäntälaatikolla varustettu malli

Avaa hajottajan etulevy.
Poista mittaus- ja säätömoduuli vetämällä varovasti akselista
Huom! Älä vedä säätövaijerista tai mittausputkista!

Pyyhi osat puhtaaksi kostealla liinalla, älä upota veteen.

Asenna mittaus- ja säätömoduuli työntämällä akselista, kunnes moduuli osuu rajoittimeen.
Paina etulevy takaisin paikoilleen siten, että jouset lukittuvat.

Tilauskoodi

JDA/S-D; CO-WS-ZT

Tilauskoodiesimerkki

JDA/S-200, CO=SW, WS=NA, ZT=N
