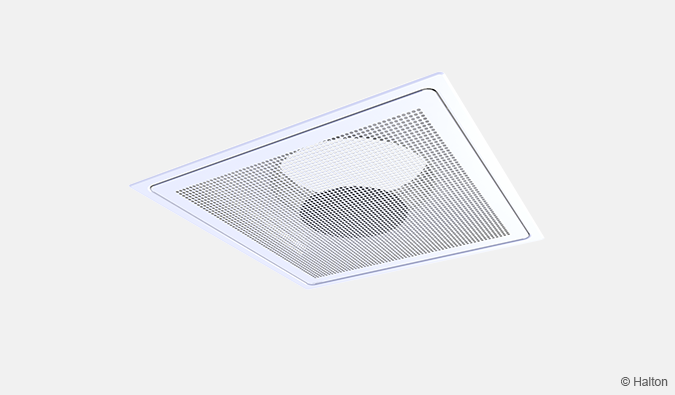

Halton Jaz JRC – Rei’itetty hajottaja

Yleiskuvaus

Halton Jaz JRC on rei’itetty hajottaja, joka tarjoaa erinomaiset sisäilmasto-olosuhteet yhdistettyinä ikoniseen muotoiluun. Se on saatavilla sekä tulo- että poistoilmajärjestelmiin, jolloin katon ilme voidaan säilyttää yhtenäisenä.

Käyttöalue

• Toimistojen, sairaalahuoneiden, koulujen ja julkisten tilojen ilmanvaihto

Keskeiset ominaisuudet

• Rei’itetty
• Soveltuu tulo- ja poistoilmalle
• Hiljainen toiminta myös suurella ilmavirralla
• Säätö ja mittaus liitäntälaatikolla Halton Pop PDI
• Kattosovittimia saatavilla erityyppisille katoille

Toimintaperiaate

Kuva 1. Toimintaperiaate: Halton Jaz JRC, tuloilma

Ilmavirta johdetaan huonetilaan hajottajan rei’itetyn etulevyn kautta. Etulevyn keskellä on suuntainlevy, joka kääntää ilman samansuuntaiseksi kattoon nähden coanda-ilmiön voimistamiseksi.

Tuloilmasuihku on nelisuuntainen. Virtauskuvion voi kuitenkin suunnata kolmeen, kahteen tai yhteen suuntaan
erillisillä suuntainosilla (DP, toimitetaan lisävarusteena, katso osio 3.1.1 Asennus).

Suositeltava enimmäislämpötilaero tuloilman ja huoneilman välillä on:

• 8 °C, kun tuloilman suunta on 4 tai 3
• 6 °C, kun tuloilman suunta on 2 tai 1.

Hajottajaa voidaan käyttää myös poistoilmalaitteena irrottamalla suuntainlevy etulevyn keskeltä (katso kuva
2).

Kuva 2. Toimintaperiaate: Halton Jaz JRC, poistoilma

Tekniset tiedot

Ominaisuudet ja vaihtoehdot

* Tilataan erikseen

Pikavalinta

Arvot säätömoduulin (MSM) ollessa täysin auki.

Kuva 3. Pikavalinta, yksikkö l/s

Kuva 4. Pikavalinta, yksikkö m³/h

Rakenne ja materiaalit

Mitat ja paino

Kuva 5. Hajottajan Halton Jaz JRC mitat, 600×600 mm (vasen) ja 420×420 mm (oikea)

Halton Jaz JWC ja liitäntälaatikko Halton Pop PDI

Kuva 6. Halton Jaz JRC ja Halton Pop PDI liitäntälaatikko, lähtökaulus asennettuna ulospäin

Kuva 7. Halton Jaz JRC ja Halton Pop PDI liitäntälaatikko, lähtökaulus asennettuna sisäänpäin

Tekninen määrittely

Neliönmallinen rei’itetty hajottaja tulo- tai poistoilmalle. Sopii asennukseen alakattoihin seuraavien vaatimusten täyttyessä:

Rakenne

• Etulevy on avattavissa ja irrotettavissa huolto- ja puhdistustoimenpiteitä varten.
• Etulevy irrotettavissa ilman erikoistyökaluja.
• Nelisuuntainen ilmanjako.
• Virtauskuvio säädettävissä erillisellä suuntainlevysarjalla (DP).
• Yksikköjen koot:
  • 595 × 595 mm, korkeus 70 mm
  • 420 × 420 mm, korkeus 50 mm
• Tulokanavan halkaisija 125, 160, 200, 250 tai 315 mm.

Materiaalit

• Kotelo ja etulevy on valmistettu teräksestä.
• Kotelo ja etulevy jauhemaalattu valkoiseksi, RAL 9003, 30 %:n kiilto.
• Liitännän lähtökaulus on valmistettu sinkitystä teräksestä.
• Liitännän lähtökauluksessa on kiinteä tiiviste.

Malli, jossa tasaava liitäntälaatikko

• Hajottajaan liitetään sinkitystä teräksestä valmistettu liitäntälaatikko Halton Pop PDI.
• Liitäntälaatikossa on kiinteä tiiviste, jotta kanavaliitäntä on ilmatiivis.
• Liitäntälaatikossa on irrotettava MSM-säätömoduuli tuloilmalle tai MEM-moduuli poistoilmalle.

Pakkaus ja tunnistetiedot

• Tuote toimitetaan muovilla suojattuna.
• Tuote toimitetaan pahvilaatikkoon pakattuna.
• Tuote on tunnistettavissa sekä tuotteeseen että pahvilaatikkoon kiinnitetystä etiketistä.

Asennus

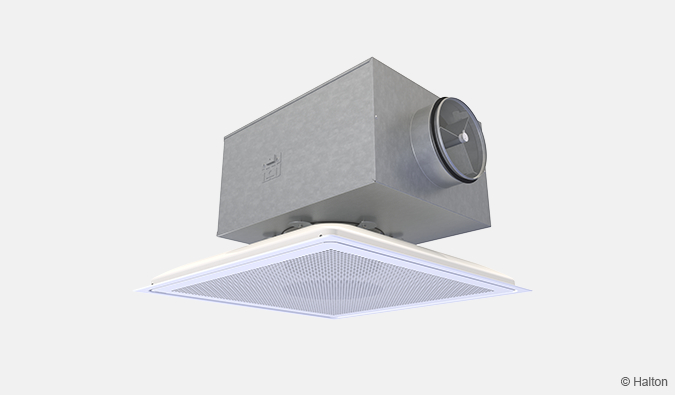

Kuva 8. Halton Jaz JRC liitettynä liitäntälaatikkoon Halton Pop PDI

Hajottaja on saatavilla 595 × 595 mm:n koossa, joka soveltuu suoraan asennukseen modulaarisiin T-listakattoihin (600 × 600 mm) joko listan ylä- tai alapuolelle.

Hajottaja asennetaan yleensä tasaavaan liitäntälaatikkoon Halton Pop PDI (kts. kuva 8). Se voidaan asentaa
myös suoraan kanavaan niitti- tai ruuvikiinnityksellä. Siinä tapauksessa etäisyyden seuraavaan T-haaraan tai
kaariosaan on oltava vähintään kolme kertaa kanavan halkaisija (3 x ØD).

Mukautuksia erilaisille kattotyypeille voidaan valmistaa koossa 420 x 420 mm ja saatavilla on erillinen
kattosovitin (CA, tilataan lisävarusteena, katso kuva 10). Katso lisätietoja kattosovittimista kohdasta Lataukset.

Kuva 9. Halton Jax JRC -420,  595×595 mm kattosovittimen kanssa (CA)

Virtauskuviota voi säätää käyttämällä erillistä suuntainosapakkausta (DP). Mahdolliset suunnat on esitetty
kuvassa 10.

Kuva 10. Suuntainosavaihtoehdot

Koodiselitys
R4        Radiaalisuihku, 4 suuntaa (vakiovaihtoehto)
R3        Radiaalisuihku, 3 suuntaa (suuntainosa tilataan lisävarusteena)
R2        Radiaalisuihku, 2 suuntaa (suuntainosa tilataan lisävarusteena)
R1        Radiaalisuihku, 1 suuntaa (suuntainosa tilataan lisävarusteena)
E          Poistoilma (suuntainlevy poistettu)

Käyttöönotto

Kuva 11. Hajottaja-liitäntälaatikko-yhdistelmän ilmavirran säätö.

Ilmavirran säätö

Hajottajassa itsessään ei ole ilmavirran säätöä. Tuloilman tilavuusvirran säätämiseksi ja mittaamiseksi hajottaja varustetaan liitäntälaatikolla Halton Pop PDI, jossa on MSM-mittaus- ja säätömoduuli. Poistoilmaa varten suositellaan MEM-säätömoduulin käyttöä. Poistoilman tilavuusvirtaa ei voi mitata MEM-säätömoduulin avulla.

Avaa etulevy ja vedä putket ja säätökara hajottajan etulevyn läpi (kts. kuva 8). Kiinnitä etulevy paikalleen.
Mittaa paine-ero manometrin avulla. Ilman tilavuusvirta lasketaan oheisen kaavan avulla:

jossa

• q_v           Ilman tilavuusvirta [l/s] tai [m³/h]
• ∆p_m      Mitattu paine [Pa]
• k            k-kerroin (kts. taulukko alla)

Säädä ilman tilavuusvirta (paine-ero) haluamaasi arvoon kääntämällä säätökaraa.

Aseta putket ja säätökara takaisin liitäntälaatikkoon. Ilmavirtasäätimen asento voidaan lukita säätimen pyälletyllä ruuvilla.

Huolto

Irrota hajottajan etulevy ja päästä se saranoiden varaan.

Pyyhi hajottajan kotelo ja etulevy puhtaiksi kostealla liinalla. Varmista, että suuntainosat on suunnattu halutulla tavalla. Kiinnitä etulevy takaisin paikalleen puhdistuksen jälkeen.

Tasaavaa liitäntälaatikkoa käytettäessä

Irrota mittaus- ja säätömoduuli vetämällä varovasti akselista (ei säätökarasta eikä mittausputkista).

Puhdista osat kostealla liinalla, mutta älä upota osia veteen. Puhdista myös liitäntälaatikon sisäosa (irrota
äänenvaimennusmateriaali tarvittaessa).

Asenna moduuli takaisin työntämällä akselista, kunnes yksikkö osuu rajoittimeen.

Kiinnitä etulevy takaisin paikalleen puhdistuksen jälkeen.

Tilauskoodi

JRC-D-A, CO-ZT

Tilauskoodiesimerkki

JRC-125-420, CO=SW, ZT=N
