Halton Jaz JMC – Suutinhajottaja

Yleiskuvaus

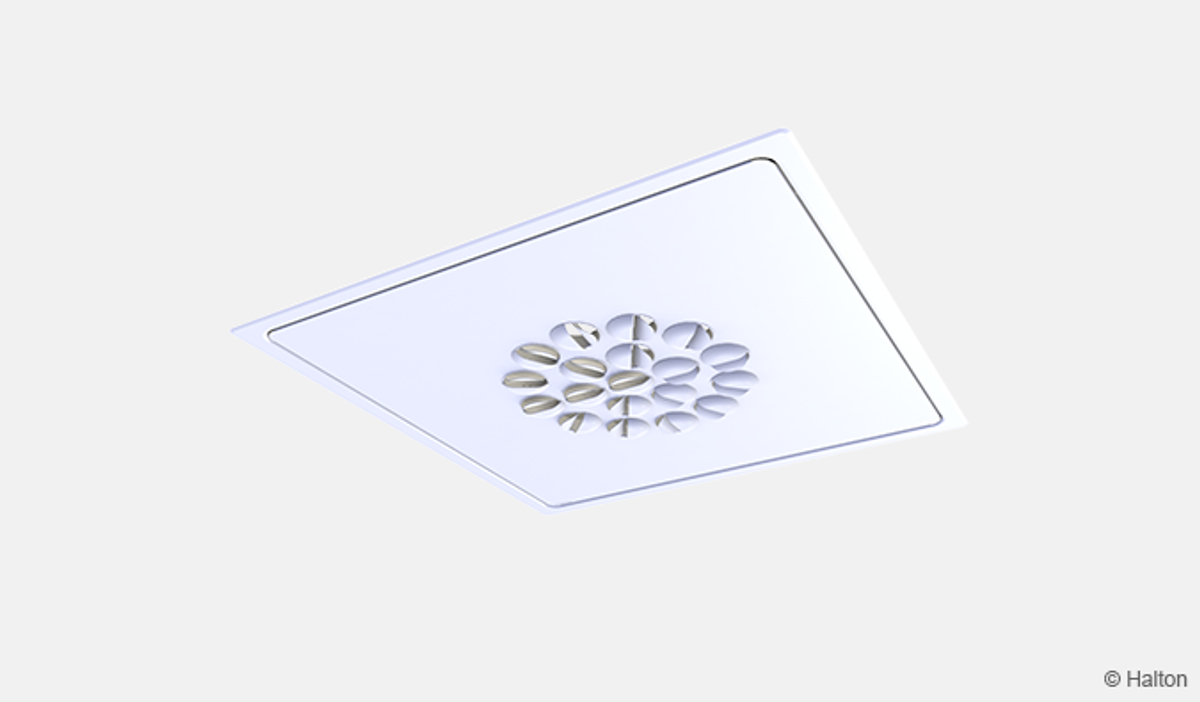

Halton Jaz JMC on neliönmuotoinen hajottaja, jossa on pyöreä suutinalue, joka tuottaa ilmavirtaan pyörrekuvion. Säädettävissä oleva suutinkuvio mahdollistaa hajottajan joustavan käytön erityyppisissä kohteissa. Virtauskuviota on helppo säätää.

Käyttöalue

• Toimistojen, sairaalahuoneiden, koulujen ja julkisten tilojen ilmanvaihto

Keskeiset ominaisuudet

• Pyörretoiminto säädettävillä suuttimilla
• Hiljainen toiminta myös suurella ilmavirralla
• Säätö ja mittaus liitäntälaatikolla Halton Pop PDI

Toimintaperiaate

Kuva. 1. Toimintaperiaate: Halton Jaz JMC

Ilmavirta johdetaan huonetilaan etulevyn suuttimien kautta. Suuttimien kaksikanavainen rakenne mahdollistaa
hiljaisen toiminnan ja suuren induktionopeuden.

Hajottajan virtauskuviota voi säätää kääntämällä suuttimet haluttuun suuntaan. Kukin suutin on vakiona suunnattu pyöreän muodon mukaisesti, mikä luo virtauskuvioon pyörteen. Virtauskuviota voi muokata haluamallaan tavalla säädettävien suuttimien ansiosta. Tuloilmasuihkun suunnalla ei ole vaikutusta melutasoon, painehäviöön tai ilman tilavuusvirtaan.

Suositeltava enimmäislämpötilaero tuloilman ja huoneilman välillä on 10 C

Tekniset tiedot

Ominaisuudet ja vaihtoehdot

* Tilataan erikseen

Pikavalinta

Arvot säätömoduulin (MSM) ollessa täysin auki.

Kuva 2. Pikavalinta, yksikkö l/s

Kuva 3. Pikavalinta, yksikkö m³/h

Rakenne ja materiaalit

Mitat ja paino

Kuva.4. Hajottaja Halton Jaz JMC mitat

Halton Jaz JMC ja liitäntälaatikko Halton Pop PDI

Kuva. 5. Halton Jaz JMC ja Halton Pop PDI liitäntälaatikko, lähtökaulus asennettuna ulospäin

Kuva. 6. Halton Jaz JMC ja Halton Pop PDI liitäntälaatikko, lähtökaulus asennettuna sisäänpäin

Tekninen määrittely

Neliönmallinen hajottaja, jossa on pyöreä kuvio. Sopii asennukseen alakattoihin seuraavien vaatimusten täyttyessä:

Rakenne

• Etulevy on avattavissa ja irrotettavissa huolto- ja puhdistustoimenpiteitä varten.
• Etulevy irrotettavissa ilman erikoistyökaluja.
• Pyöreä suutinkuvio ja pyörteinen ilmanjako.
• Yksittäin säädettävissä olevat suuttimet muuttavat ilmanjakoa tarvittaessa.
• Kaksirakoiset suuttimet takaavat tehokkaan ilman sekoittumisen ja hiljaisen toiminnan.
• Yksikön leveys 595 mm, korkeus 70 mm.
• Tulokanavan halkaisija 125, 160, 200, 250 tai 315 mm.

Materiaalit

• Kotelo ja etulevy on valmistettu teräksestä.
• Kotelo ja etulevy jauhemaalattu valkoiseksi, RAL 9003, 30 %:n kiilto.
• Liitännän lähtökaulus on valmistettu sinkitystä teräksestä.
• Liitännän lähtökauluksessa on kiinteä tiiviste.

Malli, jossa tasaava liitäntälaatikko

• Hajottajaan liitetään sinkitystä teräksestä valmistettu liitäntälaatikko Halton Pop PDI.
• Liitäntälaatikossa on kiinteä tiiviste, jotta kanavaliitännästä tulee ilmatiivis.
• Liitäntälaatikossa on irrotettava MSM-säätömoduuli tuloilmalle tai MEM-moduuli poistoilmalle.

Pakkaus ja tunnistetiedot

• Tuote toimitetaan muovilla suojattuna.
• Tuote toimitetaan pahvilaatikkoon pakattuna.
• Tuote on tunnistettavissa sekä tuotteeseen että pahvilaatikkoon kiinnitetystä etiketistä.

Asennus

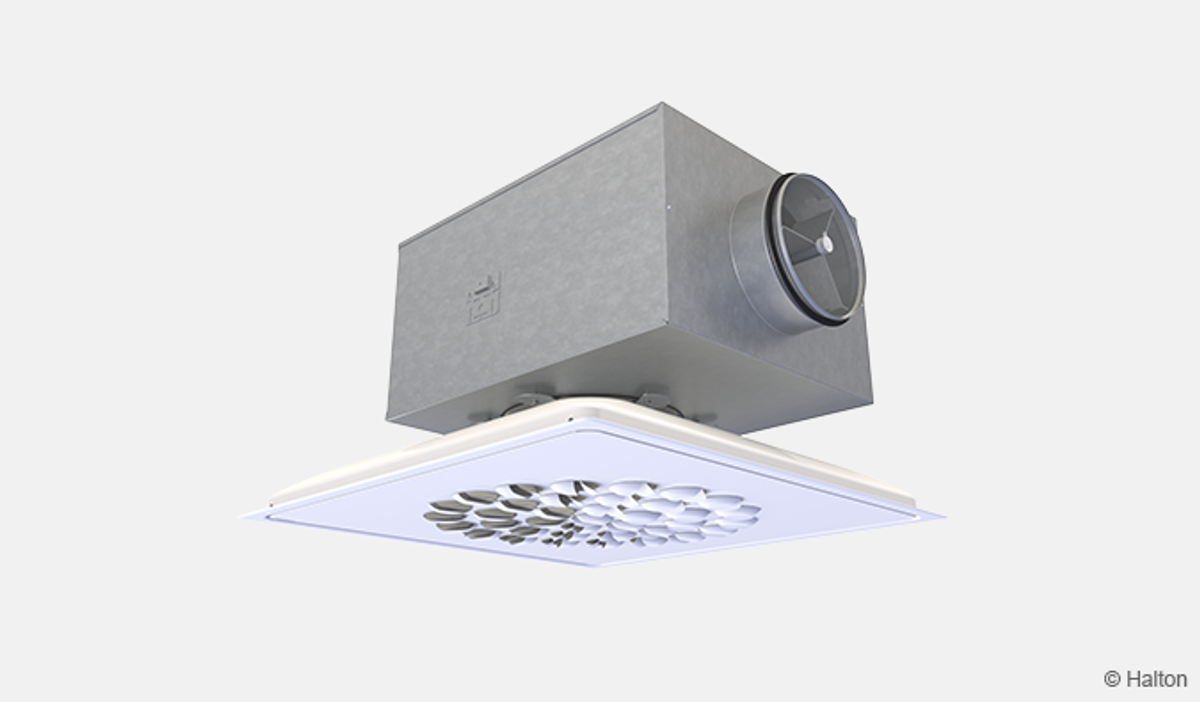

Kuva. 7. Hajottaja Halton Jaz JMC liitettynä liitäntälaatikkoon Halton Pop PDI

Hajottaja on saatavilla 595 × 595 mm:n koossa, joka soveltuu suoraan asennukseen modulaarisiin T-listakattoihin (600 × 600 mm) joko listan ylä- tai alapuolelle.

Hajottaja asennetaan yleensä tasaavaan liitäntälaatikkoon Halton Pop PDI (kts. kuva 7). Se voidaan asentaa myös suoraan kanavaan niitti- tai ruuvikiinnityksellä. Siinä tapauksessa etäisyyden seuraavaan T-haaraan tai kaariosaan on oltava vähintään kolme kertaa kanavan halkaisija (3 x ØD).

Käyttöönotto

Kuva 8. Hajottaja-liitäntälaatikko-yhdistelmän ilmavirran säätö.

Ilmavirran säätö

Hajottajassa itsessään ei ole ilmavirran säätöä. Tuloilman tilavuusvirran säätämiseksi ja mittaamiseksi hajottaja varustetaan liitäntälaatikolla Halton Pop PDI, jossa on MSM-mittaus- ja säätömoduuli. Poistoilmaa varten suositellaan MEM-säätömoduulin käyttöä. Poistoilman tilavuusvirtaa ei voi mitata MEM-säätömoduulin avulla.

Avaa etulevy ja vedä putket ja säätökara hajottajan etulevyn läpi (kts. kuva 8). Kiinnitä etulevy paikalleen.
Mittaa paine-ero manometrin avulla. Ilman tilavuusvirta lasketaan oheisen kaavan avulla:

jossa

• q_v           Ilman tilavuusvirta [l/s] tai [m³/h]
• ∆p_m      Mitattu paine [Pa]
• k            k-kerroin (kts. taulukko alla)

Säädä ilman tilavuusvirta (paine-ero) haluamaasi arvoon kääntämällä säätökaraa.

Aseta putket ja säätökara takaisin liitäntälaatikkoon. Ilmavirtasäätimen asento voidaan lukita säätimen pyälletyllä ruuvilla.

Huolto

Irrota hajottajan etulevy ja päästä se saranoiden varaan. Kukin suutin on tarvittaessa helposti irrotettavissa painamalla rajoitinta ja vetämällä suutin etulevyn läpi.

Pyyhi hajottajan kotelo, suuttimet ja etulevy puhtaiksi kostealla liinalla.

Kiinnitä suuttimet etulevyyn työntämällä ne paikalleen. Kiinnitä etulevy takaisin paikalleen puhdistuksen jälkeen.

Tasaavaa liitäntälaatikkoa käytettäessä

Irrota mittaus- ja säätömoduuli vetämällä varovasti akselista (ei säätökarasta eikä mittausputkista).

Puhdista osat kostealla liinalla, mutta älä upota osia veteen. Puhdista myös liitäntälaatikon sisäosa (irrota äänenvaimennusmateriaali tarvittaessa).

Asenna moduuli takaisin työntämällä akselista, kunnes yksikkö osuu rajoittimeen.

Kiinnitä etulevy takaisin paikalleen puhdistuksen jälkeen.

Tilauskoodi

JMC/D-A, CO-ZT

Tilauskoodiesimerkki

JMC-200-600; CO=SW, ZT=N
