Halton PLL – Liitäntälaatikko lineaarisille rakohajottajille

Liitäntälaatikko Halton SLL – ja SLN – rakohajottajille

  • Varmistaa tuloilmahajottajan moitteettoman toiminnan.
  • Rakenne mahdollistaa kanavan puhdistuksen.

Yleiskuvaus

  • Halton SLL – ja  SLN- rakohajottajien(tulo-/poistoilma) kanavaliitäntään tarkoitettu liitäntälaatikko
  • Varmistaa tuloilmahajottajan moitteettoman toiminnan.
  • Rakenne mahdollistaa kanavan puhdistuksen.

Tuotemallit ja lisävarusteet

  • Äänenvaimennusmateriaalilla varustettu malli
  • Irrotettava ilmavirran mittaus- ja säätömoduuli

Mitat

Slots H K K1  ØD
1 235 117 47  160 tai 125
2 275 155 85  200, 160 tai 125
3 275 193 123  200, 160 tai 125
4 325 231 161  250, 200, 160 tai 125

Vakiomitat lineaarisille rakohajottajalle

Hajottajan aktiivinen
pituus (mm)
572 872 1172 1472 1772
L (mm) 571 871 1171 1471 1771
L1 (mm) 286 436 586 368 443
Kanavaliitännät
(pcs)
1 1 1 2 2

Vakiokokojen lisäksi tilattavissa on myös erikoismittaisia lineaarisia rakohajottimia.
Enimmäispituus on 2000 mm.

Moduulirakenteen ansiosta on mahdollista muodostaa jatkorakenteisia liitäntälaatikoita kohteisiin, joissa pituusvaatimus on yli 2000 mm.

Materiaali

Osa Materiaali Huom.
Liitäntälaatikko/lähtökaulus Sinkitty teräs Lähtökaulus varustettu
kumisella tiivisteellä
Äänenvaimennusmateriaali Mineraalivilla tai
polyesterikuitu
Mineraalivilla kiinnitetty nauloilla

Lisävarusteet

Lisävaruste Koodi Kuvaus
Äänenvaimennusmateriaali IN=2W Mineraalivilla kahdella sivulla
Äänenvaimennusmateriaali IN=5W Mineraalivilla viidellä sivulla
Äänenvaimennusmateriaali IN=2P Polyesterikuitu kahdella sivulla
Äänenvaimennusmateriaali IN=5P Polyesterikuitu viidellä sivulla
Ilmavirran mittaus- ja
säätömoduuli
OM Tuloilman säätöön

Toiminta

Halton PLL-liitäntälaatikko alentaa laatikkoon tulevaa kanavapainetta ja ilman nopeutta.
Ilmavirta johdetaan hajottimen kautta huonetilaan, jolloin tuloilman virtaustekniset ominaisuudet paranevat.
Ilman tilavuusvirta voidaan määrittää mittaus- ja säätömoduulin MSM avulla.

Asennus

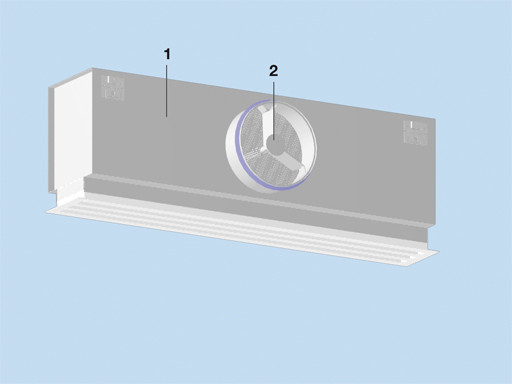

Koodi selitys
1.  Liitäntälaatikko
2 . Mittaus- ja säätömoduuli

Liitäntälaatikko asennetaan alakattoon M8-kierretangoilla (eivät sisälly toimitukseen) ja liitetään kanavaan tiivisteellä varustetulla lähtökauluksella.

Kun liitäntälaatikko sisältää mittaus- ja säätömoduulin, virtausmittauksen luotettavuuden varmistamiseksi suojaetäisyyden ennen hajottajaa on oltava vähintään kolme kanavan läpimittaa (3xD).

Säätökaraa ei saa taivuttaa tarpeettomasti.

Säätö

Ilmavirran mittausta ja säätöä varten on suositeltavaa liittää hajottaja MSM-säätömoduulilla varustettuun liitäntälaatikkoon.
Tuloilman tilavuusvirta määritetään mittaus- ja säätömoduulin (MSM) avulla.

Irrota hajottja ja vedä mittausputket ja säätökara hajottajan läpi.
Asenna hajottaja paikalleen.

Mittaa paine-ero manometrin avulla. Ilman tilavuusvirta lasketaan oheisen kaavan avulla:

∆pm      Mitattu paine [Pa]
k           k kerroin
qv         Ilman tilavuusvirta [l/s]

Säädä tilavuusvirta haluamaasi arvoon kääntämällä säätökaraa.
Lukitse säätöpellin asento ruuvilla.

Aseta mittausputket ja säätökara liitäntälaatikkoon ja aseta hajotin takaisin paikalleen.

Eri suojaetäisyyttä käyttävissä asennuksissa k-kerroin
(D = kanavan läpimitta)

PLL > 6xD min. 3xD
160 19 22
200 49 32
250 51 51

Huolto

Irrota mittaus- ja säätömoduuli vetämällä varovasti akselista (ei säätökarasta).
Puhdista osat kostealla liinalla, mutta älä upota osia veteen.

Asenna mittaus- ja säätömoduuli takaisin työntämällä akselista, kunnes moduuli osuu rajoittimeen.

Tekninen määrittely

Liitäntälaatikko on sinkittyä terästä.

Liitäntälaatikko sisältää ilmavirran mittaus- ja säätömoduulin.
Hajottaja on irrotettavissa, mikä mahdollistaa liitäntälaatikossa sijaitsevan mittaus- ja säätömoduulin käsittelyn.

Liitäntälaatikossa käytetään äänenvaimennusmateriaalina mineraalivillaa.
Liitäntälaatikko pienentää kanavapainetta ja ilman nopeutta, jolloin ilmavirta kulkee huonetilaan tasaisesti rakohajottiajan koko otsapinnan laajuudelta ja tuloilman virtaustekniset ominaisuudet paranevat.

Tilauskoodi

PLL/S-L-D-N, IN-OM-ZT

S = Rakojen lukumäärä
1, 2, 3, 4

L = Pituus
372 +1,.., 50000

D = Kanavaliitännän koko (mm)
125, 160, 200, 250

N = Kanavaliitäntöjen lukumäärä
1, +1, …, 322

Muut ominaisuudet ja lisävarusteet

IN  = Äänenvaimennusmateriaali
N        Ei
2W    Äänenvaimennusmateriaali 2 sivulla, mineraalivilla
5W    Äänenvaimennusmateriaali 5 sivulla, mineraalivilla
2P      Äänenvaimennusmateriaali 2 sivulla, polyesterikuitu
5P      Äänenvaimennusmateriaali 5 sivulla, polyesterikuitu

ST  = Kanavaliitännän tyyppi
G        Tiivisteellä (vakio)
W       Ilman tiivistettä

OM = Mittaus- ja säätömoduuli MSM
N       Ei
Y       Kyllä

ZT = Räätälöity tuote
N       Ei
Y       Kyllä (ETO)

Koodiesimerkki

PLL/1-400-160-1, IN=N, OM=N, ZT=N
