Halton Jaz JDB – Hajottaja sivuraolla

Yleiskuvaus

• Sivuraolla varustettu, pyöreän muotoinen kattohajottaja
• Soveltuu sekä tulo- että poistoilmalle
• Asennus joko suoraan kanavistoon tai liitäntälaatikkoon
• Irrotettava etulevy mahdollistaa hajottimen ja kanaviston puhdistuksen
• Suuntainosalla virtauskuvio voidaan ohjata 1-4 suuntaan
• Pyöreä kanavaliitäntä kumitiivisteellä

Lisävarusteet

• Virtauskuvion suuntaa voidaan ohjata suuntainosalla.
• Liitäntälaatikko mittaus- ja säätötoiminnoilla
• Asennuslevy moduulikattoasennuksia varten

Tuotemallit

• JDB/S, sileä etulevy
• JDB/P, rei’itetty etulevy
• Asennus suoraan alakattoon
  • Vakio T-profiili
  • Clip-in profiili (Dampa)

Toimintaperiaate

• Ilma johdetaan huonetilaan sivurakojen kautta ja se sekoittuu huoneilmaan hajottajan ulkopuolella.
• Suositeltava enimmäislämpötilaero tulo- ja huoneilman välillä on 10 °C.
• Ilmavirta voidaan suunnata eri suuntiin (1, 2 tai 3) suuntainosalla.

Ominaisuudet ja vaihtoehdot

Asennuslevy kattoasennukseen (PI)

Pikavalinta

Arvot alla esitetty säätömoduulin (MSM) ollessa täysin auki.

Kuva. 1. Pikavalinta,  yksikkö l/s

Kuva. 2. Pikavalinta,  yksikkö m³/h

Materiaalit

Mitat ja paino

Halton Jaz JDB, perusmalli (WS=NA)

Halton Jaz JDB, suoraan alakattoon asennettu malli (WS = T tai C)

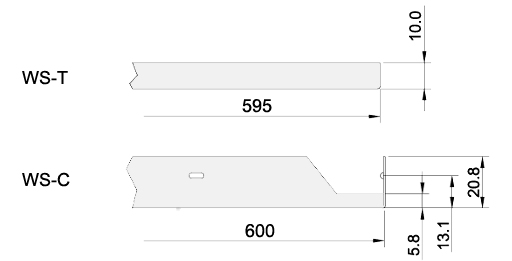

WS-T  =  Vakio T-profiili, 600×600 ruutuun
WS-C  =  Clip-in profiili, 600×600 ruutuun

Halton Jaz JDA ja Halton Pop PDI-liitäntälaatikko

Fig. 3. Halton Jaz JDB ja Halton Pop PDI-liitäntälaatikko, lähtökaulus asennettuna ulospäin

Fig. 4. Halton Jaz JDB ja Halton Pop PDI-liitäntälaatikko, lähtökaulus asennettuna sisäänpäin

Tuotemallit

Halton Jaz JDB/S (sileä etulevy)

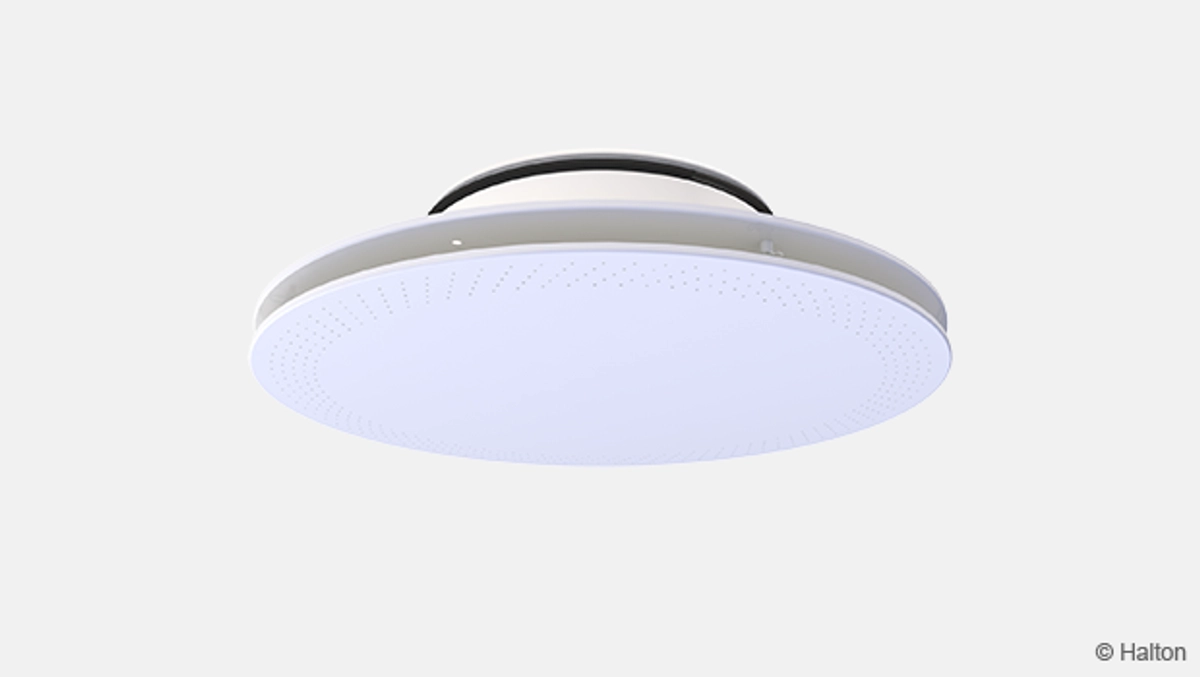

Halton Jaz JDB/P (rei’itetty etulevy)

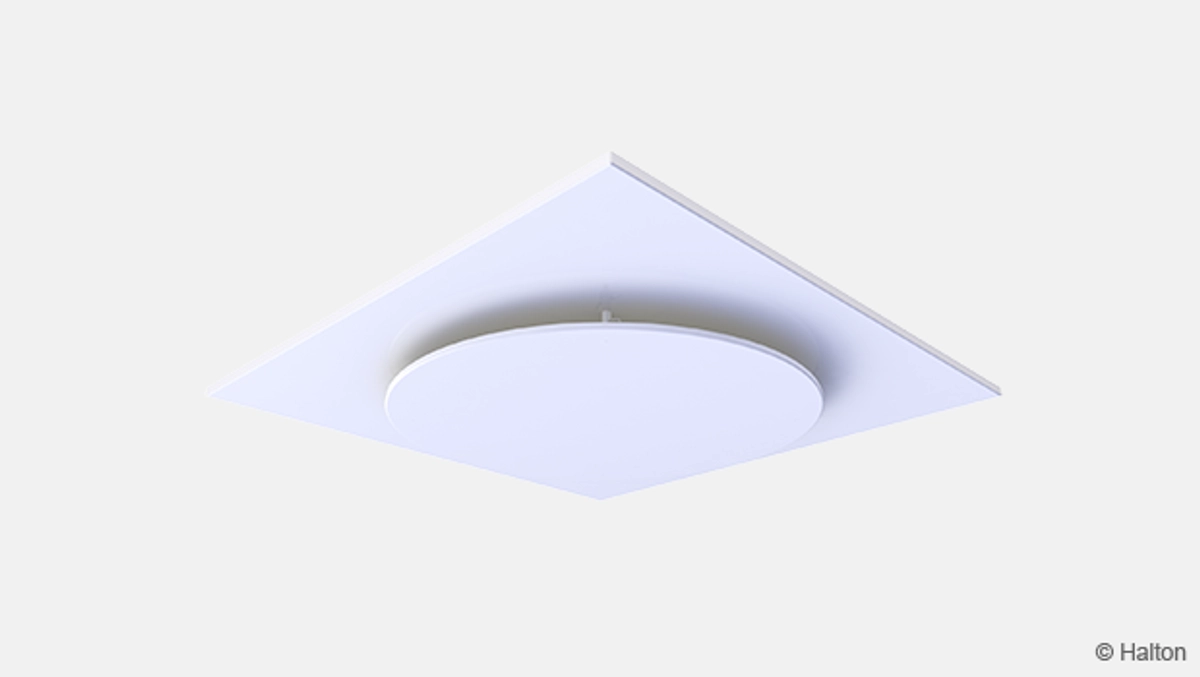

Halton Jaz JDB, suoraan alakattoon asennettu malli (WS=T tai C)

Tekninen määrittely

Hajottaja on valmistettu maalatusta teräksestä ja sen vakioväri on valkoinen (RAL 9003). Ilma johdetaan huonetilaan sivuraon kautta tehokkaan sekoituksen takaamiseksi. Hajottajan virtauskuviota voidaan ohjata 1, 2, 3 tai 4 suuntaan suuntainosan muotoa muuttamalla.

Vaihtoehto 1: Ilman liitäntälaatikkoa

Hajottajassa on tiivisteellä varustettu liitoskaulus pyöreään kanavaan liittämistä varten.
Hajottajassa on irrotettava sileä tai rei’itetty etulevy, joka mahdollistaa pääsyn kanavaan.

Vaihtoehto 2: Liitäntälaatikolla varustettu malli

Hajottaja on kytkettävä liitäntälaatikkoon, jossa on mittaus- ja säätömoduuli.
Hajottajassa on irrotettava sileä tai rei’itetty etulevy, joka mahdollistaa pääsyn kanavassa olevaan mittaus- ja säätömoduuliin.
Liitäntälaatikossa on liitoskaulus ja sisäinen tiiviste, joka mahdollistaa ilmatiiviin liitännän kanavaan.
Liitäntälaatikossa on äänenvaimennusmateriaali (polyesterikuitu) ja pestävä pinta.

Asennus

Kuva. 5. Halton Jaz JDB kiinnitettynä Halton Pop PDI liitäntälaatikkoon

Hajottaja asennetaan yleensä Halton Pop PDI -liitäntälaatikon kanssa. Vaihtoehtoisesti se voidaan liittää suoraan kanavaan niittaamalla tai ruuvaamalla. Siinä tapauksessa pienin suojaetäisyys T-haaraan tai mutkaan on kolme kertaa kanavan halkaisija (3xD).

Haluttu virtauskuvio valitaan suuntainosalla asennuksen aikana asennusohjeiden mukaisesti.

Asennus alaslaskettuun kattoon

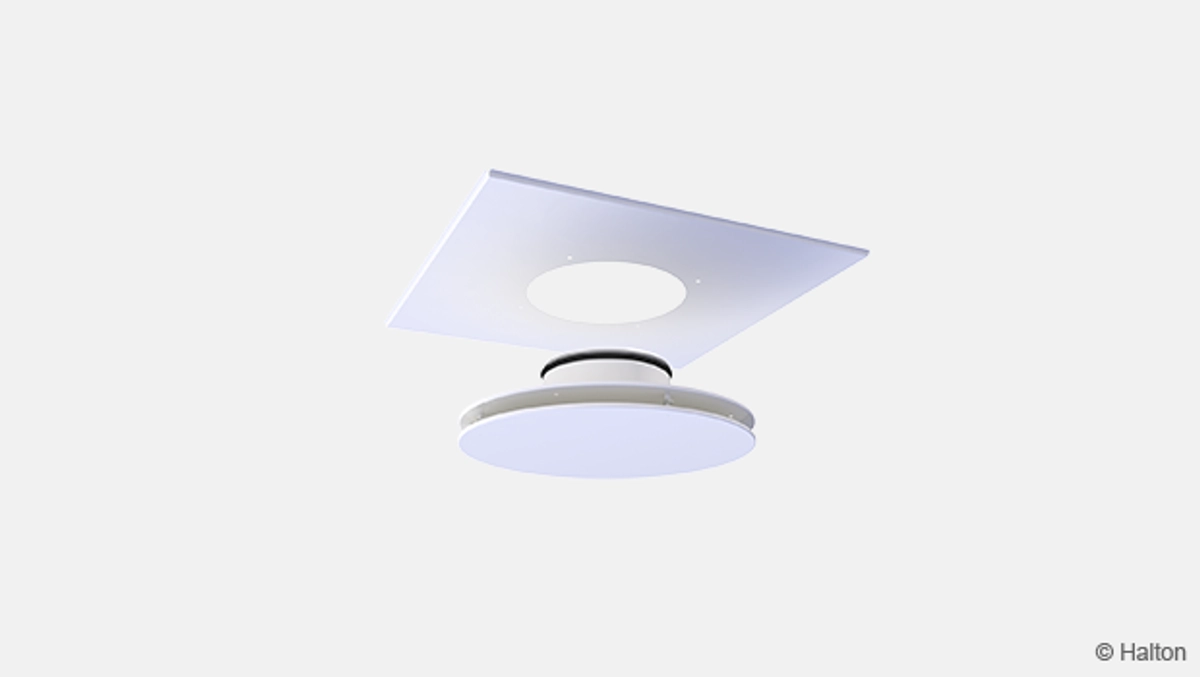

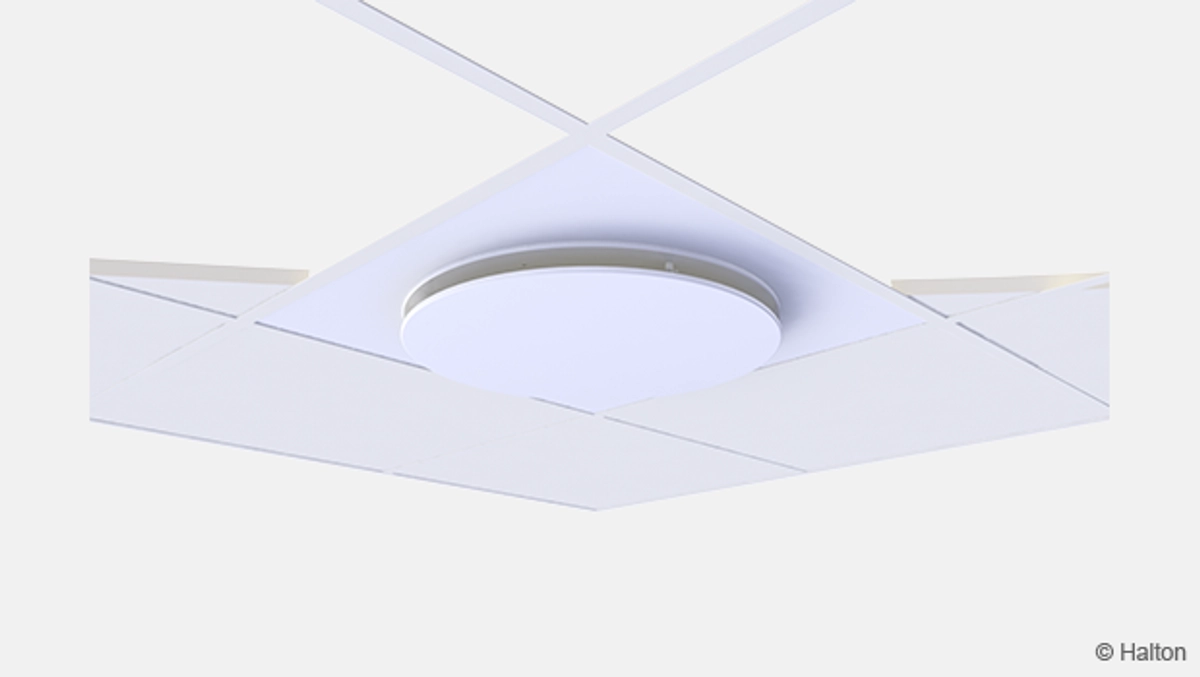

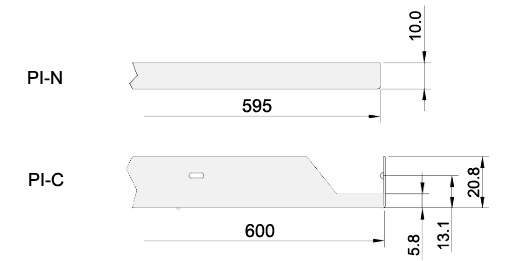

Asennuslevyllä asennus (PI)

Asennuslevy mahdollistaa asennuksen erilaisiin modulaarisiin alaslaskettuihin kattoihin.

Asennus suoraan alakattoon (WS)

Käyttöönotto

Kuva. 6. Hajottaja ja laatikkoyhdistelmän ilmavirran säätö

Ilmavirran hallinta

Hajottajassa itsessään ei ole ilmavirran säätöominaisuuksia. Ilmavirran mittausta varten hajottajan tulee olla liitetty Halton Pop PDI -liitäntälaatikkoon, jossa on mittaus- ja säätömoduuli MSM. Poistoilmaa varten suositellaan MEM-säätömoduulin käyttöä. Poistoilman tilavuusvirtaa ei voi mitata MEM-säätömoduulin avulla.

Avaa etulevy ja vie putket ja säätövaijeri hajottajan sivuraosta (Kuva 6.). Vaihda etupaneeli. Mittaa paine-ero manometrilla. Ilman tilavuusvirta lasketaan seuraavalla kaavalla:

missä

• q_v           Ilman tilavuusvirta [l/s] tai [m³/h]
• ∆p_m      Mitattu paine [Pa]
• k            k-kerroin (kts- taulukko alla)

Säädä ilman tilavuusvirtaa kiertämällä säätövaijeria, kunnes haluttu asetus (paine-ero) saavutetaan.

Aseta putket ja säätökara takaisin liitäntälaatikkoon. Ilmavirtasäätimen asento voidaan lukita säätimen
sormiruuvilla.

Aseta liitäntälaatikon putket ja vaijeri sekä hajottajan etulevy takaisin paikoilleen.

Huolto

Avaa hajottajan etulevy ja puhdista osat pyyhkimällä ne kostealla liinalla.

Paina etulevy takaisin paikoilleen siten, että jouset lukittuvat.

Liitäntälaatikolla varustettu malli

Avaa hajottajan etulevy.
Poista mittaus- ja säätömoduuli vetämällä varovasti akselista. Huom! Älä vedä säätökarasta tai mittausputkista!.

Pyyhi osat puhtaaksi kostealla liinalla, älä upota niitä veteen.

Asenna mittaus- ja säätömoduuli työntämällä akselista, kunnes moduuli osuu rajoittimeen.
Paina etulevy takaisin paikoilleen siten, että jouset lukittuvat.

Tilauskoodi

JDB/S-D; CO-WS-ZT

Tilauskoodiesimerkki

JDB/S-200, CO=SW, WS=NA, ZT=N
