PLD Liitäntälaatikko lineaarisille rakohajottajille

Yleiskuvaus

• Lineaaristen Halton SLL – ja SLN-rakohajottajien tai poistoilmalaitteiden kanavaliitäntään tarkoitettu liitäntälaatikko.
• Varmistaa tuloilmahajottajien moitteettoman toiminnan.
• Rakenne mahdollistaa kanavan puhdistuksen.

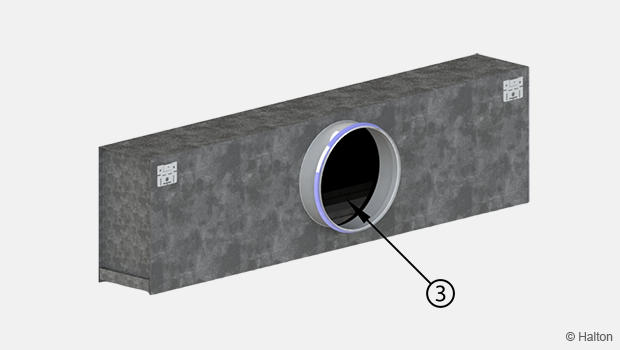

Tuotemallit ja lisävarusteet

• Ilmavirran mittaus- ja säätömoduuli

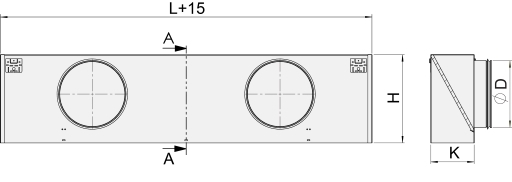

Mitat

Vakiomitat lineaarisille rakohajottajille

Vakiokokojen lisäksi tilattavissa on myös erikoismittaisia lineaarisia rakohajottimia.
Enimmäispituus on 2000 mm.

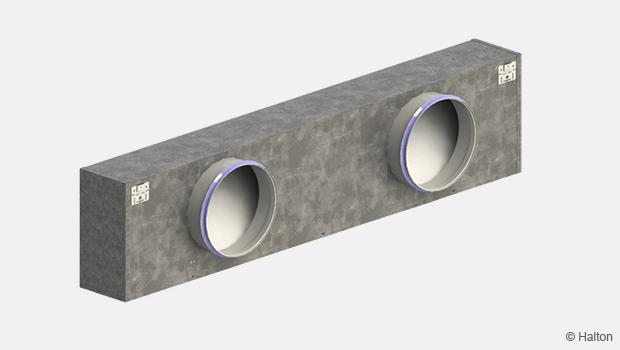

Moduulirakenteen ansiosta on mahdollista muodostaa jatkorakenteisia liitäntälaatikoita kohteisiin, joissa pituusvaatimus on yli 2000 mm.

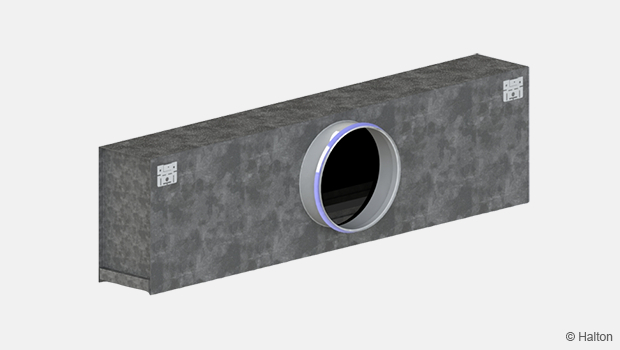

Materiaali

Lisävarusteet

Toiminta

Halton PLD-liitäntälaatikko alentaa laatikkoon tulevaa kanavapainetta ja ilman nopeutta.
Ilmavirta johdetaan hajottajan kautta huonetilaan, jolloin tuloilman virtaustekniset ominaisuudet paranevat.

Liitäntälaatikko voidaan varustaa mittaus- ja säätömoduulilla ilmavirran mittausta ja tasapainotusta varten.

Asennus

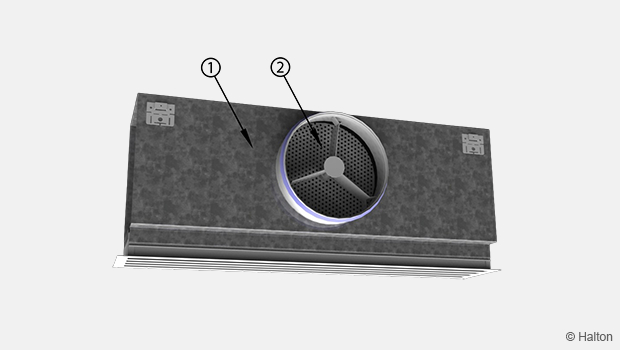

Koodi selitys
1.  Liitäntälaatikko
2.  Mittaus-ja säätömoduuli

Liitäntälaatikko asennetaan alakattoon M8-kierretangoilla (eivät sisälly toimitukseen).
Liitäntälaatikko liitetään kanavistoon tiivisteellä varustetulla lähtökauluksella.

Kun liitäntälaatikko sisältää mittaus- ja säätömoduulin, virtausmittauksen luotettavuuden varmistamiseksi suojaetäisyyden ennen hajottajaa on oltava vähintään kolme kanavan läpimittaa (3xD).

Säätökaraa ei saa taivuttaa tarpeettomasti.

Säätö

Ilmavirran mittausta ja säätöä varten on suositeltavaa liittää hajotin MSM-säätömoduulilla varustettuun liitäntälaatikkoon.
Tuloilman tilavuusvirta määritetään mittaus- ja säätömoduulin (MSM) avulla.

Irrota rakohajottaja ja vedä mittausputket sekä säätökara säleikön läpi.
Asenna hajotin / poistoilmalaite paikalleen.

Mittaa paine-ero manometrin avulla. Ilman tilavuusvirta lasketaan oheisen kaavan avulla.

∆p_m       Mitattu paine [Pa]
k            k-kerroin
q_v          Ilmavirta [l/s]

Säädä tilavuusvirta haluamaasi arvoon kääntämällä säätökaraa.
Lukitse säätöpellin asento ruuvilla.

Aseta mittausputket ja säätökara liitäntälaatikkoon ja aseta hajotin takaisin paikalleen.

K-kerroin eri suojaetäisyyttä käyttävissä asennuksissa
(D = kanavan läpimitta)

Huolto

Irrota mittaus- ja säätömoduuli vetämällä varovasti akselista (ei säätökarasta).
Puhdista osat kostealla liinalla, mutta älä upota osia veteen.

Asenna mittaus- ja säätömoduuli takaisin työntämällä akselista, kunnes moduuli osuu rajoittimeen.

Tekniset määrittelyt

Liitäntälaatikko on valmistettu sinkittystä teräksestä.

Liitäntälaatikko sisältää ilmavirran mittaus- ja säätömoduulin.
Hajottaja on irrotettavissa, mikä mahdollistaa liitäntälaatikossa sijaitsevan mittaus- ja säätömoduulin käsittelyn.

Liitäntälaatikko pienentää kanavapainetta ja ilman nopeutta, jolloin ilmavirta kulkee huonetilaan tasaisesti rakohajottajan koko otsapinnan laajuudelta ja tuloilman virtaustekniset ominaisuudet paranevat.

Tilauskoodi

PLD/S-L-D-N;IN-OM-ID-ZT

S = Rakojen lukumäärä
      1, 2, 3, 4

L = Pituus
      400, +1,.., 50000

D = Kanavaliitännän koko
      160, 200, 250

N = Kanavaliitäntöjen lukumäärä
      1, +1,.., ((L-30)/(D+30)1)


Muut ominaisuudet ja lisävarusteet

IN = Äänenvaimennusmateriaali
        N         Ei äänenvaimennusmateriaalia
        2W      Äänenvaimennus 2 sivulla, mineraalivilla
        5W      Äänenvaimennus 5 sivulla, mineraalivilla
        2P       Äänenvaimennus 2 sivulla, polyesterikuitu
        5P       Äänenvaimennus 5 sivulla, polyesterikuitu

OM = Mittaus- ja säätömoduuli (MSM)
         N       Ei mittaus- ja säätömoduulia
         Y       MSM jokaisessa kanavaliitännöissä

ID = Hajottaja yhdistetään liitäntälaatikkoon
        N        Ei
        Y        Kyllä

ZT = Räätälöity tuote
        N        Ei
        Y        Kyllä


Koodiesimerkki

          PLD/1-400-160-1, IN=N, OM=N, ID=N, ZT=N
