JDA Kvadratisk takspridare med spalt

Halton’s donserie Jaz kombinerar förträfflig prestanda med stilren design. Den aerodynamiska konstruktionen ger donet låg ljudalstring i drift samt kostnadseffektiv att köpa. Halton Jaz JDA kan användas för både tilluft och frånluft vilket ger ett enhetligt intryck.

Översikt

  • Takspridare med sidospalt i kvadratisk form
  • Lämplig för tilluft och frånluft
  • Installation antingen direkt mot kanalsystem eller mot anslutningslåda
  • Löstagbar frontplåt för enkel rengöring av spridaren och kanalsystemet
  • Avskärmningslister för riktning av spridningsbilden i 1-3 riktningar
  • Cirkulär kanalanslutning med gummipackning

Tillbehör

  • Avskärmningslister ger kontroll över spridningsbildens riktning.
  • Anslutningslåda med ljuddämpning, mät- och injusteringsfunktioner
  • Installationsplåt för modulinnertak

Produktmodeller

  • JDA/S,slät frontplåt
  • JDA/P, perforerad frontplåt
  • Installation mot undertak
    • Standard T-profil Kant A
    • Clip-in tak

Val

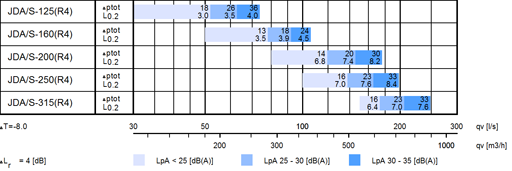

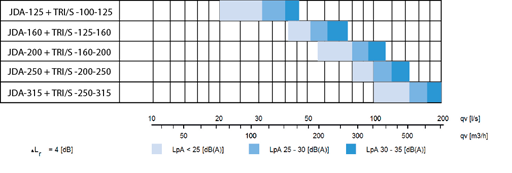

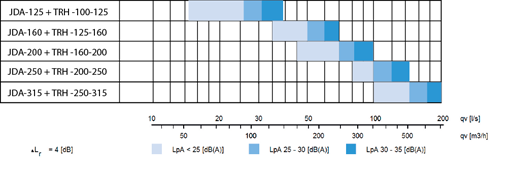

Snabbval



Dimensioner och vikt

Halton Jaz JDA, standardmodell (WS = NA)

NS W H ØD
125 300 116 124
160 300 121 159
200 450 126 199
250 450 136 249
315 600 146 314

Halton Jaz JDA, undertaksanpassad modell (WS = T eller C)

NS W W1
(WS=T)
W1
(WS=C)
H ØD
125 300 595 600 119 124
160 300 595 600 124 159
200 450 595 600 129 199
250 450 595 600 139 249

WS-T = Standard T-profil, ruta 600×600
WS-C = Clip-in tak, ruta 600×600 (Dampa)

Vikt

NS  kg
125 1.5
160 1.5
200 3.3
250 3.4
315 6.6

Material

 Komponent  Material  Anmärkning
 Övre plåt  Stål
  Övre plåt,
undertaksanpassad modell (WS)
  Stål
 Frontplåt  Stål
 Avskärmningslister (DP)  Skumplast
 Stos med packning  Galvaniserat stål  Gummipackning
 Installationsplåt (PI)  Stål
 Ytbehandling  Lackerad
Vit (RAL 9003)
 Specialfärger som tillval

Tillbehör

 Tillbehör Kod  Beskrivning
 Avskärmningslister DP  Ett set lister för en spridningsbild
i 3, 2 och 1 riktningar
 Anslutningslåda TRI  För injustering och utjämning av luftflöde
och dämpning av kanalljud (polyesterfiber)
 Anslutningslåda TRH  För injustering och utjämning av luftflöde
och dämpning av kanalljud (mineralull)
 Installationsplåt PI-N  För installation i undertak med 600×600 modul,
färg vit (RAL 9003)
PI-C  För installation i undertak Clip-in-modul,
färg vit (RAL 9003)

Installationsplåt  (PI)



Funktion

  • Luft tillförs rummet via sidospalterna och blandas med rumsluften utanför spridaren.
  • Rekommenderad maximal lufttemperaturskillnad mellan tilluft och rumsluft är 10 °C.
  • Med hjälp av avskärmningslister fås en spridningsbild i olika (1, 2 och 3) riktningar.

Produktmodeller

Halton Jaz JDA/S (slät frontplåt)

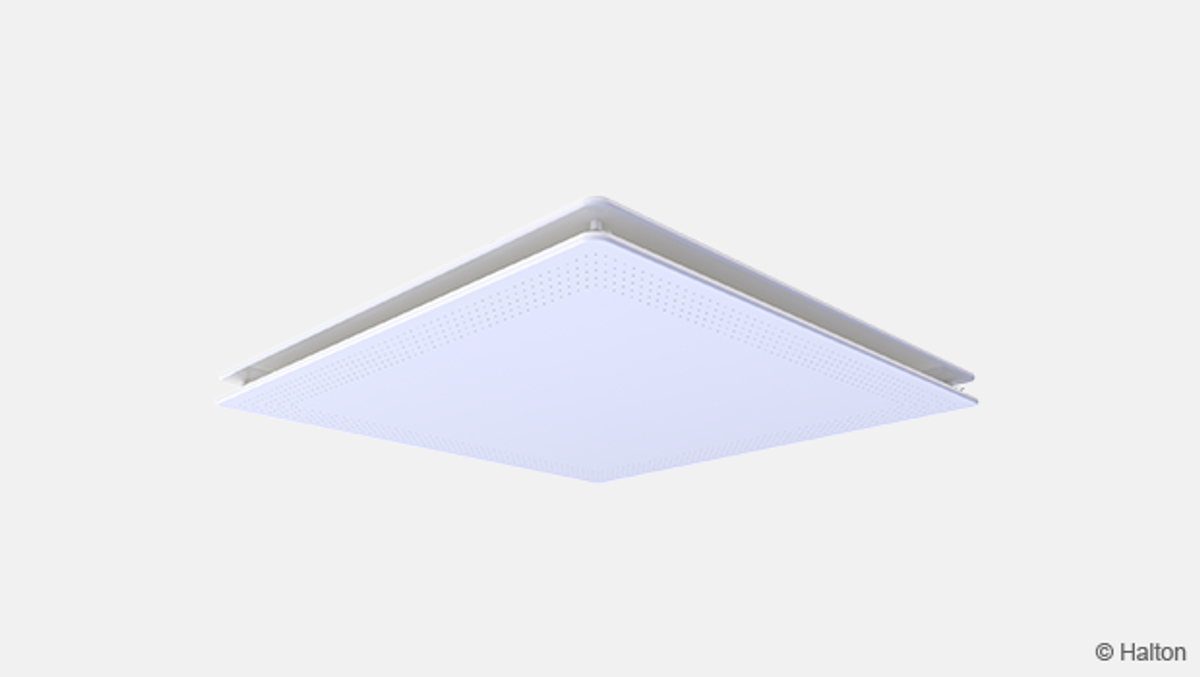

Halton Jaz JDA/P (perforerad frontplåt)

Halton Jaz JDA, undertaksanpassad modell (WS=T eller C)

Installation

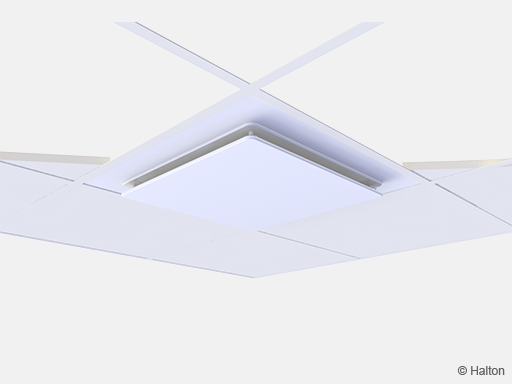

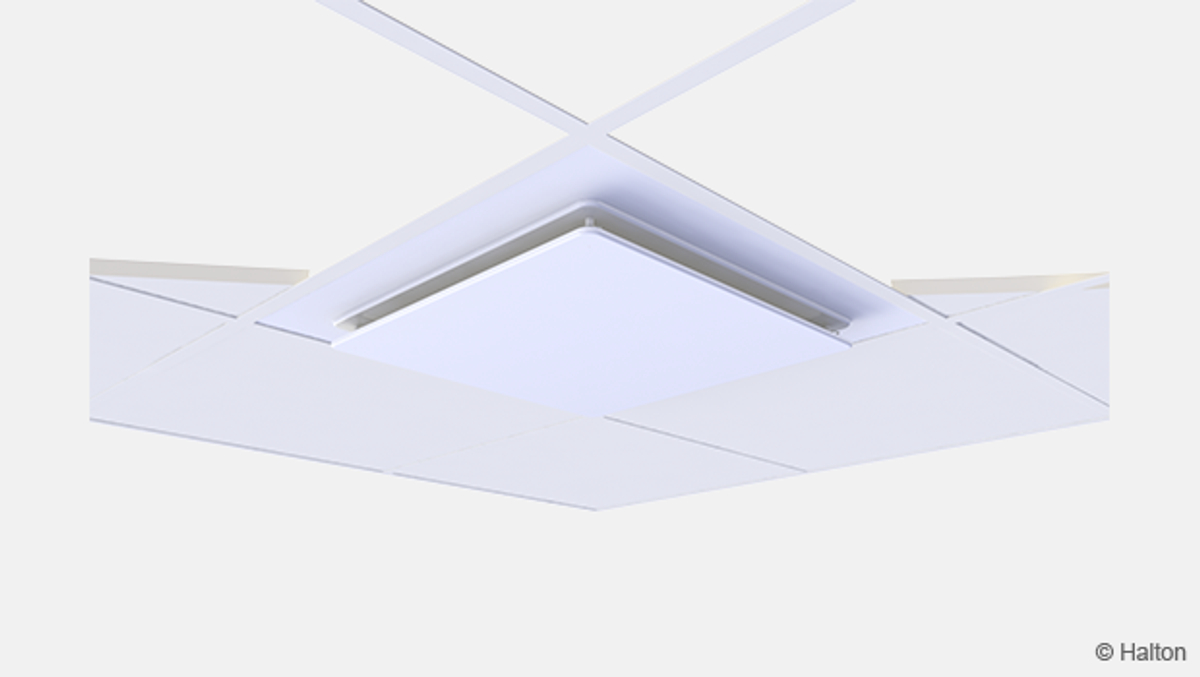

Fig.1. Halton Jaz JDA (slät) installation med takplatta (PI)

Spridaren ansluts direkt till kanalen med skruvar eller nitar, eller alternativt mot anslutningslådan Halton TRI eller Halton TRH.

Önskad spridningsbild väljs vid installationen med hjälp av avskärmningslister enligt installationsmanualen.

Ett minsta skyddsavstånd på 3xD uppströms spridaren rekommenderas.

När spridaren används för frånluft används ej avskärmningslister.

Installation i undertak

Ø D Ø d
124 160
159 215
199 255
249 320
314 405

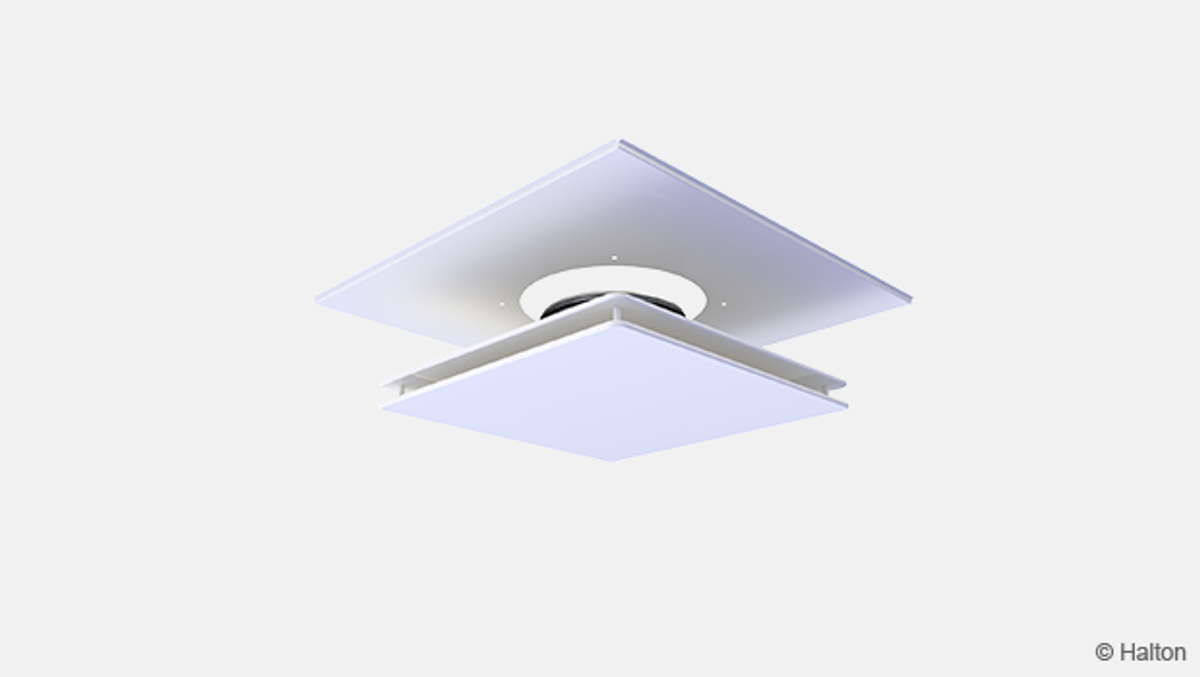

Installation med takplatta  (PI)

Takplattan möjliggör installation i olika modulära undertaksplattor.



Kod  Beskrivning
PI-N  T-profiltak
PI-C  Clip-in tak (Dampa)

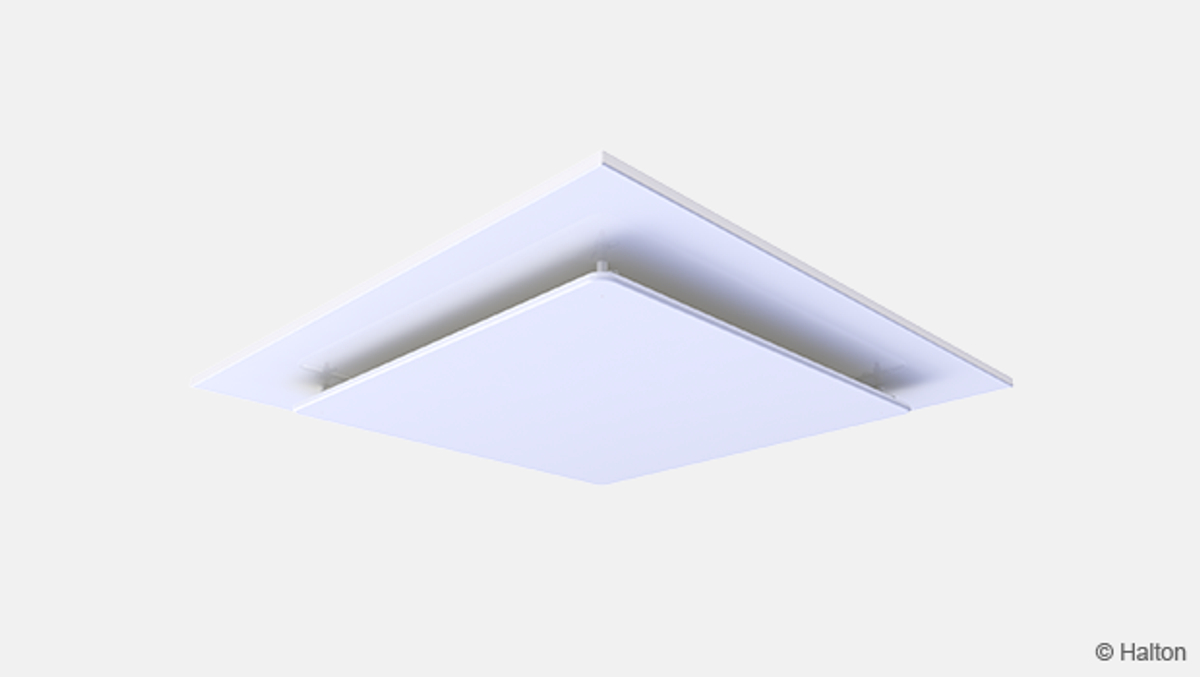

Installation med understaksanpassad modell (WS)

Kod  Beskrivning
WS-T  T-bar tak
WS-C  Clip-in tak (Dampa)

Installation med Halton TRI eller Halton TRH

Spridarens stos i anslutningslådan Halton TRI kan installeras invändigt eller utvändigt vid lådans botten. Spridarens höjd vid utvändig installation framgår av tabellen nedan. När stosen i Halton TRI är infälld (som på bilden till höger ovan) minskar höjden på H och H1 med 60mm (see images below).

Option 1: Spridarens stos installerad utvändigt i anslutningslådan (Halton TRI eller Halton TRH)

Option 2:  Spridarens stos installerad invändigt i anslutningslådan (Halton TRI)

NS Ø D1 Halton TRI H H1
125 100 TRI-100-125 91 248
125 125 TRI-125-125 91 278
160 100 TRI-100-160 96 253
160 125 TRI-125-160 96 283
160 160 TRI-160-160 96 323
200 125 TRI-125-200 101 288
200 160 TRI-160-200 101 328
200 200 TRI-200-200 101 378
250 160 TRI-160-250 111 338
250 200 TRI-200-250 111 388
250 250 TRI-250-250 111 452
315 200 TRI-200-315 121 398
315 250 TRI-250-315 121 462
315 315 TRI-315-315 121 508
NS Ø D1 Halton TRH H H1
125 100 TRH-100-125 80 232
125 125 TRH-125-125 80 260
160 100 TRH-100-160 85 237
160 125 TRH-125-160 85 265
160 160 TRH-160-160 85 297
200 125 TRH-125-200 90 270
200 160 TRH-160-200 90 302
200 200 TRH-200-200 90 354
250 160 TRH-160-250 100 312
250 200 TRH-200-250 100 364
250 250 TRH-250-250 100 416
315 200 TRH-200-315 110 374
315 250 TRH-250-315 110 426
315 315 TRH-315-315 110 491

Den tekniska prestandan för kombinationen tilluftsspridare och låda visas separat för dessa två olika installationer.

Injustering

Det går inte att justera in luftflödet i själva spridaren.

Vi rekommenderar att spridaren ansluts till en Halton TRI/TRH-anslutningslåda för att möjliggöra mätning och injustering av luftflödet. Tilluftsflödet bestäms med hjälp av mät- och injusteringsspjället MSM.
Öppna frontplåten, för in slangarna och ställvredet genom spridarens sidospalt. Sätt tillbaka frontplåten.

Mät upp differenstrycket med en manometer. Luftflödet beräknas enligt formeln nedan:

Justera in luftflödet genom att vrida ställvredet tills önskad inställning uppnåtts. Lås fast spjälläget med en skruv.
Stoppa tillbaka slangarna och vredet i lådan och sätt tillbaka spridarens frontplåt.

k-värdet för installationer med olika säkerhetsavstånd (D = kanaldiameter)

TRI > 8xD min 3xD
100 6.0 7.5
125 9.9 12.6
160 16.9 21.9
200 28.3 32.0
250 47.9 51.5
315 78.6  –
TRH > 8xD min 3xD
100 6.5 7.5
125 10.8 12.6
160 19.4 21.9
200 29.7 31.0
250 48.8 51.5

Service

Öppna spridarens frontplåt och rengör delarna med en fuktig trasa.
Tryck tillbaka frontplåten på plats till den snäpper fast.

Alternativ med anslutningslåda

Öppna spridarens frontplåt.
Ta bort mät- och injusteringsspjället genom att försiktigt dra i dess axel
Obs! inte ställvredet eller mätslangarna!.

Rengör delarna med en fuktig trasa. Sänk inte ner dem i vatten.

Sätt tillbaka mät- och injusteringsspjället genom att trycka på axeln tills
stoppet tar emot. Tryck tillbaka frontplåten på plats till den snäpper fast.

Beskrivningstext

Spridaren är utförd i standardvitfärgat (RAL 9003) lackerat stål. Luft tillförs i rummet genom sidospalten, vilket ger en god blandning. Välj mellan 1-, 2- eller 3 vägsspridning genom att forma avskärmningslister på olika sätt.

Alternativ 1: Ingen anslutningslåda

Spridaren har en stos med inbyggd packning för anslutning mot cirkulär kanal.
Spridaren har en avtagbar slät eller perforerad frontplåt som gör det möjligt att komma åt kanalen.

Alternativ 2: Med anslutningslåda

Spridaren ansluts till en anslutningslåda utrustad med ett mät- och injusteringsspjäll.
Spridaren har en avtagbar slät eller perforerad frontplåt som gör det möjligt att komma åt mät- och injusteringsspjället i lådan.
Anslutningslådan har en packningsförsedd stos för lufttät kanalanslutning.
Anslutningslådan är försedd med ljuddämpningsmaterial av polyesterfiber med tvättbar yta.

Beställningskod

JDA/S-D; CO-WS-ZT

S = Modell
S     Slät frontplåt
P     Perforerad frontplåt

D = Kanalanslutningsstorlek
125, 160, 200, 250, 315

Andra alternativ och tillbehör

CO  = Färg
SW   Standard, vit (RAL 9003)
X      Specialfärg    (RAL)

WS = Undertaksanpassad modell
NA   Inte angivet
T      Standard T-profil, ruta 600×600
C     Clip-in tak, ruta 600×600 (Dampa)

ZT  = Kundanpassad produkt
N      Nej
Y      Ja (ETO)

Underprodukter

DP    Avskärmningslister
PI     Plåt för takinstallation:
PI-N    T-profil
PI-C    Clip-in (Dampa)

Anslutningslådor med luftflödesstyrning och ljuddämpning
Halton TRI/S    för tilluft
Halton TRI/E    för frånluft
Halton TRH/S   för tilluft

Kodexempel

         JDA/S-200, CO=SW, WS=NA, ZT=N
