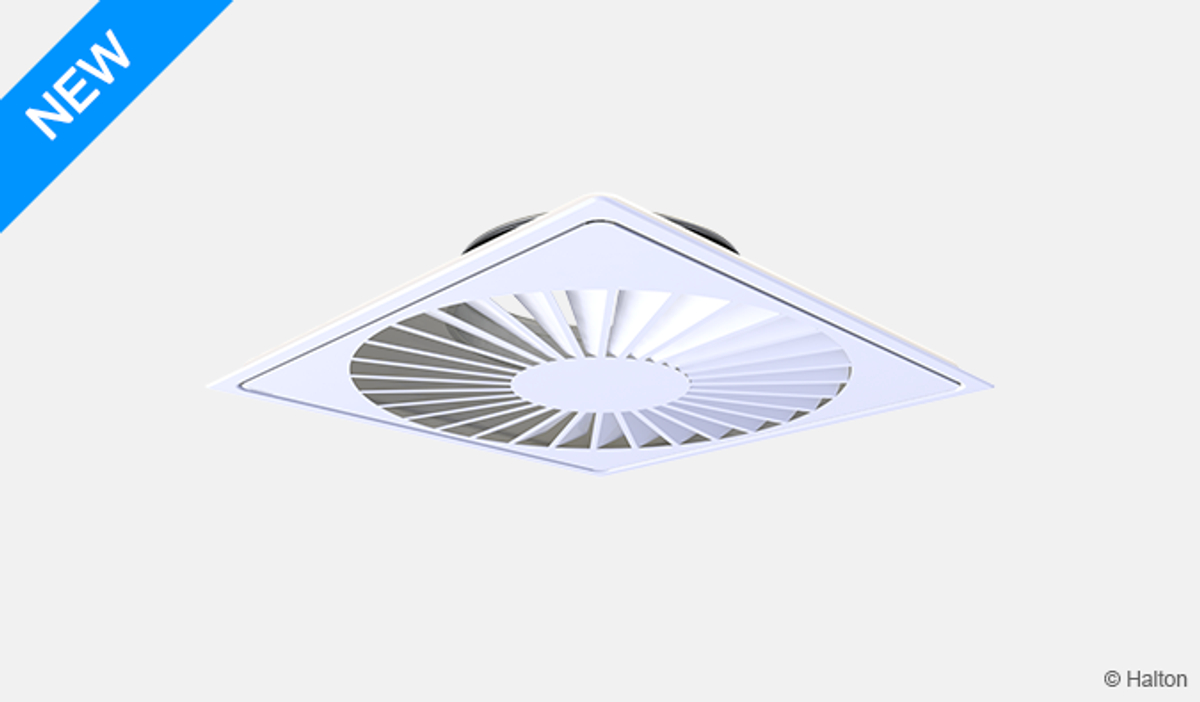

NYHET! Halton Jaz JWC – Virvelspridare

Översikt

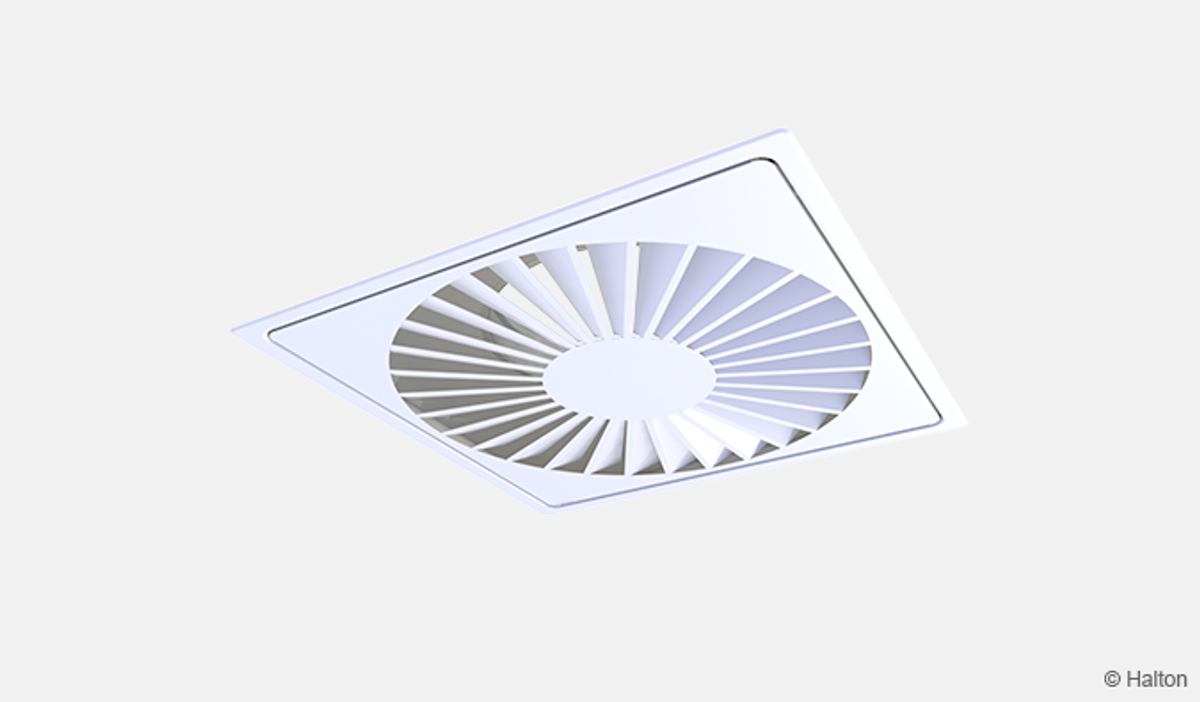

Halton Jaz JWC är en fyrkantig spridare som tillhandahåller luft i ett virvelmönster. Den passar för installation i undertak. Den är noggrant utformad och testad i Halton Innovation Hub i syfte att säkerställa tyst drift även vid högre luftflöden.

Tillämpningsområde

• Ventilation i kontor, sjukhussalar, skolor och allmänna utrymmen.

Huvudfunktioner

• Virvelfunktion med fasta blad
• Tyst gång även vid stora luftflöden
• Justera och mäta med Halton Pop PDI anslutningslåda

Driftprincip

Fig. 1. Driftprincip för Halton Jaz JWC

Luft tillförs till utrymmet genom tangentiellt riktade fasta blad, vilket skapar spridningsbildens virvelmönster. Funktionen genererar hög induktionshastighet, vilket effektivt minskar tilluftens hastighet.

Tekniska data

Funktioner och alternativ

* Beställs separat

Snabbval

Värden med injusteringsmodul (MSM) helt öppen.

Fig. 2. Snabbval med enheten l/s

Fig. 3. Snabbval med enheten m³/h

Konstruktion och materialer

Ca

Dimensioner och vikt

Fig. 2. Dimensioner på Halton Jaz JWC-spridaren.

Halton Jaz JWC med Halton Pop PDI-anslutningslåda

Fig. 3. Dimensioner för Halton Jaz JWC med Halton Pop PDI-anslutningslåda, utvändigt placerad anslutningsstos

Fig. 4. Dimensioner för Halton Jaz JWC med Halton Pop PDI-anslutningslåda, invändigt placerad anslutningsstos

Beskrivningstext

Kvadratisk spridare med virvelfunktion för undertaksmontering, som uppfyller följande krav:

Struktur

• Frontplåten kan öppnas och tas bort för att möjliggöra allmänt underhåll och rengöring.
• Specialverktyg ska inte behöva användas.
• Virvelluftföredelning
• Enhetsbredd 595 mm, höjd 70 mm.
• Inloppskanalens diameter 160, 200, 250 eller 315 mm.

Material

•  Hölje och frontplåt tillverkad av stål.
• Hölje och frontplåt vit, pulverlackerad i RAL 9003, 30 % glansvärde.
• Anslutningsstosen utförs av förzinkat stål.
• Anslutningsstosen utrustad med en fast packning.

Modell med anslutningslåda

• Spridaren ska anslutas med en anslutningslåda i förzinkat stål Halton Pop PDI.
• Anslutningslådan har en inbyggd packning för att säkerställa en lufttät kanalanslutning.
• Anslutningslådan har ett borttagbart injusteringsdon MSM för tilluft eller MEM för frånluft.

Förpackning och identififikation

• Produkten förses med ett avtagbart plastskydd.
• Produkten packas i en kartong.
• Produkten identifieras med etiketter fästa både på produkten och på kartongen.

Installation

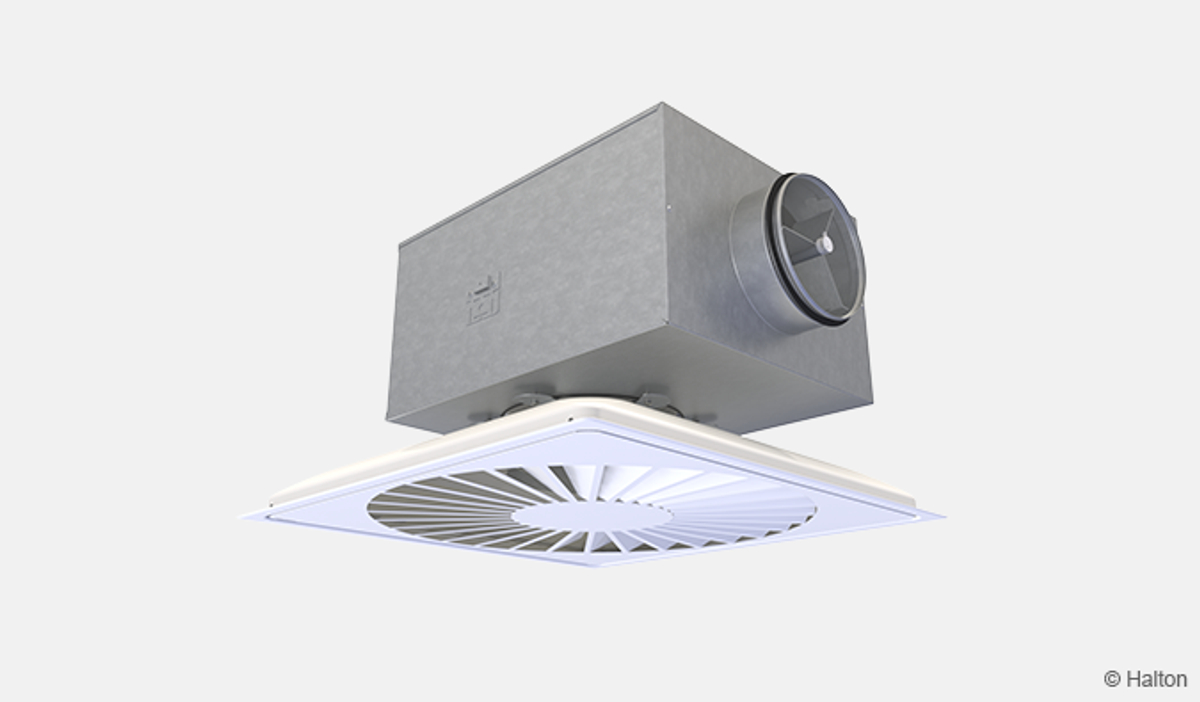

Fig. 4. Halton Jaz JWC-spridare ansluten till en Halton Pop PDI-anslutningslåda

Spridaren finns i storleken 595 × 595 mm för direkt installation i modulära T-stångstak (600 × 600) antingen
ovanför eller under listen.

Spridaren fästs normalt mot en anslutningslåda Halton Pop PDI (se Fig. 4). Den går även att ansluta direkt i kanalen med nitar eller skruvar. Om så är fallet är det minsta säkerhetsavståndet till nästa T-stycke eller böj tre gånger kanalens diameter (3xØD).

Driftsättning

Fig. 5. Justering av luftflödet för spridaren och anslutningslådan.

Luftflödestyrning

Spridaren själv har inga möjligheter att injustera luftflödet. För att justera och mäta tilluftsflödet ska spridaren kombineras med Halton Pop PDI-anslutningslådan med mät- och injusteringsdonet MSM. Vid tilluft
rekommenderas användning av injusteringsdonet MEM. Det går det inte att mäta frånluftsflödet med hjälp av
injusteringsdonet MEM.

Öppna frontplåten och för in slangarna och ställvredet genom frontplåten (se Fig. 5). Sätt tillbaka frontplåten.
Mät upp tryckskillnaden med en manometer. Beräkna luftflödet enligt formeln nedan:

där

• q_v           Luftflöde [l/s] or [m³/h]
• ∆p_m      Uppmätt tryck [Pa]
• k            k-faktoren (se tabellen nedan)

Justera in luftflödet genom att vrida injusteringsvredet tills du uppnått önskat luftflöde (tryckskillnad).

Sätt tillbaka slangarna och injusteringsvredet i anslutningslådan. Spjällpositionen kan låsa med en skruv med räfflat huvud på justeraren.

Underhåll

Öppna spridarens frontplåt och låt den hänga i gångjärnen.

Torka av spridarens hölje och frontplåten med en fuktig trasa.

Sätt tillbaka frontplåten efter rengöringen.

Alternativ för anslutningslåda

Ta bort mät- och injusteringsmodulen genom att försiktigt dra i dess axel (inte i ställvredet eller mätrören).

Rengör delarna med en fuktig trasa. Sänk inte ner dem i vatten. Torka även insidan på lådan. Ta vid behov bort ljuddämpningsmaterialet.

Sätt tillbaka modulen genom att trycka på axeln tills stoppet tar emot.

Sätt tillbaka frontplåten efter rengöringen.

Beställningskod

JWC-D-A; CO-ZT

Beställningskodexempel

JWC-160-600; CO=SW, ZT=N
