Halton Jaz JSC – Spridare med dysa

Översikt

Halton Jaz JSC är det perfekta valet för en mängd olika användningsområden, från arbetsplatser till sjukhus,
tack vare dess höga inblandningseffekt. Den här fyrkantiga spridaren finns med tre olika frontplåtsmodeller,
som alla har olika antal dysor och har utformats för specifika luftflödeskrav.

Tillämpningsområde

• Ventilation i kontor, sjukhussalar, skolor och allmänna utrymmen.

Huvudfunktioner

• Justerbara dysor
• Tyst gång även vid stora luftflöden
• Justera och mäta med Halton Pop PDI anslutningslåda
• Undertaksadaptrar är tillgängliga för olika undertakstyper

Driftprincip

Fig. 1. Driftprincip för Halton Jaz JSC

Luften tillförs lokalen genom frontplåtens dysor. Dysornas utformning med två kanaler ger tyst drift och hög
induktionshastighet.

Spridarens spridningsbild kan justeras genom att vrida dysorna i önskad riktning. Som standard har dysans
spridningsbild fyra riktningar. Andra mönster som används ofta är 3, 2 och 1 riktning., men anpassade mönster
kan också användas tack vara de individuellt justerbara dysorna. Riktningen på inblåsningen påverkar inte
ljudnivån, tryckfallet eller luftflödets storlek.

Rekommenderad maximal temperaturdifferens mellan tilluft och rumsluft är 10 °C.

Tekniska data

Funktioner och altervativ

* Beställs separat

Snabbval

Värden med injusteringsmodul (MSM) helt öppen.

Fig. 2. Snabbval med enheten l/s

Fig. 3. Snabbval med enheten m³/h

Konstruktion och materialer

Dimensioner och vikt

Fig. 4. Mått för Halton Jaz JSC-spridare, 600×600 mm (vänster) och 420×420 mm (höger)

Halton Jaz JSC med Halton Pop PDI – anslutningslåda

Fig. 5. Dimensioner för Halton Jaz JSC med Halton Pop PDI-anslutningslåda, utvändigt placerad anslutningsstos

Fig. 6. Dimensioner för Halton Jaz JMC med Halton Pop PDI-anslutningslåda, invändigt placerad anslutningsstos

Beskrivningstext

Spridare med kvadratisk dysa för undertaksmontering, som uppfyller följande krav:

Struktur

• Frontplåten kan öppnas och tas bort för att möjliggöra allmänt underhåll och rengöring.
• Specialverktyg ska inte behöva användas.
• Luftfördelning i fyra riktningar.
• Individuellt justerbara dysor för att ändra luftfördelningen vid behov.
• Dysor med två öppningar för att säkerställa effektiv luftblandning och tyst drift.
• Enhetsstorlekar:
  • 595 x 595 mm, höjd 70 mm
  • 420 x 420 mm, höjd 50 mm
• Inloppskanalens diameter 125, 160, 200, 250 eller 315 mm.

Material

• Hölje och frontplåt tillverkad av stål.
• Hölje och frontplåt vit, pulverlackerad i RAL 9003, 30 % glansvärde.
• Anslutningsstosen utförs av förzinkat stål.
• Anslutningsstosen utrustad med en fast packning.

Modell med anslutningslåda

• Spridaren ska anslutas med en anslutningslåda i förzinkat stål Halton Pop PDI.
• Anslutningslådan har en inbyggd packning för att säkerställa en lufttät kanalanslutning.
• Anslutningslådan har ett borttagbart injusteringsdon MSM för tilluft eller MEM för frånluft.

Förpackning och identififikation

• Produkten förses med ett avtagbart plastskydd.
• Produkten packas i en kartong.
• Produkten identifieras med etiketter fästa både på produkten och på kartongen.

Installation

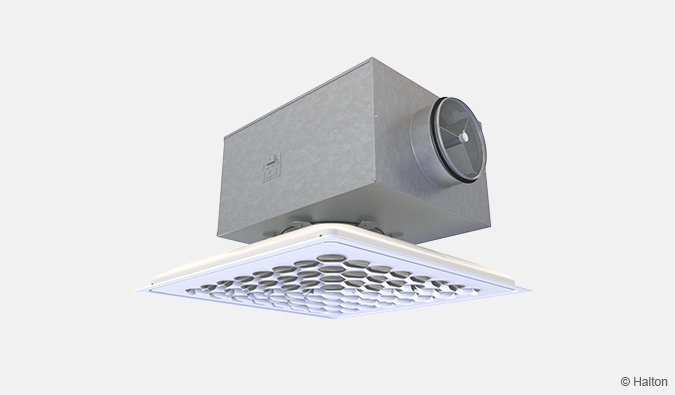

Fig. 7. Halton Jaz JSC ansluten till en Halton Pop PDI-anslutningslåda

Spridaren finns i storleken 595 × 595 mm för direkt installation i modulära T-stångstak (600 × 600) antingen
ovanför eller under listen.

Spridaren fästs normalt mot en anslutningslåda Halton Pop PDI (se Fig. 7). Den går även att ansluta direkt i
kanalen med nitar eller skruvar. Om så är fallet är det minsta säkerhetsavståndet till nästa T-stycke eller böj tre gånger kanalens diameter (3xØD).

Anpassningar för olika undertakstyper kan göras med storleken 420 x 420 mm och en separat
undertaksadapter (CA, beställs som tillbehör, se Fig. 6). I avsnittet Nedladdning kan du läsa mer om
undertaksadaptrarna.

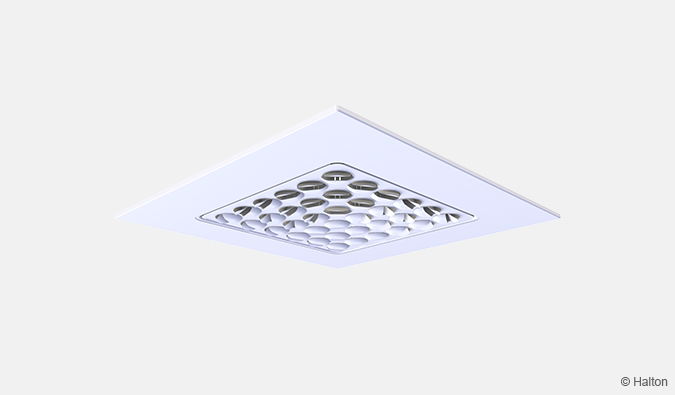

Fig. 8. Halton JSC-420 med 595 × 595 mm undertaksadapter (CA)

Driftsättning

Fig. 9. Justering av luftflödet för spridaren och anslutningslådan.

Luftflödestyrning

Spridaren själv har inga möjligheter att injustera luftflödet. För att justera och mäta tilluftsflödet ska spridaren
kombineras med Halton Pop PDI-anslutningslådan med mät- och injusteringsdonet MSM. Vid tilluft
rekommenderas användning av injusteringsdonet MEM. Det går det inte att mäta frånluftsflödet med hjälp av
injusteringsdonet MEM.

Öppna frontplåten och för in slangarna och ställvredet genom frontplåten (se Fig. 8). Sätt tillbaka frontplåten.
Mät upp tryckskillnaden med en manometer. Beräkna luftflödet enligt formeln nedan:

där

• q_v           Luftflöde [l/s] or [m³/h]
• ∆p_m      Uppmätt tryck [Pa]
• k            k-faktoren (se tabellen nedan)

Justera in luftflödet genom att vrida injusteringsvredet tills du uppnått önskat luftflöde (tryckskillnad).

Sätt tillbaka slangarna och injusteringsvredet i anslutningslådan. Spjällpositionen kan låsa med en skruv med
räfflat huvud på justeraren.

Underhåll

Öppna spridarens frontplåt och låt den hänga i gångjärnen. Varje dysa kan enkelt tas bort genom att trycka in
spärrarna och trycka ut dysan genom frontplåten.

Torka av spridarens hölje, dysorna och frontplåten med en fuktig trasa.

Sätt tillbaka dysorna i frontplåten genom att trycka in dem. Sätt tillbaka frontplåten efter rengöringen.

Alternativ för anslutningslåda

Ta bort mät- och injusteringsmodulen genom att försiktigt dra i dess axel (inte i ställvredet eller mätrören).

Rengör delarna med en fuktig trasa. Sänk inte ner dem i vatten. Torka även insidan på lådan. Ta vid behov bort
ljuddämpningsmaterialet.

Sätt tillbaka modulen genom att trycka på axeln tills stoppet tar emot.

Sätt tillbaka frontplåten efter rengöringen.

Beställningskod

JSC-D-A; CO-ZT

Beställningskodexempel

JSC-125-420; CO=SW, ZT=N
