Halton Max One Circular (MOC) – Ilmamääräsäädin

Pyöreä ilmamääräsäädin monenlaisiin muuttuvan ilmavirran vakiosovelluksiin. Nopea ja helppo käyttöönotto sekä asiakkaan yksilöllisten tarpeiden mukaan tehtaalla asetetut ilmavirran raja-arvot.

•    Ristikkäiset mittausputket keskiarvon laskemiseen, perustoimilaitteet, ilmavirran nopeus 1–10 m/s
•    Soveltuu sekä tulo- että poistoilmasovelluksiin
•    Saatavana myös Halton Vita OR ‑leikkaussali ja Halton Workplace-sovelluksiin

Yleiskuvaus

Pyöreä ilmamääräsäädin monenlaisiin IMS-vakiosovelluksiin. Nopea ja helppo käyttöönotto sekä asiakkaan yksilöllisten tarpeiden mukaan tehtaalla asetetut ilmavirran raja-arvot.

  • Ristikkäiset mittausputket keskiarvon laskemiseen, perustoimilaitteet, ilmavirran nopeus 1–10 m/s
  • Soveltuu sekä tulo- että poistoilmasovelluksiin
  • Saatavana myös Halton Vita OR ‑leikkaussali ja Halton Workplace sovelluksiin

Tuotemallit ja ‑vaihtoehdot

  • Saatavana läppätiivisteellä (EN 1751, luokan 4 tiiviys) ja/tai ulkoisella eristyksellä varustetut mallit
  • Useita liitäntäkokoja välillä 100–630 mm
  • Materiaalivaihtoehdot sinkitty teräs ja haponkestävä teräs (EN 1,4404, AISI 316L)
  • Useita toimilaitevaihtoehtoja
  • Äänenvaimentimia ja jälkilämmittimiä on saatavana lisävarusteena

Tuotteen muut ominaisuudet

  • Maksimipaine-ero: 1 000 Pa ilmavirtasäätimeen nähden
  • Käyttölämpötila: ympäristön lämpötila 0–50 ºC
  • Ympäristön suhteellinen kosteus: <95 %, ei kondensoitumista

Toimintaperiaate

Koodiselitys
1.    Ilmamääräsäädin
2.    Ilmavirtauksen suunta
3.    Mittausosa
4.    Ilmavirran säätölaite (VAV)
5.    Toimilaite
6.    Läppä

Ilmamääräsäätimessä ristimallinen ilmavirran mittausosa, ilmavirran säätölaite, toimilaite ja läppä (tiivisteellä varustettuna tai ilman tiivistettä). Ilmavirran säätölaite on integroitu toimilaitteeseen.

Ilmamääräsäädin voi toimia joko tulo- tai poistoyksikkönä. Se pitää ilmavirran määritetyllä tasolla tarkan mittauksen ja ilmavirran säädön avulla riippumatta huoneen olosuhteiden tai kanavapaineen vaihteluista. Ilmavirran mittaus perustuu paine-eroon, jonka mittausosan erittäin tarkat imuputket tunnistavat. Putket on suunniteltu siten, että ne mahdollistavat herkkyyden matalissa ilmavirroissa ja alhaisen melutason korkeissa ilmavirroissa.

Kun huoneen olosuhteet muuttuvat, säätöjä voidaan tehdä manuaalisesti käyttöliittymästä tai erilaisilla antureilla, kuten käyttäjämäärien tai huonepaineen antureilla, termostaateilla tai ajastimilla. Olosuhteita voidaan myös hallita etäohjatusti rakennusautomaatiojärjestelmän (BMS) avulla. Ohjaussignaali ja imuputkista saadut ilmavirran mittaustiedot käsitellään ilmavirran säätölaitteessa. Tämä antaa toimilaitteelle komennon muuttaa ilmavirtasäätimen läpän asentoa, jotta ilmavirta pysyy ennalta määritetyssä asetusarvossa.

Ilmavirran asetusarvoa voidaan säätää minimi- ja maksimiasetusten välillä huonetermostaatin käyttöliittymän tai rakennusautomaatiojärjestelmän avulla. Ilmavirran säätölaite voi myös lähettää todelliset arvot takaisin huonetermostaatin käyttöliittymään. Huonetermostaatin käyttöliittymän ja ilmavirran säätölaitteen välisessä signaalissa käytettävä yhteysprotokolla vaihtelee toimilaitteen mallin mukaan.

Lisätietoja saatavilla olevista toimilaitemalleista on kohdassa Toimilaitteet.

Tekniset tiedot

Halton Max One Circular ilmamääräsäätimestä on saatavana neljä tuotemallia: G ja I:

  • Tuotemalleissa G ja I on läppätiiviste ilmatiivistä sulkeutumista varten.
  •  I-tuotemallissa on 50 mm:n eristys äänenvaimennukseen.
Ominaisuus Tuote-
malli
G
Tuote-
malli
I
Läppätiiviste x x
50 mm
ulkoinen eristys
x
Tiiviys EN 1751,
luokka C ja luokka 4
x x
Vääntömomentti
vähintään 5 Nm
Koot
100-250
Koot
100-250
Vääntömomentti
vähintään 10 Nm
Koot
315-630
Koot
315-630

Pikavalinta

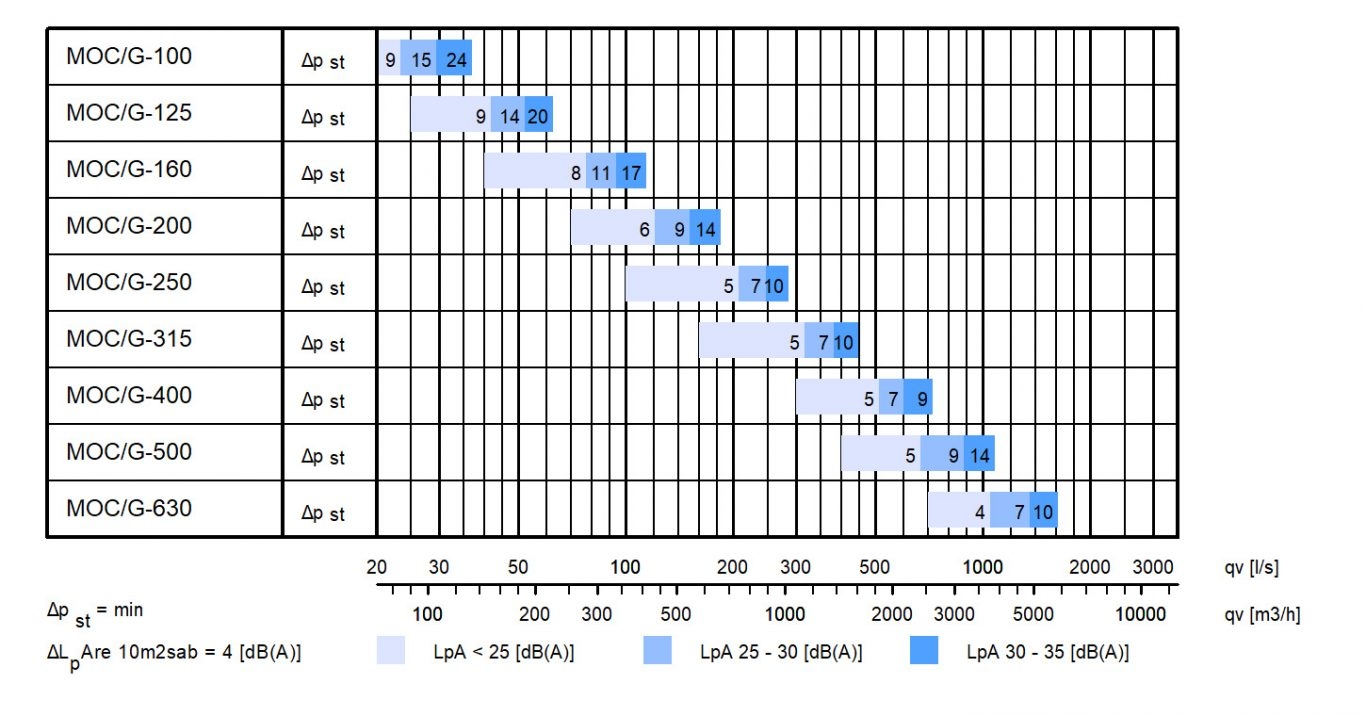

Halton Max One Circularin ilmavirran säätöalueet ilmannopeuden ollessa 1–10 m/s.
Koskee läppätiivisteellä varustettuja ilmamääräsäätimiä (mallit G ja I) ja kaikkia toimilaitteita Halton ED:tä lukuun ottamatta.

MOC_G_quick_selection

NS (mm) qv
min – max (l/s)
qv
min – max (m3/h)
100 8 – 79 28 – 283
125 12 – 123 44 – 442
160 20 – 201 72 – 724
200 31 – 314 113 – 1131
250 49 – 491 177 – 1767
315 78 – 779 281 – 2806
400 126 – 1257 452 – 4524
500 296 – 1964 707 – 7069
630 312 – 3117 1122 – 11222

System package

Halton Workplace WRA room automation system package for Halton Max One (MOC) airflow management damper

Halton Workplace WRA is part of the Halton Workplace solution offering.

Fig.1. Halton Jaz JDA static diffuser and Halton Max One Circular VAV damper combined with a Halton Workplace room automation controller.

Halton Workplace WRA is a controller especially designed for controlling the automation system of office spaces and meeting rooms. It is used for controlling the ventilation airflow, room temperature, and indoor air quality.

The Halton Workplace WRA room automation package consists of a controller unit and optional components depending on customer needs: a wall panel and sensors for temperature, CO2, occupancy, pressure, and condensation.

There are options available for the controller unit and wall panel, depending on the number of controls and sensors required. The Halton Workplace WRA room automation controller is always combined with other Halton products for adaptable and high-level indoor climate.

Application area

  • Controlling the ventilation airflow, room temperature, and indoor air quality in office spaces and meeting rooms
  • The Halton Workplace WRA room automation controller is an important part of the Halton Workplace system, controlling room units and airflow control dampers
  • Overall Halton Workplace System includes:
    • Room air conditioning applications with Halton Workplace WRA room automation controller:
      • Active chilled beams
      • Exhaust units
      • VAV dampers
      • Active VAV diffuser
  • Halton Max MDC zone control dampers
  • Halton Workplace WSO system optimiser
Key features
  • Factory-tested controller and wiring, easy to install
  • Pre-installed project-specific parameters, quick to commission
  • Several operating modes based on occupancy, thermal comfort, and indoor air quality
  • Enables fully flexible layout solutions for changing needs in office environments
  • Highly energy-efficient and reliable system operation

Operating principle

The Halton Workplace WRA room automation controller operates with Variable Air Volume (VAV) dampers and active chilled beams of the Halton Workplace system. These are used for adjusting the ventilation airflow, room temperature, and indoor air quality in office spaces.

Each room unit in an office space can have its own dedicated Halton Workplace WRA room automation controller, or a single controller can control multiple room units. The Halton Workplace WRA room automation controller can automatically adjust the system according to the indoor environment level preferred by users. Each room unit having its own dedicated controller brings maximum flexibility.

Room automation: Halton Jaz JDA and Halton Max One Circular (MOC) VAV damper controlled with Halton Workplace WRA room automation controller

Fig.2. Halton Jaz JDA diffuser and Halton Max One Circular VAV damper, controlled with Halton Workplace WRA room automation controller in a single office room

Room automation description

In this configuration, the Halton Workplace WRA room automation controller (type DXR2.E12P-102A) controls a Halton Jaz JDA diffuser that is combined with a Halton Max One Circular VAV damper. External CO2 and occupancy sensors are installed in the room. The temperature sensor is integrated into the wall panel (type QMX3.P34). The system also includes an exhaust VAV damper and radiator heating water valve control. One Halton Workplace WRA room automation controller can individually control up to four room units, and there can be several Halton Workplace WRA room automation controllers in the room.

Design criteria for room automation
  • Supply airflow control
  • Exhaust airflow control
  • Window switch control
  • External CO2 and occupancy sensors
  • Wall panel with temperature sensor and display
  • Radiator heating water valve control

Schematic drawing

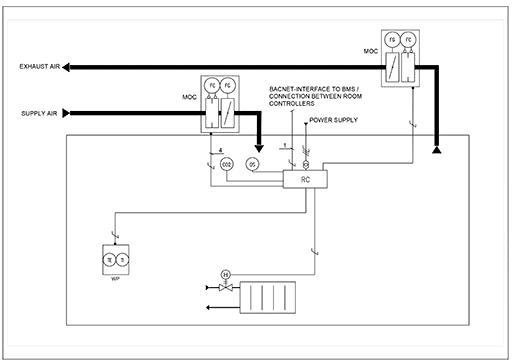

Fig.3. Schematic drawing: Halton Jaz JDA diffuser and Halton Max One Circular VAV damper, controlled with Halton Workplace WRA room automation controller

Equipment list
Code Equipment
RC Controller unit
FG Airflow damper actuator
FC Airflow measurement
H Water valve actuator
OS Occupancy sensor
CO2 CO2 sensor
WP Wall panel
TE Temperature sensor
TI Temperature display

Wiring diagram

For the wiring diagram of similar configuration, see the product pages of the Halton Workplace WRA room automation controller.

Components and order code examples for the system

  • 1 x Passive diffuser: Halton Jaz JDA
    – JDA/S-125(R4) WS=NA, CO=W, ZT=N + TRI/S-125-125(N)
  • 1 x VAV damper: Halton Max One Circular
    – MOC/G-125, MA=CS
  • 1 x Exhaust unit: Halton AGC Exhaust grille + Halton PRL Plenum for grilles
    – AGC/N-400-100 FS=CL, ME=A, FI=PN, CO=W, ZT=N+PRL/F-400-100-160
  • 1 x VAV damper: Halton Max One Circular
    – MOC/G-160, MA=CS
  • Automation package: 1 x Halton Workplace WRA room automation controller unit with related components
    – WRA/MOC-E21-EV-EX4, WP=34, LC=NA, SE=NA, SW=NA, ST=NA, SL=OE, PM=NA, TC=NA, CV=NA, RV=RA, ZT=N

Note: For more information, see the product pages of the Halton Workplace WRA room automation controller.

Rakenne ja materiaalit

Osa Materiaalivaihtoehto:
sinkitty teräs
(tilauskoodi MA=CS)
Materiaalivaihtoehto:
haponkestävä teräs
(tilauskoodi MA=AS)
Kotelo Sinkitty teräs Haponkestävä teräs
(EN 1.4404 / AISI 316L)
Säätimen läppä Sinkitty teräs Haponkestävä teräs
(EN 1.4404 / AISI 316L)
Akseli Sinkitty teräs Haponkestävä teräs
Läppätiiivste
(mallit G ja I)
EPDM-kumi EPDM-kumi
Kanavatiivisteet
(vulkanoitu koteloon)
1C-polyuretaanihybridi 1C-polyuretaanihybridi
Mittausosa Alumiini Haponkestävä teräs
Ulkoinen eristys
(mallit I ja J)
Mineraalivilla Mineraalivilla
Mittausputket PU-muovi PU-muovi


Kuva 4. Halton Max One Circular, haponkestävä malli (EN 1.4404 / AISI 316L)

Toimilaitteet

Saatavana on laaja valikoima toimilaitteita erilaisiin sovellustarpeisiin.

Kaikissa toimilaitteissa on integroitu dynaaminen paine-erotunnistin, jonka tunnistinosan läpi kulkee heikko ilmavirta. Siksi ne eivät sovi erittäin likaisiin ympäristöihin. Ilmavirran raja-arvot on asetettu tehtaalla.

Toimilaite  Kuvaus Vääntö-
momentti
Nm
Säädin
koko
 Tietoliikenne-
liitäntä
 Tilauskoodi
Halton
EM
 Analoginen toimilaite
Valmistaja: Belimo
5 100-250  DC0..10V/
2..10V
EM =
LMV-D3-MF-F.1 HI (DC 0/2…10 V), 5 Nm
Halton
EK
 Analoginen toimilaite
Valmistaja: Belimo
10 100-630  DC0..10V/
2..10V
 EK =
NMV-D3-MF-F.1 HI (DC 0/2…10 V), 10 Nm
Halton EC Actuator with NFC
connectivity for mobile
onsite parameter adjustment
(Belimo Assistant App).
Analogue or MPbus.
Manufacturer: Belimo
5 100-250 Belimo MP bus
or 0..10V/2..10V
EC = LMV-D3-MP (MP bus), 5 Nm
Halton
EE
Actuator with NFC
connectivity for mobile
onsite parameter adjustment
(Belimo Assistant App).
Analogue or MPbus.
Manufacturer: Belimo
10 100-630 Belimo MP bus
or 0..10V/2..10V
EE = NMV-D3-MP (MP bus), 10 Nm
Halton
ER
 KNX-liitännällä
varustettu toimilaite
Valmistaja: Belimo
5 100-250  KNX  ER =
LMV-D3-KNX (KNX bus), 5 Nm
Halton
ES
 KNX-liitännällä
varustettu toimilaite
Valmistaja: Belimo
10 100-630  KNX ES =
NMV-D3-KNX (KNX bus), 10 Nm
Halton
ET
 Modbus-liitännällä
varustettu toimilaite
Valmistaja: Belimo
5 100-250  Modbus  ET =
LMV-D3-MOD (Modbus RTU), 5 Nm
Halton
EU
Modbus-liitännällä
varustettu toimilaite
Valmistaja: Belimo
10 100-630 Modbus EU = NMV-D3-MOD (Modbus RTU), 10 Nm
Halton
EH
Analoginen toimilaite
Valmistaja: Siemens
5 100-250 DC0..10V/
2..10V
EH = GDB181.1E/3 (DC 0/2…10 V), 5 Nm
Halton
EG
 Analoginen toimilaite
Valmistaja: Siemens
10 100-630  DC0..10V/
2..10V
 EG =
GLB181.1E/3 (DC 0/2…10V), 10 Nm
Halton
EV
 KNX-liitännällä
varustettu toimilaite
Valmistaja: Siemens
5 100-250 KNX
communication
 EV =
GDB181.1E/KN (KNX bus), 5 Nm
Halton
EW
 KNX-liitännällä
varustettu toimilaite
Valmistaja: Siemens
10 100-630 KNX
communication
EW =
GLB181.1E/KN (KNX bus), 10 Nm
Halton
EB
Actuator with
Modbus RTU (RS-485)
Manufacturer:
Siemens
5 100-250 Modbus communication EB = GDB181.1E/MO (Modbus RTU), 5 Nm
Halton
EF
Actuator with
Modbus RTU (RS-485)
Manufacturer:
Siemens
10 100-630 Modbus communication EF = GLB181.1E/MO (Modbus RTU), 10 Nm
Halton
LK
Actuator with
LonWorks
Manufacturer:
Belimo
5 100-250 LonWorks communication LK = LMV-D3-LON (LonWorks), 5 Nm
Halton
LM
Actuator with
LonWorks
Manufacturer:
Belimo
10 100-630 LonWorks communication LM = NMV-D3-LON (LonWorks), 10 Nm
Halton
HM
Controller include actuator with
LonWorks
Manufacturer:
Distech
5 100-250 LonWorks communication HM = ECL-VAV-S, HAV (LonWorks), 5Nm
Halton
HK
Modulating actuator from Belimo:
Controller
LonWorks
Manufacturer:
Distech
10 100-630 LonWorks communication HK = ECL-VAV-N, HAV + NM24A-SR (LonWorks), 10 Nm

Mitat ja paino

Halton Max One Circular, G-malli (eristämätön)

NS

D

L

L1

L2

H

Paino (kg) **

100 99 331* 176 82 110 1.7
125 124 331* 176 82 135 1.9
160 159 331 259 82 170 2.2
200 199 331 259 82 210 2.6
250 249 331 259 82 260 3.2
315 314 331 259 82 325 3.8
400 399 500 428 82 410 5.3
500 499 630 558 149 508 13.7
630 629 630 558 149 638 18.5
*)    Pituus muuttunut 1.1.2021 (248 -> 331 mm)
**)  Paino sisältää toimilaitteen

Halton Max One Circular, I-malli (eristetty)

NS

D

L

L1

L2

H1

Paino (kg) **

100 99 331* 176 82 200 2.2
125 124 331* 176 82 225 2.7
160 159 331 259 82 260 3.6
200 199 331 259 82 300 4.4
250 249 331 259 82 350 5.3
315 314 331 259 82 415 6.8
400 399 500 428 82 500 10.2
500 499 630 558 149 600 23.6
630 629 630 558 149 730 30.8

*)    Pituus muuttunut 1.1.2021 (248 -> 331 mm)
**)  Paino sisältää toimilaitteen

Tekninen määrittely

Paineesta riippumaton muuttuvan ilmavirran säädin tulo- ja poistoilma-asennuksiin.

Rakenne

  • Ilmavirtasäätimeen kuuluu ilmavirran mittausosa, ilmavirran säätölaite ja ilmavirtasäätimen toimilaite.
  • Kanavaliitännöissä on integroidut ilmatiiviit kumitiivisteet.
  • Läppätiivisteellä varustettu ilmamääräsäädin: suljettu ilmavirtasäädin täyttää standardin EN 1751 luokan 4 tiiviysvaatimukset, ja kotelo on standardin EN 1751/C tiiviysvaatimusten mukainen.
  • Ilmamäärsäädin ilman läppätiivistettä: suljettu ilmavirtasäädin täyttää standardin EN 1751 tiiviysvaatimukset.
  • Ulkoisella eristyksellä varustetussa ilmavirtasäätimessä on 50 mm:n paksuinen mineraalivillaeriste.

Materiaali

  • Sinkittyä terästä ja ilmavirran mittausosa alumiinia
  • Haponkestävää terästä sekä mittausosa hapokestävää terästä

Sähkötiedot

  •  Digitaaliväylä ja/tai analogialiitäntä saatavana toimilaitteesta riippuen
  •  Analogisen ilmavirran säätölaitteen ohjaussignaalin syöttöalue on 0…10 VDC
    tai 2…10 VDC ja lähtöalue 0…10 VDC ilmavirran takaisinsyöttöä varten.
  •  Käyttöjännite 24 VAC

Parametriasetukset

  • Ilmavirran ääriarvot on kalibroitu valmiiksi tehtaalla.

Lisävarusteet

  • Äänenvaimennin äänen vaimennukseen. Yksikköön voidaan lisätä huoltoa helpottava puhdistusluukku.
  • Sisäisellä lämmityssäätimellä varustettu sähköinen jälkilämmitin. Käyttöjännite 230 VAC, alle 16 A. Jälkilämmittimessä on ylikuumenemistermostaatti, jossa on sekä automaattinen että manuaalinen nollaus, ja hälytysten etävalvonnan mahdollistava hälytysrele. Kanavalämmittimen ohjaukseen tarvitaan 0…10 VDC:n ohjaussignaalia lähettävä lämpötilan säädin.
  • Sähköinen jälkilämmitin ilman sisäistä lämmityssäädintä. Käyttöjännite 230 VAC (pulssinleveysmodulaatio). Jälkilämmitin on varustettu ylikuumenemistermostaatilla, jossa on sekä automaattinen että manuaalinen nollaus. Kanavalämmittimen ohjaukseen tarvittava, 0…10 VDC:n ohjaussignaalia lähettävä lämpötilan säädin.

Asennus

Turvaetäisyydet

Kanaviston häiriöt, kuten kanavan mutkat, T-haaraputket ja äänenvaimentimet aiheuttavat turbulenssia ja epätasaista ilmavirtaa. Tämä voi aiheuttaa mittausarvojen vaihtelua ja epätarkkuutta.

Mittausyksikön ja ilmavirran häiriönlähteiden väliset vähimmäissuojaetäisyydet on otettava huomioon, jotta ilmavirran mittaustarkkuus pysyisi hyvänä.

Ilmavirran säätösovelluksissa suojaetäisyyden tulee olla vähintään 1 x D kulmaputken jälkeen ja 3 x D T-haaraputkien jälkeen. Ilmavirtasäätimen ja äänenvaimentimen välinen turvaetäisyys on 2 x D.

Asenna yksikkö kanavistoon niin, että turvaetäisyydet ja ilmavirran suunta vastaavat seuraavia kuvia. Katso lisätietoja projektikohtaisista työpiirustuksista.

Fig.5.  Mutka (90° kulma)


Fig.6.  T-haara


Fig.7.  Äänenvaimennita käytettäsessä

Tilavaatimukset

Varaa riittävästi tilaa lisävarusteiden käyttöä varten huollon ja käyttöönoton aikana.

Johdotukset

Johdotusten kytkennöissä on noudatettava paikallisia määräyksiä, ja työn saa tehdä vain valtuutettu ammattilainen. Virransyötössä on käytettävä suojaerotusmuuntajaa.

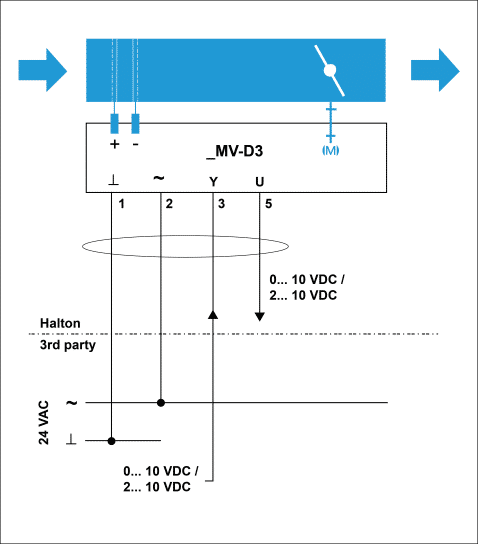

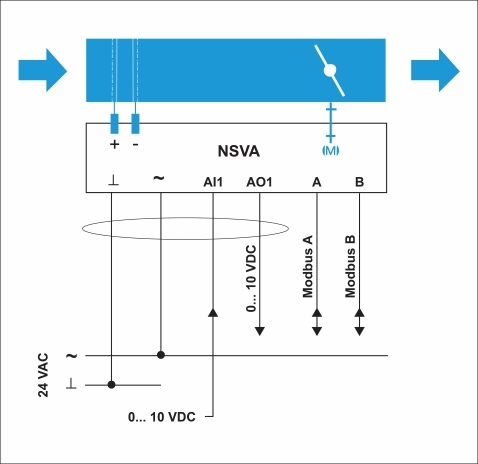

Haltonin ja kolmannen osapuolen väliset vastuut on määritelty seuraavassa tyypillisen muuttuvan ilmavirran säätösovelluksen johdotuskaavioesimerkissä:

Koodiselitys

1     (G0) 24 VAC nollajohdinl
    (~) 24 VAC vaihejohdin
3     (w) 2…10- tai 0…10-VDC ilmavirran asetusarvon tulosignaali
5     (U5) 2…10- tai 0…10-VDC ilmavirran takaissyötön lähtösignaali

Käyttöönotto

Ilmavirransäätö

Halton Max One Circular -lilmamääräsäätimen ilman tilavuusvirrat on esiasetettu tehtaalla. Mikäli asiakas ei ole määrittänyt ilman tilavuusvirtoja, minimi-ilmavirran oletustehdasasetus on 0 ja maksimi-ilmavirran oletustehdasasetus on nimellisarvo (Vnom).

Seuraavassa taulukossa esitetään nimellisilmavirrat, kun painetaso on 150 Pa. Ne koskevat kaikkia Halton Max One Circular -ilmavirtasäätimen toimilaitemalleja.

NS Vnom (l/s)
@ 150 Pa
Vnom (m3/h)
@ 150 Pa
100 78 282
125 123 441
160 221 794
200 353 1270
250 574 2068
315 881 3170
400 1484 5344
500 2387 8593
630 3895 14021

Todellinen ilman tilavuusvirta lasketaan mitatun paine-eron ja käytettävän mittausosan k-kertoimen funktiona.

Missä

  • qv            Todellinen ilman tilavuusvirta [l/s]
  • k              k-kerroin
  • Δpm         Mittausosan paine-ero [Pa]

Toimilaitteissa on painetunnistin, ja säätölaitteen paine-erotunnistimen läpi virtaa hyvin vähän ilmaa. Siksi käsikäyttöinen paine-eron manometri voidaan kytkeä rinnakkain ilmavirran säätölaitteen kanssa (esimerkiksi T-haaraputkilla), ja molemmat mittaustoiminnot voivat toimia rinnakkain jatkuvalla säädöllä.

Eri ilmavirtasäädinkokojen k-kertoimet on lueteltu seuraavassa taulukossa:

NS k-kerroin (l/s)
100 6.4
125 10.0
160 18.0
200 28.8
250 46.9
315 71.9
400 121.2
500 194.9
630 318.0

Lisävarusteet

Äänenvaimentimet

Kuvaus

Halton tarjoaa kanavamelun vaimentamiseen laadukkaita suorakaiteen muotoisia äänenvaimentimia, joissa on pyöreä kanavaliitäntä. Äänenvaimentimet toimitetaan lisävarusteena ja saatavana ovat seuraavat vaihtoehdot:

  • Kolme pituusvaihtoehtoa: 600, 1000 ja 1250 mm
  • Liitäntätyypit:
    • D2=D1
      Kanava- (D2) ja säädinliitännät (D1) ovat samankokoiset
    • D2>D1
      Kanavaliitäntä (D2) on yhtä kokoa suurempi kuin (D1)
  • Eristemateriaalivaihtoehdot:
    • Polyesterikuitu (PEF), testattu ISO 7235-standardin mukaan, tiiviysluokka C
    • Mineraalivilla (MV), tiiviysluokka C
  • Laite on saatavilla puhdistusluukulla varustettuna tai ilman puhdistusluukkua

Tekniset tiedot

D1 liitetään suoraan ilmamääräsäätimeen naarasliitännällä. D2 liitetään suoraan kanavaan urosliitännällä. Tuloilmaliitännät esitetään yläpuolella olevassa kuvassa. Poistoilmaa varten asennettaessa ilmavirran suunta on D2:sta D1:een. Ilmavirtasäädin liitetään aina D1:een.

Taulukko: Mitat (mm) ja paino

Selitys:

  • MW      Mineraalivilla
  • PEF     Polyesterikuitu

Esimerkkejä vaimennusarvoista:


Kuva 8.
Vaimennusarvot, L = 600 mm, materiaali = PEF


Kuva 9. Vaimennusarvot, L = 1000 mm, materiaali = PEF

Tilauskoodi

SA = mallin koodi valitaan alla olevasta taulukosta Koodi-sarakkeesta, H1-H18

Koodi Pituus (mm) Liitäntätyyppi Eristemateriaali Puhdistusluukku
H1 600 D2=D1 MW Ei
H2 1000/1250* D2=D1 MW Ei
H3 600 D2=D1 PEF Ei
H4 1000/1250* D2=D1 PEF No
H5 600 D2>D1 MW Ei
H6 1000/1250* D2>D1 MW Ei
H7 600 D2>D1 PEF Ei
H8 1000/1250* D2>D1 PEF Ei
H11 600 D2=D1 MW Kyllä
H12 1000/1250* D2=D1 MW Kyllä
H13 600 D2=D1 PEF Kyllä
H14 1000/1250* D2=D1 PEF Kyllä
H15 600 D2>D1 MW Kyllä
H16 1000/1250* D2>D1 MW Kyllä
H17 600 D2>D1 PEF Kyllä
H11 1000/1250* D2>D1 PEF Kyllä

Koodiselitys:

  • D1       Säädinliitäntä
  • D2       Kanavaliitäntä
  • MW     Mineraalivilla
  • PEF     Polyesterikuitu
  • *          Kokojen ⌀D 400 tai 500 tiedot esitetään Mitat ja paino-taulukossa

Jälkilämmityspatterit

Kuvaus

Jälkilämmityspattereita on saatavana lisävarusteena. Tärkeimmät ominaisuudet:

  • Tuotemallit:
    • Malli RM
      Ei lämmityssäädintä, PWM-vaihtovirtasignaali
    • Malli RC
      Varustettu lämmityssäätimellä, ohjausjännite 0…10 VAC. RC-lämmittimessä on myös integroitu hälytysrele, jossa on jännitteetön vaihtokytkin hälytysten etävalvontaan. Manuaalinen ylikuumenemissuoja tai lämmittimen virtakatkos laukaisee hälytyksen.
  • Yksivaiheinen sähköinen jälkilämmitin (230 VAC, enintään 16 A)
  • Kaksi lämmittimen turvallisuutta parantavaa, sarjaan kytkettyä sisäistä ylikuumenemissuojaa, joista toinen palautuu automaattisesti ja toinen palautetaan manuaalisesti .
  • Standardin EN 15727 luokan C mukainen tiiviys
  • Saatavana 100–400 mm:n kanaviin
  • Teho 600 – 3000 W

Tekniset tiedot

Koodiselitys:

  • D   100, 125, 160, 200, 250, 315, 400 mm
  • 1    Manuaalinen ylikuumenemissuojan nollaus

Jälkilämmityspatteri voidaan asentaa vaaka- tai pystysuuntaisiin kanaviin. Suojaetäisyys on 2 x D.

Sähköisten kanavalämmittimien toiminta tulee aina kytkeä kanavaan puhaltavaan puhaltimeen tai lämmittimen läpi kulkevaan ilmavirtaan. Toiminta kytketään kanavalämmittimen virransyöttöön tai suoraan sisäiseen lämmityssäätimeen (malli RC), jos lämmittimessä on sellainen.

Kanavalämmittimen virransyötön on katkettava, kun puhallin kytkeytyy pois päältä tai ilmavirta on liian pieni.

Ilmavirtasäädintä ja jälkilämmityspatteria valittaessa on varmistettava, että ilmavirran nopeus on yli 2 m/s, jotta ohjaus toimii moitteettomasti.

Lämmitysteho, kun ilmavirran nopeus on 2 m/s

NS Teho (W) qv l/s qv m3/h dT(max) K
100 600 16 57 32
125 900 25 88 31
160 1500 40 145 31
200 2100 63 226 28
250 3000 98 353 25
315 3000 156 561 16
400 3000 251 905 10

Lämmitysteho, kun ilmavirran nopeus on 6 m/s

NS Teho (W) qv l/s m3/h dT(max) K
100 600 47 170 11
125 900 74 265 10
160 1500 121 434 10
200 2100 188 679 9
250 3000 295 1060 8
315 3000 468 1683 5
400 3000 754 2714 3

Kysy lisää Haltonin myynnistä.

Tilauskoodi

RH=RM tai RH=RC

Tilauskoodi

MOC/S-D, MA-CU-FS-SE-TF-SA-RH-ZT

S = Malli
G       Läppätiivisteellä
I        Läppätiivisteellä ja vaippaeristyksellä (50 mm)

D = Kanavaliitännän koko (mm)
100, 125, 160, 200, 250, 315, 400, 500, 630

Muut ominaisuudet ja lisävarusteet

SP  = Järjestelmäpaketti
N       Ei
Y       Kyllä

MA  = Materiaali
CS      Sinkitty teräs
AS      Haponkestävä teräs (EN 1.4404/AISI 316L)

CU  = Ohjausyksikkö
EM        LMV-D3-MF-F.1 HI (DC 0/2…10 V), 5 Nm
EK        NMV-D3-MF-F.1 HI (DC 0/2…10 V), 10 Nm
EC        LMV-D3-MP (MP bus), 5 Nm
EE        NMV-D3-MP (MP bus), 10 Nm
ER        LMV-D3-KNX (KNX bus), 5 Nm
ES        NMV-D3-KNX (KNX bus), 10 Nm
ET        LMV-D3-MOD (Modbus RTU), 5 Nm
EU        NMV-D3-MOD (Modbus RTU), 10 Nm
EH        GDB181.1E/3 (DC 0/2…10 V), 5 Nm
EG        GLB181.1E/3 (DC 0/2…10V), 10 Nm
EV        GDB181.1E/KN (KNX bus), 5 Nm
EW      GLB181.1E/KN (KNX bus), 10 Nm
EB        GDB181.1E/MO (Modbus RTU), 5 Nm
EF        GLB181.1E/MO (Modbus RTU), 10 Nm
V1        LM24A-VST, (DC 0/2…10 V), 5 Nm+VRU-D3-BAC
V2        NM24A-VST, (DC 0/2…10 V), 10Nm+VRU-D3-BAC
V3        LMQ24A-VST, 2.5 sec (DC 0/2…10 V), 4 Nm+VRU-D3-BAC
V4        NMQ24A-VST, 4 sec (DC 0/2…10 V), 8 Nm+VRU-D3-BAC
LK         LMV-D3-LON (LonWorks), 5 Nm
LM        NMV-D3-LON (LonWorks), 10 Nm
HM       ECL-VAV-S, HAV (LonWorks), 5Nm
HK        ECL-VAV-N, HAV + NM24A-SR (LonWorks), 10 Nm

FS   = Ilmavirtojen tehdasasetukset
DC      Asiakaskohtaiset asetukset
DS      Ohjausyksikön tehdasasetukset (Vnom)

SE = Anturit
NA      Ei asennettu
DS1    Kanava anturi (CO2G, Duct CO2)
P1       Paine-ero lähetin (HDP-PE)

TF = Muuntaja
NA      Ei asennettu
TF1     230/24 muuntaja (35VA)

SA  =  Äänenvaimennin (lisävaruste)
-> saatavilla vain Kausalasta
NA       Ei määritelty
H1       L = 600 mm; lähtö = tulo; mineraalivilla
H2       L = 1000/1250 mm; lähtö = tulo; mineraalivilla
H3       L = 600 mm; lähtö = tulo; polyesterikuitu
H4       L = 1000/1250 mm; lähtö = tulo; polyesterikuitu
H5       L = 600 mm; lähtö > tulo; mineraalivilla
H6       L = 1000/1250 mm; lähtö > tulo; mineraalivilla
H7       L = 600/1250 mm; lähtö > tulo; polyesterikuitu
H8       L = 1000/1250 mm; lähtö > tulo; polyesterikuitu
H11     L = 600 mm; lähtö = tulo; mineraalivilla; puhdistusluukku
H12     L = 1000/1250 mm; lähtö = tulo; mineraalivilla; puhdistusluukku
H13     L = 600 mm; lähtö = tulo; polyesterikuitu; puhdistusluukku
H14     L = 1000/1250 mm; lähtö = tulo; polyesterikuitu; puhdistusluukku
H15     L = 600 mm; lähtö > tulo; mineraalivilla; puhdistusluukku
H16     L = 1000/1250 mm; lähtö > tulo; mineraalivilla; puhdistusluukku
H17     L = 600 mm; lähtö > tulo; polyesterikuitu; puhdistusluukku
H18     L = 1000/1250 mm; lähtö > tulo; polyesterikuitu; puhdistusluukku

RH = Jälkilämmityspatteri (lisävaruste)
-> saatavilla vain Kausalasta
NA       Ei määritelty
RM       Ei sisäistä lämmitysäädintä, PWM ohjaussignaalin syöttö (230 VAC)
RC       Varustettu sisäisellä lämmitysäätimellä, ohjaussignaalin syöttö 0…10-VAC

ZT  = Räätälöity tuote
N         Ei
Y         Kyllä (ETO)

Alituotteet

RD       Huoneanturi, CO2 (vakioasetukset, TCO2)
RP       Huoneanturi, CO2 (asiakaskohtaiset asetukset, TCO2)
HW     Läsnäoloanturi, seinä (HOS-OE1)
HC       Läsnäoloanturi, katto (HOS-OE2)

Koodiesimerkki

MOC/G-100, SP=N, MA=CS, CU=EM, FS=DC, SE=NA, SA=NA, RH=NA, ZT=N

Lataukset

Halton Max One Circular (MOC) – Airflow management damper
Data
en
Halton Max One Circular (MOC) – Ilmamääräsäädin
Data
fi
Halton Max One Circular (MOC) – Spjäll (VAV)
Data
se
Halton MOC - fr
Datasheet
fr_FR
2.13 MB
  • Hidden
  • Max. tiedoston koko: 128 MB.

Search
