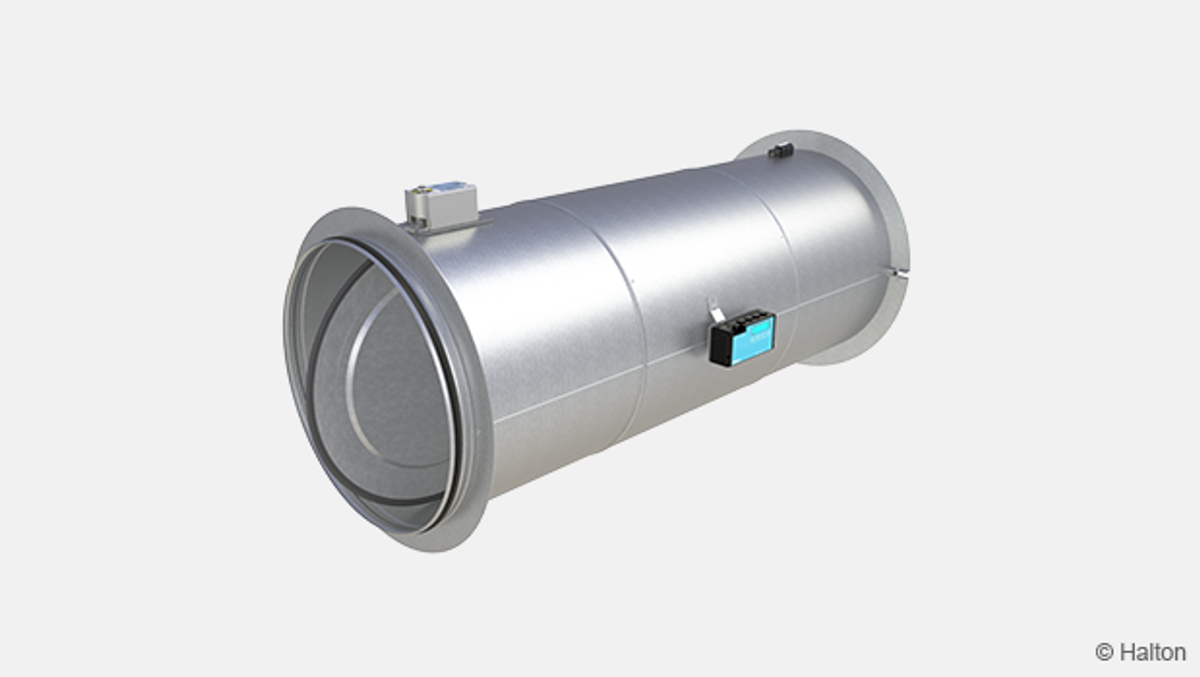

Halton Max MUC – Ultraääni ilmavirtasäädin (VAV)

Pyöreä ilmamääräsäädin, joka käyttää ultraäänitekniikkaa ilmavirran mittaukseen.

Halton Max  MUC -ilmamääräsäätimellä on laaja mittausalue.

  • Muuttuvan ilmavirran (VAV=IMS) ja vakioilmavirran (CAV=VIS) säätöön.
  • Tulo- ja poistoilmakanavistoon
  • Mahdollistaa joustavan tilankäytön
  • Saatavana myös Halton Workplace-järjestelmiin

Linkki Revit-objektiin (MagiCAD Cloud)

Request a Quote

Yleiskuvaus

Pyöreä ilmamääräsäädin, joka käyttää ultraäänitekniikkaa ilmavirran mittaukseen.

Sovelluskohteita

  • Muuttuvan ilmavirran (VAV=IMS) ja vakioilmavirran (CAV=VIS) säätöön.
  • Tulo- ja poistoilmakanavistoon
  • Saatavana myös Halton Workplace-järjestelmiin

Keskeiset ominaisuudet

  • Ei herkkä pölyn kerääntymisestä
  • Mahdollistaa joustavan tilankäytön
  • Yksilöllinen kalibrointi parantaa tarkkuutta
  • Pieni painehäviö mahdollistaa alhaisen melutason
  • Voidaan liittää rakennusautomaatiojärjestelmään (BMS)

Toimintaperiaate

Kuva 1. Halton Max MUC -säätimessä on kaksi ultraäänianturia ilmavirran mittaamiseen.

Ilmamääräsäädin voi toimia joko tulo- tai poistoyksikkönä. Se ylläpitää vaadittua ilmavirtaa ultraäänimittauksen avulla riippumatta ilmavirrasta ja paineen vaihteluista kanavassa.

Laitteessa on säädin, kaksi ultraäänianturia ilmamäärän mittaamista varten sekä toimilaite ilmamäärän säätöön. Ilmavirran säätölaitteessa on ohjauspaneeli mittausarvojen näyttämiseksi ja toimintaparametrien asettamiseksi.

Ilmavirran säätölaite voi vastaanottaa ilmavirran ohjaussignaalin

  • Modbus RTU -väylän kautta,
  • ohjauspaneelista,
  • analogisen vakiosignaalin kautta.

Kaikki kolme säätötilaa on synkronoitu keskenään. Ilmavirran mittaus sisältää lämpötilan ja asennustavan kompensoinnin, mikä tarjoaa tarkat ja luotettavat ilmavirran mittaukset myös lyhyillä etäisyyksillä kanaviston ilmavirran häiriölähteistä.

Halton Max Ultra Circular (MUC) animation

Tekniset tiedot

Kuvaus

Arvo

Kanavaliitännän koot  ø100-630
 Materiaali Sinkitty tai haponkestävä teräs (EN 14404 / AISI 316L)
Ilmannopeusalue  0.5 – 10 m/s
Käyttölämpötila (ympäristön lämpötila)  0-50℃
Ympäristön suhteellinen kosteus (ei kondensoitumista) < 95%
Tiedonsiirtoliitäntä Modbus RTU, analoginen
Lisävarusteet
  • Äänenvaimennin: saatavana on useita kokoja ja materiaalivaihtoehtoja
  • Jälkilämmitin: saatavana sisäisen lämmityssäätimen kanssa tai ilman
Standardit ja sertifioinnit
  • CE-merkintä, ISO9001-vaatimusten mukainen
  • Palo-osastointikyky, savutiiviys
  • Korroosioluokka, paineluokka, ilmatiiviysluokka
  • Rakennusmateriaali-ilmoitus, vaatimuksenmukaisuusvakuutus
  • Ympäristöstandardit
Huolto Huoltovapaa

Pikavalinta

Halton Max MUC toimintailmavirta-alue vastaa ilmannopeuksia 0,5–15 m/s kanavassa. Alla oleva esimerkki näyttää ilmavirta-alueet ja melutasot, kun ilmannopeus on 1–10 m/s.

Kuva 2. Pikavalintakaavio Halton Max MUC -säätimelle, jossa ilmannopeus on 0.5–10 m/s

NS (mm)

qv min-max [l/s]

qv min-max [m3/h]

100 4 – 79 14 – 283
125 6 – 123 22 – 442
160 10 – 201 36 – 724
200 16 -315 55 – 1131
250 25 – 491 88 – 1767
315 39 – 779 140 – 2806
400 63 – 1257 226 – 4524
500 98 – 1963 353 – 7068
630 156 – 3117 561 – 11222

System package

Halton Workplace WRA room automation system package for Halton Max MUC airflow management damper

Halton Workplace WRA is part of the Halton Workplace solution offering.

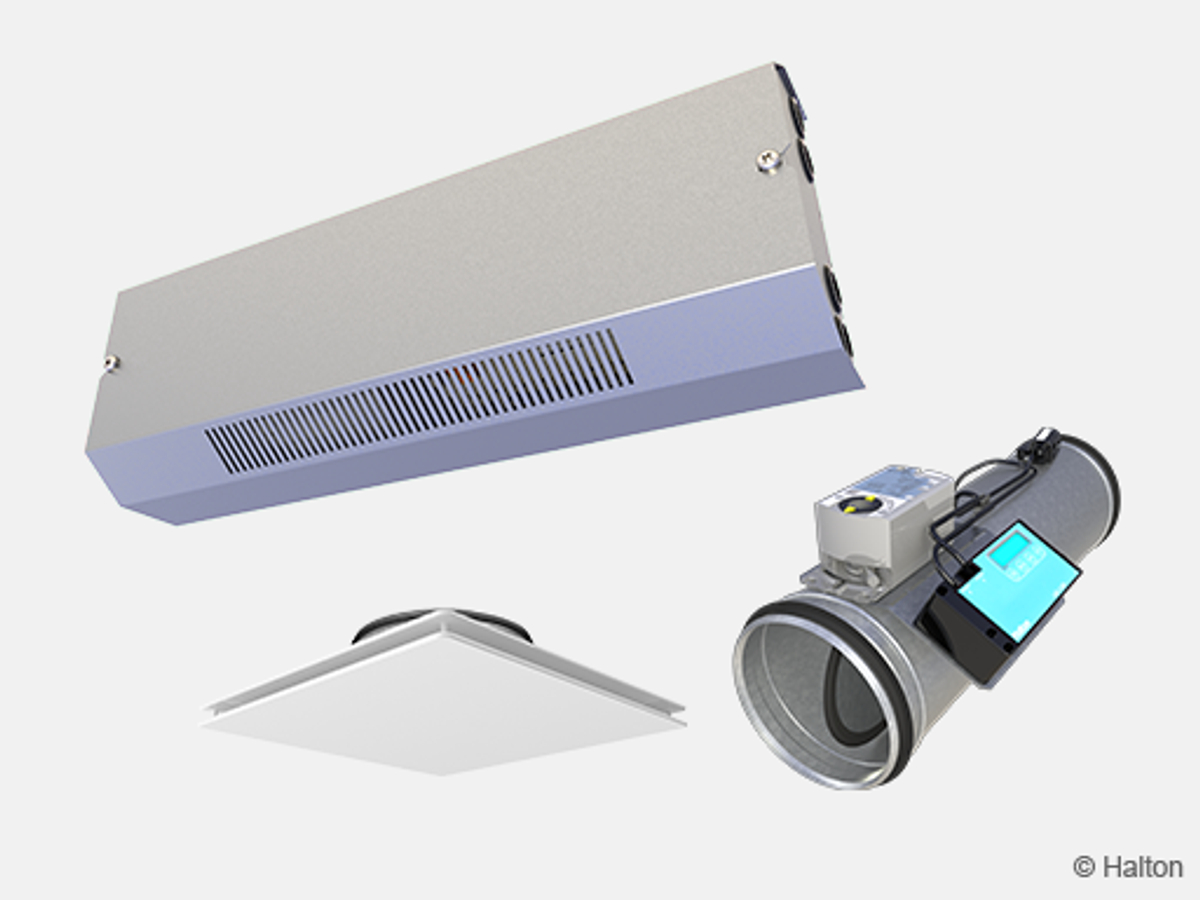

Fig.3. Halton Jaz JDA static diffuser and Halton Max MUC VAV damper combined with a Halton Workplace room automation controller.

Halton Workplace WRA is a controller especially designed for controlling the automation system of office spaces and meeting rooms. It is used for controlling the ventilation airflow, room temperature, and indoor air quality.

The Halton Workplace WRA room automation package consists of a controller unit and optional components depending on customer needs: a wall panel and sensors for temperature, CO2, occupancy, pressure, and condensation.

There are options available for the controller unit and wall panel, depending on the number of controls and sensors required. The Halton Workplace WRA room automation controller is always combined with other Halton products for adaptable and high-level indoor climate.

Application area

  • Controlling the ventilation airflow, room temperature, and indoor air quality in office spaces and meeting rooms
  • The Halton Workplace WRA room automation controller is an important part of the Halton Workplace system, controlling room units and airflow control dampers
  • Overall Halton Workplace System includes:
    • Room air conditioning applications with Halton Workplace WRA room automation controller:
      • Active chilled beams
      • Exhaust units
      • VAV dampers
      • Active VAV diffusers
  • Halton Max MDC zone control damper
  • Halton Workplace WSO system optimiser
Key features
  • Factory-tested controller and wiring, easy to install
  • Pre-installed project-specific parameters, quick to commission
  • Several operating modes based on occupancy, thermal comfort, and indoor air quality
  • Enables fully flexible layout solutions for changing needs in office environments
  • Highly energy-efficient and reliable system operation

Operating principle

The Halton Workplace WRA room automation controller operates with Variable Air Volume (VAV) dampers and active chilled beams of the Halton Workplace system. These are used for adjusting the ventilation airflow, room temperature, and indoor air quality in office spaces.

Each room unit in an office space can have its own dedicated Halton Workplace WRA room automation controller, or a single controller can control multiple room units. The Halton Workplace WRA room automation controller can automatically adjust the system according to the indoor environment level preferred by users. Each room unit having its own dedicated controller brings maximum flexibility.

Room automation: Halton Jaz JDA and Halton Max MUC VAV damper controlled with Halton Workplace WRA room automation controller

Fig.4. Halton Jaz JDA diffuser and Halton Max MUC  VAV damper, controlled with Halton Workplace WRA room automation controller in a single office room

Room automation description

In this configuration, the Halton Workplace WRA room automation controller (type DXR2.E12P-102A) controls a Halton Jaz JDA diffuser that is combined with a Halton Max MUC VAV damper. External CO2 and occupancy sensors are installed in the room. The temperature sensor is integrated into the wall panel (type QMX3.P34). The system also includes an exhaust VAV damper and radiator heating water valve control. One Halton Workplace WRA room automation controller can individually control up to four room units, and there can be several Halton Workplace WRA room automation controllers in the room.

Design criteria for room automation
  • Supply airflow control
  • Exhaust airflow control
  • Window switch control
  • External CO2 and occupancy sensors
  • Wall panel with temperature sensor and display
  • Radiator heating water valve control

Schematic drawing

Fig.5. Schematic drawing: Halton Jaz JDA diffuser and Halton Max MUC VAV damper, controlled with Halton Workplace WRA room automation controller

Equipment list
Code Equipment
RC Controller unit
FG Airflow damper actuator
FC Airflow measurement
H Water valve actuator
OS Occupancy sensor
CO2 CO2 sensor
WP Wall panel
TE Temperature sensor
TI Temperature display

Wiring diagram

For the wiring diagram of similar configuration, see the product pages of the Halton Workplace WRA room automation controller.

Components and order code examples for the system

  • 1 x Passive diffuser: Halton Jaz JDA
    – JDA/S-125(R4) WS=NA, CO=W, ZT=N + TRI/S-125-125(N)
  • 1 x VAV damper: Halton Max Ultra Circular (MUC) or Halton Max MOC
    – MUC/G-125, MA=CS
  • 1 x Exhaust unit: Halton AGC Exhaust grille + Halton PRL Plenum for grilles
    – AGC/N-400-100 FS=CL, ME=A, FI=PN, CO=W, ZT=N+PRL/F-400-100-160
  • 1 x VAV damper: Halton Max Ultra Circular (MUC) or Halton Max MOC
    – MUC/G-160, MA=CS
  • Automation package: 1 x Halton Workplace WRA room automation controller unit with related components
    – WRA/MUC-E21-MU -EX4, WP=34, LC=NA, SE=NA, SW=NA, ST=NA, SL=OE, PM=NA, TC=NA, CV=NA, RV=RA, ZT=N

Note: For more information, see the product pages of the Halton Workplace WRA room automation controller.

Rakenne ja materiaalit

 Nro.  Osa  Materiaali
1 Kotelo Sinkitty tai haponkestävä teräs
(EN 1.4404, AISI 316L)
2 Kanavatiiviste Kumi
3 Akseli Sinkitty tai haponkestävä teräs
(EN 1.4404, AISI 316L)
4 Läppä Sinkitty tai haponkestävä teräs
(EN 1.4404 /AISI 316L)
5 Läppätiiviste EPDM-kumi
6 Toimilaite Muovi, teräs, PVC-kaapeli
7 Kaapeli Ethernet-kaapeli (LSZH)
8 Ultraäänianturi ja lämpötila-anturi ABS-muovi
9 Ilmavirran säätölaite ABS-muovi

Toimilaitteet

Halton Max MUC-säätölaite LAC-1.UO1 ohjaa ilmavirtaa ultraäänitekniikalla. Se tarjoaa tarkkaa ilmavirran mittausta kahdella ultraäänianturilla.

Tekniset tiedot

Ominaisuus

Kuvaus
Ohjaustapa
  • Modbus RTU
  • Ilmavirran säätölaitteen käyttöliittymä
  • Analoginen signaali
Käyttöjännite
  • 18…32 V DC
  • 20…26.4 V AC
Kaapelit
  • Pituus (anturit): 1000 mm
Mitat
  • Säätölaite: 73 x 150 x 40 mm
  • Anturit: 42 x 76 x 37 mm
Suojausluokka
  • Säätölaite: IP52
  • Anturit kanavan sisällä: IP65
  • Anturit kanavan ulkopuolella: IP52

Toimilaite

Koodi

Toimilaite

Vääntömomentti

Ilmavirtasäätimen koko

Tietoliikenneliitäntä

Tilauskoodi

 G2

Siemens

5

100-315

Siemens GDB 161.1E  0..10V/2..10V

G2=GDB161.1E

G3

Siemens

10

400 – 500

Siemens GLB 161.1E

G3=GLB 161.1E

G4

Belimo

5

100-315

Belimo LM24A-SR 0..10V/2..10V

G4=LM24A-SR

G5

Belimo

10

400 – 500

Belimo NM24A-SR

G5=NM24A-SR

Mitat ja paino

Kuva 6. Halton Max MUC, D=100-315 mm

Kuva 7. Halton Max MUC, D=400 mm

Kuva 8. Halton Max MUC, D=500 ja 630 mm

NS

ØD

ØD1

L

L1

L2

H

H1 Weight (kg)
100 99 427 355 127 153 1.9
125 124 474 402 153 178 2.2
160 159 540 468 187 213 2.7
200 199 612 540 15 227 253 3.3
250 249 705 633 38 277 303 4.3
315 314 825 753 70 342 368 5.8
400 398 1054 982 65 424 447 9.6
500 499 595 1300 1228 100 552 608 20.5
630 629 725 1532 1476 167 740 682 27.0

Tekninen määrittely

Paineesta riippumaton muuttuvan ilmamääräsäädin tulo- ja poistoilma-asennuksiin.

Rakenne

  • Tuote sisältää erillisenohjauspaneelilla varustetu säätimen, kaksi ultranäänianturia lämpötilaantureineen sekä toimilaitteen.
  • Kanavaliitännöissä on integroidut ilmatiiviit kumitiivisteet.
  • Läppätiivisteellä varustettu ilmamääräsäädin: suljettu ilmavirtasäädin täyttää standardin EN 1751 luokan 4 tiiviysvaatimukset, ja kotelo on standardin EN 1751 luokan C tiiviysvaatimusten mukainen.

Materiaali

  • Sinkitty tai haponkestävä teräs (EN 1.4404, AISI 316L)

Sähkötiedot

  • Modbus-liitäntä tai analoginen
  • Analogisen ohjaussignaalin säätöalueeksi voidaan valita 0…10 VDC tai 2…10 VDC
  • Analoginen takaisinkytkentäsignaali seuraa ohjaussignaalin säätöaluetta 0…10 VDC tai 2…10 VDC
  • Käyttöjännite 24 V DC/AC

Parametriasetukset

  • Suunnitellut ilmamäärät voidaan asettaa tehtaalla.
  • Säätimen asetusarvot ovat muutettavissa asennuspaikalla Modbus-liitännän avulla tai manuaalisesti ohjauspaneelista.

Lisävarusteet

  • Äänenvaimennin melutason alentamiseen. Saatavilla puhditusluukulla varustettu malli helpottamaan huoltotoimenpiteitä.
  • Sisäisellä lämmityssäätimellä varustettu sähköinen jälkilämmitin. Käyttöjännite 230 VAC, alle 16 A. Jälkilämmittimessä on ylikuumenemistermostaatti, jossa on sekä automaattinen että manuaalinen nollaus, ja hälytysten etävalvonnan mahdollistava hälytysrele. Kanavalämmittimen ohjaukseen tarvitaan 0…10 VDC:n ohjaussignaalia lähettävä lämpötilan säädin.
  • Sähköinen jälkilämmitin ilman sisäistä lämmityssäädintä. Käyttöjännite 230 VAC. Jälkilämmitin on varustettu ylikuumenemistermostaatilla, jossa on sekä automaattinen että manuaalinen nollaus. Kanavalämmittimen ohjaukseen tarvitaan 0…10 VDC:n ohjaussignaalia lähettävä lämpötilan säädin.

Asennus

Asennusvaihtoehdot

Ilmamääräsäädin voidaan asettaa kolmeen asentoon. Anturit voidaan suunnata ulospäin, sivulle tai sisäänpäin.

Suojaetäisyydet ja tarkkuus

Kanaviston häiriöt, kuten kanavan käyrät, T-haarat ja äänenvaimentimet aiheuttavat turbulenssia ja epätasaista ilmavirtaa. Tämä voi aiheuttaa mittausarvojen vaihtelua ja epätarkkuutta.

Huom: Tarkkuuden optimoimiseksi suositeltu suojaetäisyys on pidempi tai yhtä suuri kuin etäisyys, joka vastaa kolmea kanavan halkaisijaa.

Halton Max Ultra Circular technical performance:

  • Ilman nopeus  0,5 — 10,0 m/s
  • General Measurement Uncertainty
    • Tarkkuus ±5 %
    • Minimi suojaetäisyys: koot 100-315 = 1D /  koot 400-630 = 3D
  • Expected Measurement Uncertainty, when correct installation parameter is applied ± % or l/s depending, which is the greatest of the percentage or the absolute value for the specific product size.
    Dim. 100 = ±5 % tai ±1,00 l/s
    Dim. 125 = ±5 % tai ±1,25 l/s
    Dim. 160 = ±5 % tai ±2,5 l/s
    Dim. 200 = ±5 % tai ±4,0 l/s
    Dim. 250 = ±5 % tai ±6,5 l/s
    Dim. 315 = ±10 % tai ±10 l/s
    Dim. 400 = ±10 % tai ±15 l/s
    Dim. 500 = ±10 % tai ±25 l/s
    Dim. 630 = ±15 % tai ±93 l/s *

Note: The measurement uncertainty is defined in laboratory conditions and may be greater in practical installations, where non-optimal installation situations or multiple consequent disturbances may exist.
* Dim. 630 ilman nopeus 0.5 – 8.0 m/s

Kytkentäkaaviot

Kytkennöissä tulee noudattaa paikallisia määräyksiä, ja työn saa tehdä vain valtuutettu ammattilainen. Virransyötössä on käytettävä suojaerotusmuuntajaa.

Säätölaitteen kytkennät

 Liitin  Nimi  Kuvaus
1  GND Maadoitusjohdin
2  24 V DC/AC Tehonlähde
3  GND Maadoitusjohdin
4  Vakio RS-485 B Datan vastaanotto/lähetys B-
5  Vakio RS-485 A Datan vastaanotto/lähetys A+
6  GND Maadoitusjohdin
7**  AI3 NTC 10k -lämpötila-anturin tulo
8  GND Maadoitusjohdin
9  AI1 Tulo ilmavirran tai säätimen ohjaussignaalille
10  GND Maadoitusjohdin
11  AO1 Lähtö ilmavirran tai säätimen takaisinkytkentäsignaalille
12*  AI2 Analogisen toimilaitteen takaisinsyöttösignaali
13*  AO2 Analogisen toimilaitteen ohjaussignaali
14*  GND Maadoitusjohdin
15*  24 V DC/AC Analogisen toimilaitteen virransyöttö

* Yhdistetty Siemens GDB 161.1E tai Belimo LM24A-SR toimilaitteeseen
** Ei sisälly toimitukseen

Liitäntäkaapeli
20.6.2024 jälkeen toimitettu ohjain sisältää 1 metrin liitäntäkaapelin.

  Johtimen väri Nimi Kuvaus
1 = musta GND, (AC G0, DC-) Maadoitusjohdin
2 = punainen 24 V (AC G, DC+) Tehonlähde
7 = harmaa Modbus line A+ Datan vastaanotto/lähetys A+
6 = vaaleanpunainen Modbus line B- Datan vastaanotto/lähetys B-
3 = valkoinen AI1 Tulo ilmavirran tai säätimen ohjaussignaalille
5 = oranssi AO1 Lähtö ilmavirran tai säätimen ohjaussignaalille

Huomautus: Kaikki kaapelit, joita ei ole kytketty, on pääteltävä.

Säätölaitteen johdotus


Johdotusesimerkki Halton MUC -säätimelle isäntä-orja-kytkennässä


Kytkentäkaavio rinnankytkentää varten


Johdotusesimerkki Halton Max Ultra Circular -säätimelle isäntä-orja-kytkennässä


Johdotusesimerkki Halton Max Ultra Circular-säätimelle rinnakkaisessa kokoonpanossa

Käyttöönotto

Säätölaite, asennusparametrit ja valinnaiset Modbus-tiedonsiirtoparametrit on asetettava ennen järjestelmän käynnistämistä.

Tehdasasetukset

Halton Max MUC-säätimen ilmavirta-alue on asetettu tehtaalla. Mikäli asiakas ei ole määrittänyt ilman tilavuusvirtoja, oletustehdasasetukset ovat seuraavat:

  • Minimi-ilmavirta 0 l/s
  • Maksimi-ilmavirta vastaa 10 m/s kanavanopeutta

Seuraavan taulukon maksimi-ilmavirrat on annettu ilmavirran nopeudella 10 m/s. Tämä koskee kaikkia Halton Max MUC -toimilaitemalleja.

NS Maksimi-ilmavirta (l/s) @ 10 m/s Maksimi-ilmavirta (m3/h) @ 10 m/s
100 79 283
125 123 442
160 201 724
200 314 1131
250 491 1767
315 779 2806
400 1257 4524
500 1963 7068
630 3117 11222

Taulukko 1. Halton Max MUC tehdasasetukset

Huom. Vaiheittaiset käyttöönotto-ohjeet saat Halton Max MUC -säätimen asennus-, käyttöönotto- ja huolto-oppaasta. Voit ladata oppaan siirtymällä Lataukset-osioon.

Lisävarusteet

Äänenvaimentimet

Kuvaus

Halton tarjoaa kanavamelun vaimentamiseen laadukkaita suorakaiteen muotoisia äänenvaimentimia, joissa on pyöreä kanavaliitäntä. Äänenvaimentimet toimitetaan lisävarusteena ja saatavana ovat seuraavat vaihtoehdot:

  • Kolme pituusvaihtoehtoa: 600, 1000 and 1250 mm
  • Liitäntätyypit
    • D2=D1
      Kanava- (D2) ja säädinliitännät (D1) ovat samankokoiset.
    • D2>D1
      Kanavaliitäntä (D2) on yhtä kokoa suurempi kuin ilmavirtasäätimen liitäntä (D1).
  • Eristemateriaalivaihtoehdot:
    • PPolyesterikuitu (PEF), testattu ISO 7235 -standardin mukaan, tiiviysluokka C
    • Mineraalivilla (MW), täyttää standardin EN 1751 luokan C tiiviysvaatimuksen
  • Laite on saatavana puhdistusluukulla varustettuna tai ilman puhdistusluukkua.

Tekniset tiedot

D1 liitetään suoraan ilmavirtasäätimeen naarasliitännällä. D2 liitetään suoraan kanavaan urosliitännällä. Tuloilmaliitännät esitetään yläpuolella olevassa kuvassa. Poistoilmaa varten asennettaessa ilmavirran suunta on D2:sta D1:een. Ilmavirtasäädin liitetään aina D1:een.

Mitat (mm) ja paino

Kuva 9.  Äänenvaimentimien koot ja painot

Esimerkkejä vaimennusarvoista:

Vaimennusarvot, P = 600 mm, materiaali = PEF

Vaimennusarvot, P = 1000 mm, materiaali = PEF

Huom: Kysy lisää Haltonin myynnistä.

Jälkilämmityspatteri

Kuvaus

Jälkilämmittimiä on saatavana lisävarusteena. Tärkeimmät ominaisuudet:

  • Tuotemallit:
    • Malli RM: Ei lämmityssäädintä.
    • Malli PWM: ohjaussignaalina 230 voltin PWM-vaihtovirtasignaali (pulssinleveysmodulaatio).
    • Malli RC: varustettu lämmityssäätimellä, ohjausjännite 0…10 VAC. Integroitu hälytysrele, jossa on jännitteetön vaihtokytkin hälytysten etävalvontaan. Manuaalinen ylikuumennussuoja tai lämmittimen virtakatkos laukaisee hälytyksen.
  • Yksivaiheinen sähköinen jälkilämmitin (230 VAC, enintään 16 A)
  • Kaksi lämmittimen turvallisuutta parantavaa, sarjaan kytkettyä sisäistä ylikuumenemissuojaa, joista toinen palautuu automaattisesti ja toinen palautetaan manuaalisesti
  • EN 1751, tiiviysluokka C
  • Saatavana 100–400 mm:n kanaviin
  • Teho 600–3000 W

Tekniset tiedot

Fig.10. Jälkilämmittimen mitat

Huom: Jälkilämmitintä ei ole saatavilla kokoa  500

Lämmitin voidaan asentaa vaaka- tai pystysuuntaisiin kanaviin. Suojaetäisyys on 2 x D.

Sähköisten kanavalämmittimien toiminta tulee aina kytkeä kanavaan puhaltavaan puhaltimeen tai lämmittimen läpi kulkevaan ilmavirtaan. Toiminta kytketään kanavalämmittimen virransyöttöön tai suoraan sisäiseen lämmityssäätimeen (malli RC), jos lämmittimessä on sellainen.

Kanavalämmittimen virransyötön on katkettava, kun puhallin kytkeytyy pois päältä tai ilman tilavuusvirta on liian pieni.

Ilmavirtasäädintä ja lämmityslaitetta valittaessa on varmistettava, että ilmavirran nopeus on yli 1,5 m/s, jotta ohjaus toimii moitteettomasti.

Lämmitysteho, kun ilmannopeus on 2 m/s

NS

Teho (W)

qv l/s

qv m3/h

dT(max) K

100

600

16

57

32

125

900

25

88

31

160

1500

40

145

31

200

2100

63

226

28

250

3000

98

353

25

315

3000

156

561

16

400

3000

251

905

10

Lämmitysteho, kun ilmannopeus on 6,0 m/s

NS

Teho (W)

qv l/s

m3/h

dT(max) K

100

600

47

170

11

125

900

74

265

10

160

1500

121

434

10

200

2100

188

679

9

250

3000

295

1060

8

315

3000

468

1683

5

400

3000

754

2714

3

Huom. Kysy lisää Haltonin myynnistä.

Tilauskoodi

MUC/S-D, MA-CU-FS-SA-RH-ZT

S = Malli
G     Läppätiivisteellä varustettuna

D = Kanavaliitännän koko (mm)
100, 125, 160, 200, 250, 315, 400, 500, 630

Muut ominaisuudet ja lisävarusteet

SP  = Järjestelmäpaketti
N       Ei
Y       Kyllä

MA  = Materiaali
GS      Sinkitty teräs
AS      Haponkestävä teräs (EN 14404/AISI 316L)

CU  = Säätöyksikkö
G2      GDB 161.1E, 5 Nm
G3      GLB 161.1E, 10 Nm
G4      LM24A-SR, 5 Nm
G5      NM24A-SR, 10 Nm

FS   = Tehtaalla asetetut ilmavirran ääriarvot
DS     Oletustehdasasetukset (Vnom)
DC     Asiakkaan määrittämät asetukset

SA  = Äänenvaimennin (lisävaruste)
-> saatavilla vain Kausalasta
NA      Ei määritelty
H1      L = 600 mm; lähtö = tulo, mineraalivilla
H2      L = 1000/1250 mm; lähtö = tulo, mineraalivilla
H3      L = 600 mm; lähtö = tulo, polyesterikuitu
H4      L = 1000/1250 mm; lähtö = tulo, polyesterikuitu
H5      L = 600 mm; lähtö > tulo, mineraalivilla
H6      L = 1000/1250 mm; lähtö > tulo, mineraalivilla
H7      L = 600 mm; Outlet > lähtö > tulo, polyesterikuitu
H8      L = 1000/1250 mm; lähtö > tulo, polyesterikuitu
H11    L = 600 mm; lähtö = tulo, mineraalivilla, puhdistusluukku
H12    L = 1000/1250 mm; lähtö = tulo, mineraalivilla, puhdistusluukku
H13    L = 600 mm; lähtö = tulo, polyesterikuitu, puhdistusluukku
H14    L = 1000/1250 mm; lähtö = tulo, polyesterikuitu, puhdistusluukku
H15    L = 600 mm; lähtö > tulo, mineraalivilla, puhdistusluukku
H16    L = 1000/1250 mm; lähtö > tulo, mineraalivilla, puhdistusluukku
H17    L = 600 mm; lähtö > tulo, polyesterikuitu, puhdistusluukku
H18    L = 1000/1250 mm; lähtö > tulo, polyesterikuitu, puhdistusluukku

RH = Sähköinen jälkilämmitin (lisävaruste)
-> saatavilla vain Kausalasta
NA      Ei määritelty
RM      Ilman sisäistä lämmityssäädintä, ohjaussignaalina 230 voltin
PWM-vaihtovirtasignaali (pulssinleveysmodulaatio)
RC      Varustettu sisäisellä lämmityssäätimellä (ohjaussignaalin syöttö 0–10 VAC)

ZT  = Räätälöity tuote
N       Ei
Y       Kyllä (ETO)

Koodiesimerkki

MUC/G-100, SP=N, MA=GS, CU=G2, FS=DC, SA=NA, RH=NA, ZT=N

Downloads

  • Halton Max MUC – Ultrasound airflow management damper (VAV)

    Data

    en

    Shape 2
  • Halton Max MUC – Ultraääni ilmavirtasäädin (VAV)

    Data

    fi

    Shape 2
  • Halton Max MUC – Ultraljud spjäll (VAV)

    Data

    se

    Shape 2
  • Installation, commissioning and maintenance guide – Halton Max MUC

    Data

    English (en)
    Shape 2
  • Quick guide for commissioning – Halton Max MUC

    Data

    English (en)
    Shape 2
  • Asennus-, käyttöönotto- ja huolto-ohje – Halton Max MUC

    Data

    Suomi (fi)
    Shape 2
  • Guide för installation, driftsättning och underhåll – Halton Max MUC

    Data

    Svenska (sv)
    Shape 2
  • Halton Max Ultra Circular (MUC) and Halton Max One Circular (MOC) brochure

    Data

    English (en)
    Shape 2
  • Halton Max Ultra Circular (MUC) ja Halton Max One Circular (MOC) esite

    Data

    Finnish (fi)
    Shape 2
  • Halton Max Ultra Circular (MUC) et Halton Max One Circular (MOC) brochure

    Data

    French (fr)
    Shape 2
Contact Us

"*" indicates required fields

Hidden
Marketing Communications Consent
Max. file size: 128 MB.
This field is for validation purposes and should be left unchanged.
