Halton Rex RE6 -Ilmastointipalkki

Muunneltava ilmastointipalkki vapaaseen asennukseen

Haltonin kattoon integroitava ilmastointipalkki on moderni ja energiatehokas järjestelmä, joka on tarkoitettu tarpeenmukaiseen ilmastointiin rakennuksissa. Se edistää toiminnan kestävyyttä auttamalla pienentämään hiilijalanjälkeä, mikä hyödyttää ympäristöä laitteen koko elinkaaren ajan. Se sopii erityisesti toimistokäyttöön, mukaan lukien suljetut toimistotilat, avokonttoritilat ja julkiset tilat.

Muihin järjestelmiin verrattuna ilmastointipalkki tarjoaa miellyttävämmät lämpötilaolosuhteet, hiljaisemman toiminnan ja joustavammat suunnittelumahdollisuudet, mikä tekee siitä ihanteellisen valinnan moderneihin, kestäviin rakennusympäristöihin.

Se yhdistää jäähdytyksen, lämmityksen ja ilmanvaihdon yhdeksi hiljaiseksi ja tehokkaaksi järjestelmäksi.
Halton Velocity Control -säätimen ansiosta palkin toiminta mukautuu väliseinien siirtoon.

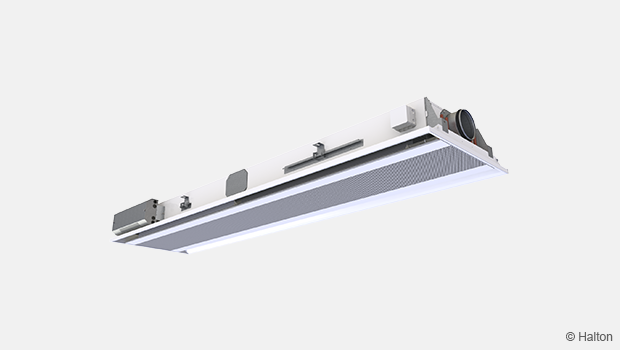

Malli, jossa on huoneautomaatiojärjestelmäpaketti.

Yleiskuvaus
Toimintaperiaate
Rakenne ja materiaalit
Mitat ja paino
Ominaisuudet ja vaihtoehdot
Järjestelmäpaketti
Tekninen määrittely
Asennus
Käyttöönotto
Huolto
Tilauskoodi
Downloads

Request a Quote

Yleiskuvaus

Halton Rex RE6 -ilmastointipalkki on monipuolinen järjestelmä, joka on tarkoitettu tarpeenmukaisiin ilmanvaihtojärjestelmiin. Se on alakattoon uppoasennettava yhdistetty jäähdytys-, lämmitys- ja tuloilmalaite. Laite soveltuu erinomaisesti tiloihin, joissa on suuri jäähdytyskuorma, pieni kosteuskuorma ja muuttuva ilmanvaihdon tarve. Se on erinomainen järjestelmä kohteisiin, joissa vaaditaan laadukkaita sisäilmaolosuhteita, tarpeenmukaista ilmanvaihtoa ja huonekohtaista säätömahdollisuutta.

Halton Rex RE6 on suunniteltu tyypillisiä toimistotilojen ilmanvaihtotarpeita ajatellen. Ilmavirta on monipuolisesti säädettävissä, joten laite on helppo mukauttaa muuttuvien käyttöolosuhteiden ja -vaatimusten mukaisesti milloin tahansa aina suunnitteluvaiheesta rakennuksen elinkaaren loppuun saakka.

Sovelluskohteita

Toimistohuoneet
Julkiset tilat
Avokonttorit ja kokoushuoneet

Keskeiset ominaisuudet

Helppo ja nopea valinta Halton eHIT -suunnittelutyökalun avulla.
Yksilöllinen ilmavirran nopeuden säätö Halton Velocity Control (HVC) -nopeudensäätimellä.
Halton Velocity Control -säätimen ansiosta palkin toimintaa voidaan joustavasti säätää väliseiniä siirrettäessä.
Halton Air Quality -säädin (HAQ) mahdollistaa tuloilmavirran säätämisen erikseen tilojen tai tilankäytön muuttuessa.
Tarpeenmukainen ilmavirran säätö varmistaa energiatehokkaan toiminnan vakiopaineisissa kanavajärjestelmissä; ilmavirran muutoksella ei ole vaikutusta ilmastointipalkin jäähdytys- ja lämmitystehoon.
Saatavana on sekä normaalin että vähäisen painehäviön pattereita.

Toimintaperiaate

Halton Rex RE6 -ilmastointipalkki voidaan asentaa uppoasennuksena alakattoon.

Primääri-ilma virtaa ensin ilmastointipalkin ilmanjakokammioon, ja se tuodaan hienomekaanisten suuttimien ja HAQ-säätimen hajottimen kautta huonetilaan. Palkin alapinnalla olevat tuloilmaraot varmistavat optimaalisen ilmanjaon.

Sekoittavan ilmanjaon kautta poistuva tuloilma muodostaa virtauksia, jotka indusoivat tehokkaasti mukaansa ympäröivää huoneilmaa. Sisäänrakennettu lämmönsiirrin joko viilentää tai lämmittää tätä indusoitua sekundääri-ilmaa tarpeen mukaan. Näin syntyvä sekoittunut ilma poistuu vaakasuunnassa katon pintaa pitkin, mikä parantaa ilmankiertoa ja varmistaa tasaisen miellyttävän lämpötilan koko tilassa.

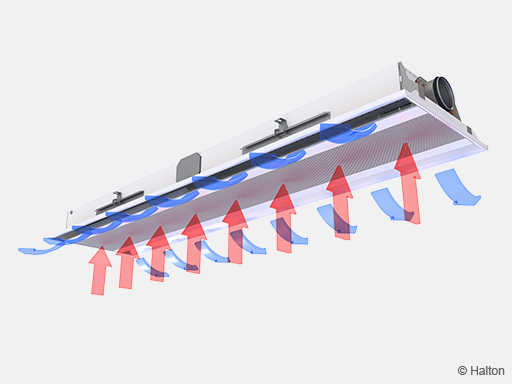

Kuva 1. Halton Rex RE6, toimintaperiaate

Nopeuden rajoittaminen oleskeluvyöhykkeellä

Halton Velocity Control -nopeudensäätimellä (HVC) säädetään ilmannopeutta oleskelualueen tilankäytön muuttuessa (esimerkiksi kun ilmastointipalkki sijoitetaan lähelle väliseinää) tai kun ilman virtausnopeutta on muutettava paikallisesti. HVC-säätö vaikuttaa sekundäärihuoneilman virtaukseen lämmönsiirtimen läpi. Se siis joko suurentaa tai pienentää sekä ilman virtausnopeutta oleskeluvyöhykkeellä että ilmastointipalkin jäähdytys- tai lämmitystehoa.

HVC-säätimessä on kolmiasentoinen manuaalinen nopeudensäätö kuvassa 2 esitetyllä tavalla. Järjestelmä on lisäksi jaettu osiin niin, että oleskeluvyöhykkeen eri osiin voidaan tarvittaessa tehdä erilaiset säädöt. Optimaalinen HVC-säädinmoduulin pituus on palkin pituuden mukaan 500–1400 mm.

HVC-säädin on lisäksi jaettu osiin (asennot 1–3) niin, että oleskeluvyöhykkeen eri osiin voidaan tarvittaessa tehdä erilaiset säädöt.

On suositeltavaa suunnitella ilmastointi niin, että ilmastointipalkissa käytetään normaaliasentoa. Tällöin palkin tehoa voidaan tarvittaessa sekä lisätä että vähentää rakennuksen elinkaaren aikana.

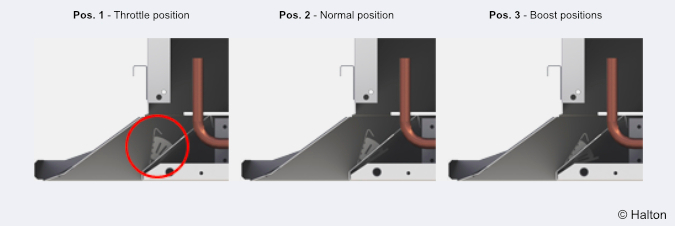

Kuva 2. Halton Velocity Control -säätimen (HVC) asennot

Ilmavirran säätö

Ilmastointipalkin suuttimien tuloilmasuihku vaihtelee tehollisen pituuden ja ilmanjakokammion staattisen paineen mukaan, jota voidaan säätää esimerkiksi käyttämällä ilmavirran säädintä.

Lisävarusteena on saatavana Halton Air Quality -säädin (HAQ), jolla säädetään ja/tai hallitaan huonetilaan johdettavaa raitisilmavirtaa. Ilmavirta vaihtelee säätöpellin aukon ja ilmanjakokammion staattisen paineen mukaan.

Ilmavirran säätöä tarvitaan, kun tilan käyttötarkoitus muuttuu ja tuloilman virtauksen muuttaminen on tarpeellista. Ilmavirtaa voidaan säätää joko käsin tai automaattisesti moottoroidulla säädinpellillä, joka säätää ilmavirtaa tarpeen mukaan.

Käsikäyttöisellä HAQ-säätimellä varustettuun ilmastointipalkkiin voidaan jälkikäteen asentaa moottoroitu säädin tarpeenmukaista ilmanvaihtoa varten.

Tarpeenmukaista ilmanvaihtoa varten laite on suositeltavaa asentaa vakiopaineiselle kanava-alueelle, jolloin

HAQ-säädöllä ei ole vaikutusta suuttimien tuloilmasuihkuun
HAQ-säädöllä ei ole vaikutusta patterin jäähdytys- tai lämmitystehoon.
HAQ-säädöllä ei ole merkittävää vaikutusta kanaviston paineolosuhteisiin ja vastaavasti muiden samalla kanava-alueella olevien ilmastointipalkkien ilmavirtaan.
Vakiopaineisen kanava-alueen suunnittelun on perustuttava tehostettuun/enimmäisilmavirtaukseen ja samaan pääkanaviston kokoon. Se varmistaa kanaviston yhtenäiset paineolosuhteet ja oikean ilmavirran tarpeen mukaan.

Vakiovirralla tai säädettävällä tai muuttuvalla ilmavirralla varustettujen yksiköiden ulkonäkö on samanlainen. Haltonin ilmanlaadun säädinyksikön sijoituksella tilaan sekä ilmastointipalkin suuttimen koolla säädetään primääri-ilman tilavuusvirtaa huonetilassa. Erillinen ilmavirran säädin asennetaan kanavahaaraan ja sillä säädetään kanavajärjestelmän ilmavirtausta.

Kun käytetään moottoroitua ilmanlaadun säädintä (HAQ), ilman tilavuusvirran enimmäis- ja vähimmäismäärät säädetään säätimen iskunrajoittimilla.

Kunkin palkin primäärinen ilman tilavuusvirta säädetään HAQ‑säädinyksiköllä järjestelmän asennuksen ja käyttöönoton yhteydessä. Ilmastointipalkin suuttimia ei tarvitse muuttaa tai vaihtaa.

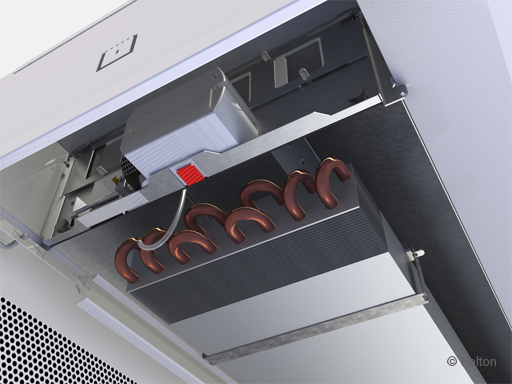

Kuva 3. Halton Air Quality (HAQ), moottoroitu

Ilman laadun ja lämpötilan säätäminen

Ilmastointipalkkien jäähdytys- ja lämmitystehoa muutetaan säätämällä vesivirtaa huonetermostaatin ohjaussignaalin perusteella.

Huonetilan ilmanlaadun säätö voidaan järjestää esimerkiksi CO₂-anturilla, kun huoneilman lämpötilaa säädetään erikseen vesivirtaa säätämällä. Vaihtoehtoisesti lämpötila-anturia voidaan käyttää ilmanlaadun säätämiseen siten, että ilmavirta säädetään ensimmäisessä portaassa. Jos lämpötila edelleen ylittää asetusarvon, vesiventtiili alkaa avautua toisessa portaassa.

Lämmitystoiminnossa on suositeltavaa, että lämpötilaero tuloilman ja huoneilman välillä olisi enintään 3 °C. Lämmönsiirtimen tuloveden suositeltu maksimilämpötila on 35 °C. Optimaalinen lämmitysteho edellyttää sopivan primääri-ilmavirran käyttöä. Sen vuoksi lämmitysjaksojen aikana käytetään ilmankäsittely-yksikköä takaamaan asianmukainen lämmitysteho.

Rakenne ja materiaalit

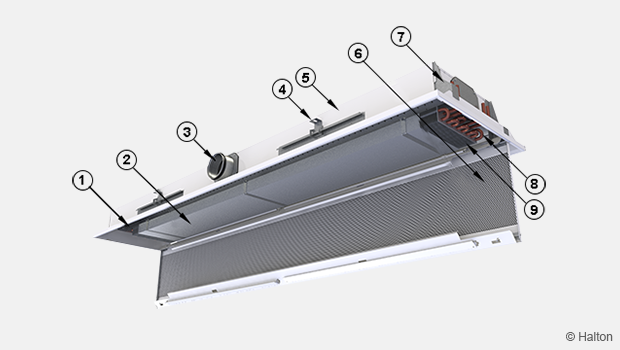

Kuva 4. Halton Rex RE6, ilmastointipalkin rakenne


Nro	Osa	Materiaali	Kuvaus	Huomautus
1	Halton Air Quality -säädin (HAQ)	-	-	-
2	Lämmönsiirrin	-	-	-
3	Tuloilmakammio	Sinkitty teräs	-	-
4	Kiinnikkeet	Sinkitty teräs	-	-
5	Sivulevyt	Maalattu sinkitty teräs	Polyesterimaalattu valkoinen (RAL 9003, 20 % kiilto)	Saatavana erikoisvärejä, Polyesteri-epoksimaalattu.
6	Etulevy	Maalattu sinkitty teräs	Polyesterimaalattu valkoinen (RAL 9003, 20 % kiilto)	Saatavana erikoisvärejä, Polyesteri-epoksimaalattu.
7	Päätylevyt	Sinkitty teräs	Polyesterimaalattu valkoinen (RAL 9003, 20 % kiilto)	Saatavana erikoisvärejä
8	Patterin putket	Kupari	-	-
9	Patterin lamellit	Alumiini	-	-

Jäähdytyksessä ja lämmityksessä Cu15/Cu12-vesiputkiliitännät, seinämän paksuus on 0,9–1,0 mm, mikä täyttää EN-standardin 1057:1996 vaatimukset.

Jäähdytys- ja lämmitysvesipiirin suurin käyttöpaine on 1,0 MPa. Tuloilmakanavan liitännän läpimitta on 125 mm.

Mitat ja paino

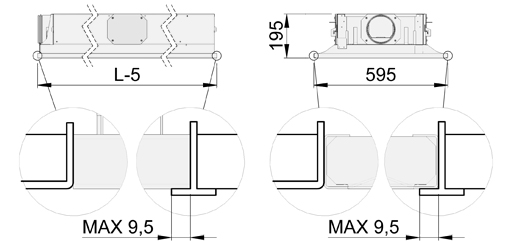

Päämitat

Huomautus : Jos kyseessä on matala malli (väh. 145 mm), ota yhteyttä myyntipalveluun.


Patterin pituus, L (mm)	L-5 [mm]	Paino [kg/m, ilman vettä]
900, +100 … 3300	1195, +100 … 3595 (+1715)	14

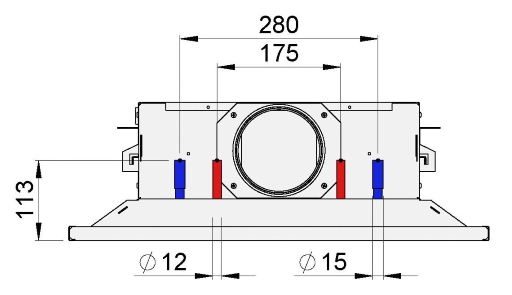

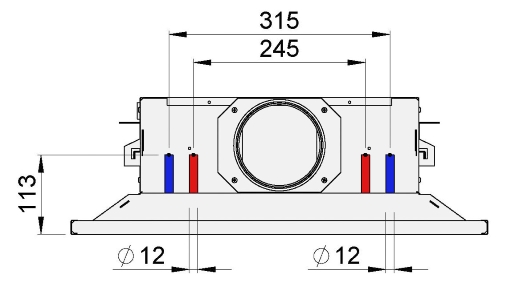

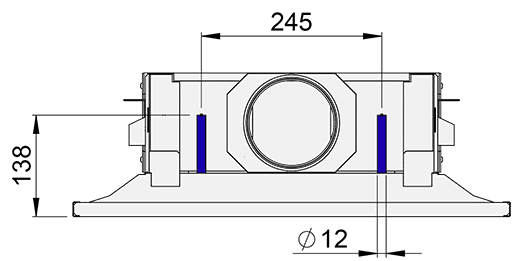

Patteriputken mitat

Kuva 7. Jäähdytyspatterilla varustetut mallit, joissa on normaali veden painehäviö (TC=C ja CR=N)

Kuva 8. Jäähdytyspatterilla varustetut mallit, joissa on vähäinen veden painehäviö (TC=C ja CR=L)

Kuva 9. Jäähdytyksellä ja lämmityksellä varustetut mallit, joissa on normaali veden painehäviö (TC=H ja CR=N)

Kuva 10. Jäähdytyksellä ja lämmityksellä varustetut mallit, joissa on vähäinen veden painehäviö (TC=H ja CR=L)

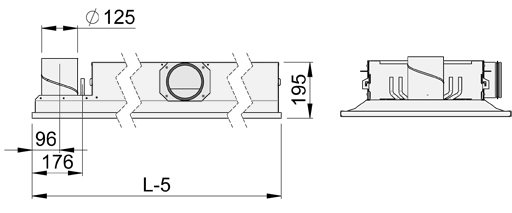

Kuva 11. Integroidulla poistoilmaventtiilillä varustettu malli (EX=A)

Ominaisuudet ja vaihtoehdot


Luokka	Vaihtoehto	Ominaisuus	Kuvaus
Yhdistetty jäähdytys- ja lämmityspatteri	TC = C	Jäähdytysvesikierrolla varustettu patteri	Kuparisten jäädytysvesiputkien liitännät ovat normaalin painehäviön malleissa Ø 12 mm ja vähäisen painehäviön malleissa Ø 15 mm. (Katso kohta "Mitat ja painot")
Yhdistetty jäähdytys- ja lämmityspatteri	TC = H	Patteri, jossa on sekä jäähdytys- että lämmitysvesikierto	Jäähdytys- ja lämmitysveden kupariputkien liitännät ovat normaalin painehäviön malleissa Ø 12 mm. Jos painehäviö on vähäinen, jäähdytysveden liitäntä on Ø 15 mm ja lämmitysveden Ø 12 mm (katso kohta "Mitat ja painot")
Halton Air Quality Control (HAQ-säädin)	AQ = MA	Manuaalinen käyttö	-
	AQ = MO	Moottoroitu käyttö. Käyttöjännite: 24 VAC Ohjaussignaali: 0...10 VDC	-

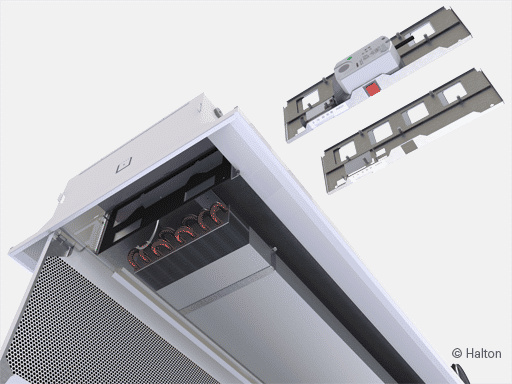

	AQ = RE	Jälkiasennus	-
Integroitu poistoilmaventtiili	EX = A	Integroitu poistoilmaventtiili, joka sijaitsee ilmastointipalkin etupäädyssä	Patterin tehollinen pituus L – 500 mm
Sovittimet Clip-In-kattoasennukseen	IO = DC	Asennus Clip-In-kattoon	Saatavana räätälöitynä ratkaisuna

Patterin tehollinen pituus


Lisävarustevaihtoehto	Koodi	Patterin tehollinen pituus
Ilman HAQ-säädintä	AQ=NA	L – 200 mm
HAQ-säätimen kanssa	AQ=MA, MO, RE	L – 300 mm
Ilman URH-venttiiliä	EX=A	L – 500 mm

Poistoilmaventtiilin asennus

Halton Rex RE6 ilmastointipalkkiin voidaan asentaa poistoilmaventtiili, jolloin samaan laitteeseen saadaan sekä tulo- että poistoilmatoiminto. Integroitu poistoilmaventtiili pienentää tehollista pituutta, jolloin kokonaispituus on 500 mm (L – 500 mm) (vakioilmastointipalkin pituus L on 300 mm).

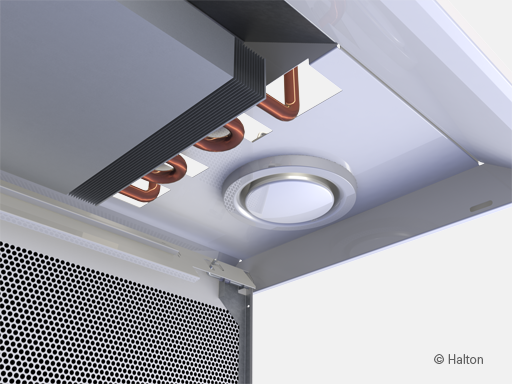

Kuva 13. Poistoilmaventtiilillä varustettu Halton Rex RE6, näkymä alhaalta

Järjestelmäpaketti

Tarvittaessa järjestelmäpakettiin kuuluu venttiili ja toimilaite, säädin, kosteusanturi, CO₂-anturi ja lämpötila-anturi.

Halton Workplace WRA -automaatio

Halton Workplace WRA huoneautomaatiojärjestelmäpaketti Halton Rex RE6 -ilmastointipalkille.

Halton Workplace WRA on osa Halton Workplace -ratkaisuvalikoimaa.

Kuva 14. Halton Workplace WRA -huoneautomaatioyksikkö integroituna Halton Rex RE6 -ilmastointipalkkiin

Halton Workplace WRA on erityisesti toimisto- ja kokoustilojen automaatiojärjestelmän säätämiseen suunniteltu yksikkö. Se säätää ilmavirtaa, huonelämpötilaa ja sisäilman laatua.

Halton Workplace WRA -huoneautomaatiopaketti koostuu automaatioyksiköstä ja asiakkaan tarpeiden mukaisista lisäosista, joita ovat seinäpaneeli sekä lämpötila-, CO₂-, oleskelu-, paine- ja kondensaatioanturit.

Yksiköstä ja seinäpaneelista on saatavana erilaisia vaihtoehtoja tarvittavien säätimien ja antureiden määrän mukaan. Halton Workplace WRA -huoneautomaatioyksikköä käytetään aina muiden Haltonin tuotteiden kanssa muunneltavan ja laadukkaan sisäilmaston luomiseksi.

Sovelluskohteita

Ilmavirran, huonelämpötilan ja sisäilman laadun hallinta toimisto- ja kokoustiloissa.
Halton Workplace WRA -huoneautomaatioyksikkö on tärkeä osa Halton Workplace -järjestelmää. Sillä hallitaan huoneyksiköitä ja ilmavirtasäätimiä.
Halton Workplace -järjestelmäkokonaisuuteen kuuluvat seuraavat osat:
- Huoneilmanvaihtosovellukset ja Halton Workplace WRA -huoneautomaatioyksikkö:
  - Aktiiviset ilmastointipalkit
  - Poistoilmalaitteet
  - VAV-säätimet
  - VAV-aktiivihajottajat
Halton Max MDC -ilmavirtasäätimet vyöhykehallintaan
Halton Workplace WSO -järjestelmäsäädin

Keskeiset ominaisuudet

Tehtaalla testattu yksikkö ja kytkennät – helppo asentaa
Esiasetetut projektikohtaiset parametrit – nopea käyttöönotto
Useita toimintatiloja oleskelun, miellyttävän lämpötilan ja sisäilman laadun mukaan
Mahdollistaa täysin joustavat tilankäyttöratkaisut toimistoympäristöjen vaihtelevien tarpeiden mukaan
Erittäin energiatehokas ja luotettava järjestelmä

Toimintaperiaate

Halton Workplace WRA -huoneautomaatioyksikkö toimii Halton Workplace -järjestelmän muuttuvan ilmavirran VAV-säätimien ja aktiivisten ilmastointipalkkien kanssa. Näitä säätimiä käytetään ilmanvaihdon ilmavirran, huoneen lämpötilan ja sisäilman laadun säätämiseen toimistotiloissa.

Kullakin toimiston huoneyksiköllä voi olla oma Halton Workplace WRA -huoneautomaatioyksikkö, tai yhdellä säätimellä voidaan hallita useita huoneyksiköitä. Halton Workplace WRA -huoneautomaatioyksikkö voi säätää järjestelmää automaattisesti sisäilmaston perusteella käyttäjien määritysten mukaan, mikä tekee järjestelmästä mahdollisimman joustavan.

Huoneautomaatio: aktiiviset Halton Rex RE6 -ilmastointipalkit, joita ohjataan Halton Workplace WRA -huoneautomaatioyksiköillä

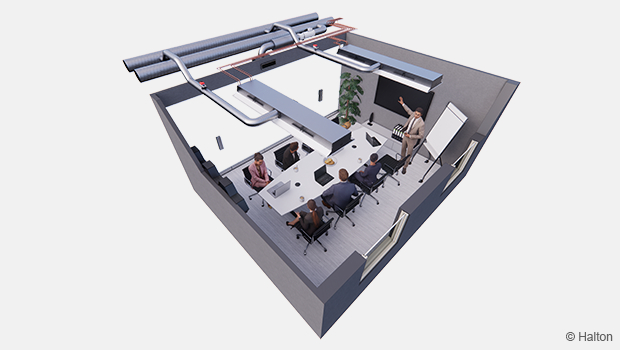

Kuva 15. Aktiiviset Halton Rex RE6 -ilmastointipalkit, joissa on HAQ-säädin ja PTS-säätöpelti, ja niitä ohjataan Halton Workplace WRA -huoneautomaatioyksiköillä

Huoneautomaatio

Tässä kokoonpanossa kaksi Halton Workplace WRA -huoneautomaatioyksikköä (tyyppi DXR2.E12P-102A) säätelee kahta Halton Rex RE6 -ilmastointipalkkia. Jokaisessa Halton Rex RE6 -ilmastointipalkissa on lämmitys- ja jäähdytysventtiilit, moottoroitu -säädin sekä integroidut CO₂ ja kondensaatioanturit. Halton Workplace WRA -huoneautomaatioyksikössä on integroitu paineanturi. Järjestelmään kuuluu myös poistoilman VAV-säädin ja seinäpaneeli (QMX3.P37), jossa on lämpötila-anturi ja -näyttö. Yhdellä Halton Workplace WRA -huoneautomaatioyksiköllä voidaan hallita jopa neljää eri pääteyksikköä, ja tilassa voi olla useita Halton Workplace WRA -huoneautomaatioyksikköjä.

Huoneautomaation suunnittelukriteerit

Ilmastointipalkissa on lämmitys- ja jäähdytysventtiilit
Halton Rex RE6 -ilmastointipalkissa on HAQ-säädin
Halton Rex RE6 -ilmastointipalkkiin integroidut kondensaatio-, paine- ja CO₂-anturit
Poistoilmavirran säätö
Ulkoinen oleskeluanturi
Seinäpaneeli, jossa on lämpötila-anturi ja -näyttö
Ikkunakytkimen säädin
Halton Workplace WRA -huoneautomaatioyksikköön integroitu paineanturi

Kaaviokuva

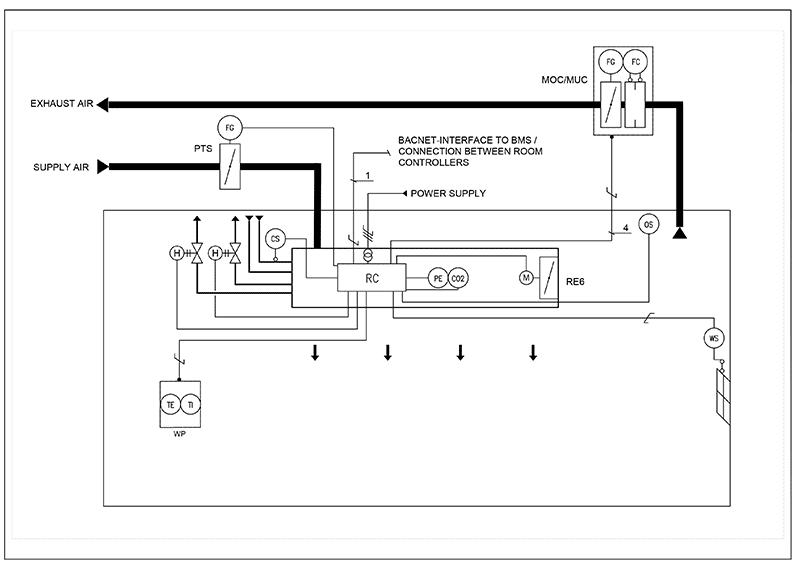

Kuva 16. Kaaviopiirros: Halton Rex RE6 -ilmastointipalkki (4 putkea), jota hallitaan Halton Workplace WRA -huoneautomaatioyksiköllä

Laiteluettelo


Koodi	Laite
RC	Säätöyksikkö
FG	Ilmavirtasäätimen toimilaite
FC	Ilmavirran mittaus
H	Vesiventtiilin toimilaite
CS	Kondensaatioanturi
OS	Oleskeluanturi
PE	Paineanturi
CO₂	Hiilidioksidianturi
WP	Seinäpaneeli
TE	Lämpötila-anturi
TI	Lämpötilanäyttö
WS	Ikkunakytkimen säädin

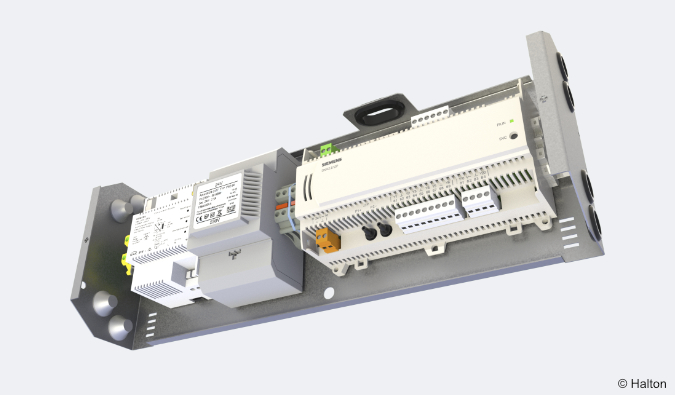

Kuva 17. Tehtaalla asennettu Halton Workplace WRA -huoneautomaatioyksikkö DXR2.E18-102A

Kytkentäkaavio

Katso samanlaisen kokoonpanon kytkentäkaavio Halton Workplace WRA -huoneautomaatioyksikön tuotesivulta tai kohdasta Esimerkkejä tuotteiden valinnasta.

Järjestelmän osat ja tilauskoodiesimerkit

2 x aktiivinen ilmastointipalkki: Halton Rex RE6
- RE6-B-2400-2100-R2, SP=N, TC=H, CR=N, AQ=NA, EX=N, CO=SW, ZT=N
1 x poistoilmalaite: Halton AGC -poistoilmasäleikkö + Halton PRL -liitäntälaatikko säleiköille
- AGC-N-400-100 FS=CL, ME=A, FI=PN, CO=W, ZT=N + PRL-F-400-100-160
1 × VAV-säädin: Halton Max MUC tai Halton Max MOC
- MUC-G-160, MA=CS
2 x säätöpelti (valmiustila/suljettu): Halton Rex PTS tai Halton Max MOC
- PTS-A-125, MA=CS, MO=B4, ZT=N
Automaatiopaketti: 2 × Halton Workplace WRA -huoneautomaatioyksikkö ja siihen liittyvät osat
- WRA/RE6-E81-H3-EX4, WP=37, LC=NA, SE=CI, SW=NC, ST=IA, SL=OI, PM=P1, TC=H, CV=SP5, RV=NA, ZT=N
2 × säätöpelti (valmiustila/suljettu): Halton PTS

Huomautus : Katso lisätiedot Halton Workplace WRA -huoneautomaatioyksikön tuotesivulta.

Jäähdytys- ja lämmitysvesiventtiilin valinta

Valitse vesiventtiili Halton Workplace WRA -huoneautomaatiojärjestelmäpaketissa. Vesiventtiilin koko vaihtelee yhdellä säätimellä säädettävien tois- ja ensisijaisten ilmastointipalkkiyksikköjen määrän mukaan. Koko ilmastointipalkkiryhmän jäähdytys- tai lämmitystoiminnossa käytetään yhtä vesiventtiiliä, jota hallitaan yhdellä huonesäätimellä. Vesiventtiilin koko suhteutetaan koko ryhmään, kun yhdellä säätimellä hallitaan useita ilmastointipalkkeja. Kokoonpanossa voi olla yksi ensisijainen ilmastointipalkki, joka on varustettu huonesäätimellä, ja korkeintaan kolme toissijaista ilmastointipalkkia.

Alla esitetään vesiventtiilin koko suhteessa ilmastointipalkkien määrään (1–4).


Ilmastointipalkkien määrä (kpl)	Vesiventtiilin tyyppi	Koko jäähdytykseen (DN)	Koko lämmitykseen (DN)	Asennus
1	ABQM	DN15	DN15	Integroitu ilmastointipalkkiin
2	ABQM	DN20	DN15	Erillään
3	ABQM	DN20	DN15	Erillään
4	ABQM	DN25	DN15	Erillään


Ilmastointipalkkien määrä (kpl)	Vesiventtiilin tyyppi	Koko jäähdytykseen (DN)	Koko lämmitykseen (DN)	Asennus
1	VPP46..	DN15	DN15	Erillään
2	VPP46..	DN20	DN15	Erillään
3	VPP46..	DN20	DN15	Erillään
4	VPP46..	DN25	DN15	Erillään

Tekninen määrittely

Ilmastointipalkissa on integroitu, reikälevyn kautta kulkeva kiertoilmareitti. Huoneen sekundääri-ilmavirtaa säädetään käsin kolmeen eri asentoon sen vaikuttamatta primääri-ilmavirtaan. Ilmastointipalkin ilmavirtausta voidaan säätää suuttimia muuttamatta tai vaihtamatta.

Toiminta

Ilmastointipalkkiin integroidun tuloilmayksikön avulla voidaan tehdä monipuolisia säätöjä primääri-ilmavirralle.
Ilmavirran säätö ei vaikuta patterin läpi kulkevaan sekundääri-ilmavirtaan, kun ilmanjakokammion staattinen paine pidetään tasaisena (lisävaruste).
Ilmastointipalkissa on käsikäyttöinen ilmavirran säädin, joka voidaan jälkikäteen motorisoida.
Raitisilmavirran säädöllä ei ole vaikutusta patterin jäähdytys- tai lämmitystehoon.
Palkissa, jossa on säädettävä ilmavirta, on vain yksi kanavaliitäntä.
Vakioilmavirralla ja säädettävällä ilmavirralla toimivat palkit ovat samannäköisiä.
Tuloilma huonetilaan voi olla joko yksi- tai kaksisuuntainen.

Rakenne

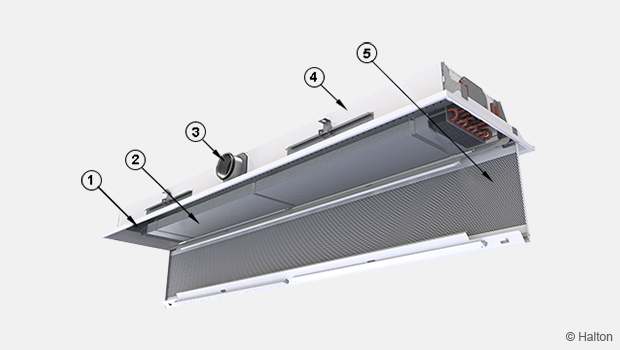

Etulevy voidaan avata molemmilta puolilta huolto- ja puhdistustoimenpiteitä varten.
Etulevyn avaamiseen ei tarvita erikoistyökaluja.
Kanavaliitännän sijaintia voi muuttaa ilman erikoistyökaluja.
Aktiivisessa ilmastointipalkissa on ilmavirran säätöpelti (lisävaruste) ja mittausyhde ilmavirran mittausta varten.
Ilmastointipalkkiin voidaan asentaa myös poistoilmaventtiili.

Materiaalit

Ilmastointipalkin tuloilmakanavan läpimitta on 125 mm.
Kehys sekä etu- ja sivulevyt on valmistettu sinkitystä teräslevystä.
Kaikki näkyvät osat on maalattu valkoisiksi RAL 9003 (20 % kiilto).
Kaikki putket on valmistettu kuparista, ja liitäntäputkien seinämän paksuus on 0,9–1,0 mm.
Lamellit on valmistettu alumiinista.
Jäähdytystä varten laitteen lämmönsiirtimessä on kaksi sarjaan kytkettyä 12/15 mm:n putkea. Vaihtoehtona myös lämmitys tapahtuu lämmönsiirtimessä.
Putkiston suurin sallittu käyttöpaine on 1,0 MPa.

Pakkaus ja kuljetus

Aktiiviset ilmastointipalkit toimitetaan irrotettavalla muovipäällyksellä suojattuna erillisessä muovipakkauksessa.
Kanavaliitännän ja putkien päät on suljettu kuljetuksen ajaksi.
Kukin ilmastointipalkki on yksilöllisesti tunnistettavissa sekä palkkiin että muovipakkaukseen kiinnitetyn tarran avulla.

Asennus

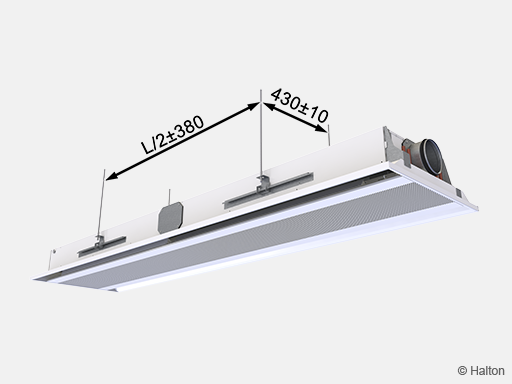

Muunneltava Halton Rex RE6 -ilmastointipalkki voidaan asentaa alakattoon. Palkin asennussuuntaa valittaessa on otettava huomioon tuloilma- ja vesipiiriliitäntöjen sijainti.

Ilmastointipalkki voidaan kiinnittää suoraan kattopintaan (H1 = 195 mm) tai ripustaa kattoon 8 mm:n kierretankojen avulla. Jokaisen palkin molemmissa päädyissä on siirrettävät kiinnikkeet. On suositeltavaa, että kunkin kiinnikkeen etäisyys palkin päädystä on noin neljännes palkin pituudesta (L/4).

Asenna jäähdytys- ja lämmitysvesipiirien runkoputket jäähdytyspalkin tason yläpuolelle, jotta putkiston ilmaus onnistuu hyvin.

Ilmastointipalkin kanavaliitännät sijaitsevat samassa päädyssä kuin putkiliitännät. Kanavaliitännät voidaan helposti siirtää asennuspaikalla palkin kummalle tahansa sivulle ruuvitaltan avulla.

Poistoilmaventtiilin asennus kanavaan

Kuva 19. Poistoilmaventtiilillä varustettu Halton Rex RE6, näkymä alhaalta

Kuva 20. Poistoilmaventtiilillä varustettu Halton Rex RE6, näkymä ylhäältä

Käsikäyttöisen HAQ-säätimen vaihtaminen moottoroituun HAQ-säätimeen

Kuva 21. Halton Rex RE6, HAQ-säätimen vaihtaminen

Käyttöjännite: 24 VAC. Ohjaussignaali: 0...10 VDC

Käyttöönotto

Jäähdytys

Suositeltava jäähdytysveden massavirta on 0,02–0,10 kg/s, jolloin lämpötilan nousu lämmönsiirtimessä on 1–4 °C. Kondensoitumisen välttämiseksi lämmönsiirtimen menoveden suosituslämpötila on 14–16 °C.

Lämmitys

Suositeltava lämmitysveden massavirta on 0,01–0,04 kg/s, jolloin lämpötilan lasku lämmönsiirtimessä on 5–15 °C. Lämmönsiirtimen menoveden enimmäislämpötila on 35 °C.

Vesivirtojen tasapainotus ja säätö

Tasapainota ilmastointipalkin vesivirrat jäähdytys- ja lämmitysvesipiirien paluuputkiin asennettavien tasapainotusventtiilien avulla. Ilmastointipalkin jäähdytys- ja lämmitystehoa muutetaan säätämällä vesivirtaa. Veden massavirtaa voidaan säätää joko ON/OFF-venttiilillä tai suhteellisesti toimivalla kaksi- tai kolmitieventtiilillä.

Tuloilman tilavuusvirran säätö

Liitä manometri mittausyhteeseen ja mittaa ilmastointipalkin staattinen paine. Ilman tilavuusvirta lasketaan oheisen kaavan avulla.

Ilman kokonaistilavuusvirta (q _v )


q_v	Ilman kokonaistilavuusvirta, l/s tai m³/h
q_v1	Suuttimien ilman tilavuusvirta, l/s tai m³/h
q_v2	Ilmanlaadun säätimen hajottajan ilman tilavuusvirta, l/s tai m³/h

Suuttimien ilman tilavuusvirta (q _v1 )


l_eff	Patterin pituus [m]
Δ p_m	ilmanjakokammion mitattu staattinen paine [Pa]


Suutin	k [l/s]	k [m³/h]
A	0,71	2,56
B	0,99	3,56
C	1,36	4,90
D	2,09	7,52
E	3,33	11,99

Ilmanlaadun säätimen hajottajan ilman tilavuusvirta (q _v2 )


a	HAQ-säätimen asento
	ilmanjakokammion mitattu staattinen paine [Pa]


k [l/s]	k [m³/h]
0,17	0,61

Huolto


Nro	Osat
1	Halton Air Quality -säädin (HAQ)
2	Lämmönsiirrin
3	Tuloilmaliitäntä
4	Sivulevy
5	Etulevy

Avaa tuloilmakammion, kanavan ja lämmönsiirtimen etulevy. Yli 2 400 mm:n pituisten palkkien etulevy avautuu kahdessa osassa.

Puhdista tuloilmakammio ja lämmönsiirtimen patterin lamellit pölynimurilla. Älä vahingoita patterin lamelleja.

Puhdista etulevy ja tarvittaessa myös sivulevyt kostealla liinalla.

Haltonin ilmanlaadun säädinyksikön (HAQ) voi irrottaa kammion puhdistuksen ajaksi. Irrota HAQ-yksikkö avaamalla ruuvit.

Tilauskoodi

RE6-S-L-C-E; SP-TC-CR-AQ-EX-CO-ZT


Päävaihtoehdot
S = Suuttimen tyyppi
A	Erittäin pieni
B	Pieni
C	Keski
D	Suuri
E	Erittäin suuri
L = Palkin pituus [mm]	1200, +100 .. 3600 (ja 1720)
C = Patterin/tehollinen pituus [mm]	900, +100 … 3400 (Katso kohdan "Ominaisuudet ja vaihtoehdot" taulukosta patterin tehollinen pituus eri lisävarusteiden ja tuotevaihtoehtojen kanssa.)
E = Kanavaliitäntä [mm]
R2	Oikea (Ø 125)
L2	Vasen (Ø 125)
S2	Suora (Ø 125)


Muut ominaisuudet ja lisävarusteet
SP = Järjestelmäpaketti
N	Ei
Y	Kyllä
TC = Jäähdytys-/lämmitystoiminnot (patterin tyyppi)
C	Jäähdytys
H	Jäähdytys ja lämmitys
CR = Patterin veden painehäviö
N	Normaali paine
L	Pieni paine
AQ = Halton Air Quality control (HAQ-säädin)
MA	Manuaalinen (CAV)
MO	Moottoroitu (VAV)
RE	Jälkiasennusmahdollisuus
NA	Ei määritetty
EX = Poistoilma
N	Ei
A	Integroitu poistoilmaventtiili (URH)
CO = Väri
SW	Valkoinen (Signal White, RAL 9003)
X	Erikoisväri (RAL xxxx)
ZT = Räätälöity tuote
N	Ei
Y	Kyllä (ETO)


Alituotteet
Järjestelmäpaketti	Halton Workplace WRA
Huoneen ilmanpoiston VAV-säädin	Halton Max MOC
Huoneen ilmanpoiston VAV-säädin	Halton Max MUC


Tilauskoodiesimerkki
RE6-A-3000-2700-R2, SP=N, TC=C, CR=N, AQ=NA, EX=N, CO=SW, ZT=N

Downloads

Halton Rex RE6 – Technical description

Data

English (en)
Eurovent Certification for Chilled Beams

Data

English (en)
Environmental Product Declaration (EPD) – Halton Rex RE6, REE, RXP (chilled beams)

Data

English (en)
Halton Rex RE6 – Teknisk beskrivning

Data

Svenska (sv)
Halton Rex RE6 – Tekninen kuvaus

Data

Suomi (fi)
Halton Rex RE6 – Description technique

Data

Français (fr)
