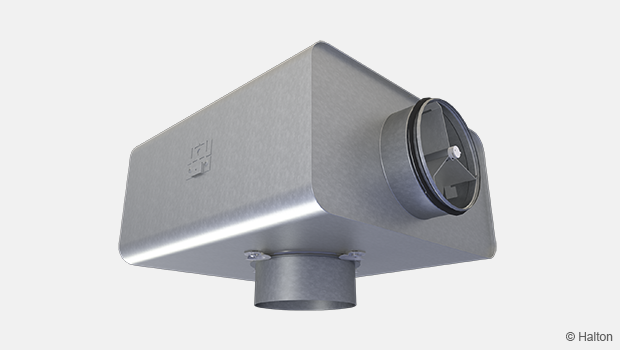

Halton TRI – Plénum pour diffuseur (supprimé)

Supprimé le 1.7.2023
-> est replacé par Halton Pop PDI

  • Plénum de raccordement pour diffuseur de soufflage ou extraction
  • Assure un bon fonctionnement du diffuseur
Request a Quote

Présentation

Supprimé le 1.7.2023
-> est replacé par Halton Pop PDI

  • Plénum de raccordement pour diffuseur de soufflage ou extraction
  • Assure un bon fonctionnement du diffuseur
  • Construction robuste, étanche et esthétique
  • Souplesse de montage du diffuseur
  • Insonorisation performante
  • Permet l’accès à la gaine pour le nettoyage

MODÈLES & ACCESSOIRES

  • Module démontable de mesure et de réglage du débit de soufflage (MSM)
  • Modèle avec dimensions adaptées au montage en faux-plafond 600×600 (modèle L)
  • Prises de pression pour test

Dimensions

Normal (S, E, N)

Taille L H H1 K ØD ØD1
100/100 308 152 67 282 99 102
100/125 308 152 67 282 99 127
100/160 308 152 67 282 99 162
125/125 458 182 67 432 124 127
125/160 458 182 67 432 124 162
125/200 458 182 67 432 124 202
125/250 458 182 67 432 124 252
160/160 458 222 67 432 159 162
160/200 458 222 67 432 159 202
160/250 458 222 67 432 159 252
200/200 618 272 67 592 199 202
200/250 618 272 67 592 199 252
200/315 618 272 67 592 199 317
200/400 618 272 67 592 199 402
250/250 618 336 67 592 249 252
250/315 618 336 67 592 249 317
250/400 618 336 67 592 249 402
315/315 618 382 67 592 314 317
315/400 618 382 67 592 314 402

Modèle L (A, B, C)

Taille L H H1 K ØD ØD1
200-200 540 295 67 520 199 202
200-250 540 295 67 520 199 252
200-315 540 295 67 520 199 317
200-400 540 295 67 520 199 402
250-250 540 295 67 520 249 252
250-315 540 295 67 520 249 317
250-400 540 295 67 520 249 402

Si le piquage du diffuseur a été rabattu à l’intérieur du plénum, la dimension H1 est de 3

Poids

TRI/S Plénum + MSM

Taille Poids
100/125 2.19
100/160 2.30
125/125 4.04
125/160 4.05
125/250 4.19
160/160 4.40
160/200 4.60
160/250 4.55
200/200 9.39
200/250 9.62
200/400 9.67
250/250 10.76
250/315 10.90
250/400 11.09

Matériau

Pièce Matériau Remarque
Plénum Acier galvanisé
Piquage Acier galvanisé
Matériau insonorisant Fibre polyester
Piquage avec joint Acier galvanisé Joint caoutchouté
Module MSM/MEM de mesure
et de réglage du débit
Corps : Aluminium
Embase : Acier galvanisé
Pattes de fixation : Acier galvanisé
Pièces en plastique : Polypropylène (PP)
Tige de commande : Acier inoxydable
 Prise de pression pour test Acier galvanisé

Accessoires

Accessoire Code Description
Module de mesure
et de réglage
MSM Module de mesure et de
réglage du débit de soufflage
Module de réglage MEM Module de réglage du débit d’extraction
Prise pour le test
de pression
PP Prise de test de pression
pour raccord de diffuseur
Insonorisation IN Matériau polyester interne d’insonorisation
du caisson

Modèles

Modèle Description
TRI/S Plénum de raccordement (soufflage) avec module
MSM de mesure et de réglage et
matériau interne d’insonorisation
TRI/E Plénum de raccordement (extraction) avec
module MEM de mesure et de réglage,
matériau interne d’insonorisation
TRI/N Plénum de raccordement (soufflage) ou de raccordement
(extraction) nu
TRI/A Plénum de raccordement (soufflage) de faible largeur
(modèle L) avec module MSM de mesure et de réglage et
matériau interne d’insonorisation
TRI/B Plénum de raccordement (extraction) de faible
largeur (modèle L) avec module MEM de mesure et de
réglage et matériau interne d’insonorisation
TRI/C Plénum de raccordement (soufflage ou
extraction) de faible largeur (modèle L) nu

Fonction

Le plénum de raccordement TRI uniformise le débit en réduisant la vitesse du flux d’air

Les caractéristiques du diffuseur sont optimales car l’air se répartit uniformément en le traversant.

L’insonorisation du caisson permet une atténuation des bruits du flux d’air et du bruit rayonné.

Le caisson TRI peut également être utilisé pour l’extraction.

Installation

N° de REPÈRE  DÉNOMINATION
1    PRISE DE TEST DE PRESSION
2    PATTE DE FIXATION
3    OEILLET À FILETAGE INTÉRIEUR
4    MANCHON DE RACCORDEMENT
5    JOINT
6    BOUCHON
7    REGISTRE TÔLE PERFORÉE
8    PLENUM D’ÉQUILIBRAGE

Le caisson TRI peut être installé au moyen de deux pattes ou à l’aide de deux tiges de suspension filetées M8 (non fournies).

Le TRI se raccorde sur la gaine de distribution par un piquage équipé d’un joint.

En raison du système de raccord modulaire, le diffuseur peut se raccorder sur le caisson de 3 manières différentes :

  • Avec le raccord placé à l’extérieur du caisson
  • Avec le raccord placé à l’intérieur du caisson
  • Directement sur le caisson sans raccord (possible seulement dans quelques cas particuliers).

Afin de changer de mode de raccordement, déposer le raccord en déposant les vis des pattes et remonter le raccord dans la position souhaitée.

Lorsque le test de pression est effectué, la prise de test de pression (1) est vissée au moyen des pattes (2).

Les caractéristiques techniques sont données pour une installation avec le raccord à l’extérieur [TRI], ou à l’intérieur [TRI-(I)] du caisson.

Réglage

Le débit de soufflage est déterminé au moyen du module de mesure et de réglage du débit MSM.
Faire passer les tubes et la tige de commande à travers le diffuseur. Mesurer la différence de pression avec un manomètre différentiel. Le débit d’air correspondant est calculé selon la formule ci-dessous

:
Δpm : pression mesurée
k :facteur donné variant avec l’installation et le diamètre du piquage
qv : débit d’air (l/s)

Régler le débit en tournant la tige de commande du MSM jusqu’à l’obtention de la valeur désirée.
Bloquer le registre dans cette position avec la molette.

Remettre les tubes et la tige de commande en place dans le caisson.

Lorsque le TRI est utilisé en extraction, il n’est pas possible de mesurer le débit à l’aide du module de réglage MSM.

Entretien

Ouvrir ou démonter le diffuseur.

Dégager le module de mesure et de réglage en tirant sur son boîtier sans forcer (ne pas tirer sur la tige de commande ni les tubes de mesure).

Nettoyer les différentes pièces avec un tissu humidifié, ne pas les plonger dans l’eau.

Remonter le module de mesure et de réglage en poussant sur son boîtier jusqu’à ce que le module arrive en butée.

Il est également possible de déposer le matériau d’insonorisation placé à l’intérieur du caisson (ce matériau est lavable) pour nettoyer les parois internes du caisson.

Le matériau se détache en libérant les pattes de maintien que l’on remet en place après le nettoyage.
Refermer le diffuseur ou le remettre en place après le nettoyage.

Spécifications

Plénum de raccordement TRI pour diffuseurs circulaires, avec raccordement circulaire monté sur le côté du plénum.
Le plénum permet une bonne répartition de l’air sur le diffuseur, améliorant ainsi la diffusion.
Le plénum pourra être équipé d’une isolation acoustique ou thermique.

Le plénum comporte, en option, un organe de mesure et de réglage de débit MSM, démontable. Cet organe permet une mesure précise du débit grâce à ses deux prises de pression dynamique, un système de réglage du débit par translation d’une tôle perforée et un système de blocage de ce réglage en position.

Fabrication du plénum en acier galvanisé.
Plénum étanche sans agrafage.
Isolation à base de fibre minérale ou en laine minérale de 15 mm avec classement au feu Euroclasse A2 s1 d0. Piquage équipé d’un joint intégral pour assurer l’étanchéité à l’air.

Code produit

TRI/S-D-E

S = modèle
    S  Soufflage (module MSM, insonorisation, prise de test de pression)
E  Extraction (module MEM, insonorisation)
N  Modèle sans matériau d’insonorisation
A  Soufflage, modèle L
B  Extraction, modèle L
C  Modèle L ; Sans insonorisation

   D = diamètre de raccordement côté gaine
    E=100 et S>C: 100
E=125 et S>C: 100, 125
E=160 et S>C: 100, 125, 160
E=200 et S>C: 125, 160, 200
E=200 et S<=C: 200 E=250 et S>C: 125, 160, 200, 250
E=250 et S<=C: 200, 250 E>=315 et S>C: 200, 250, 315
E>=315 et S<=C: 200, 250 S>C: 100, 200

E = diamètre du piquage côté diffuseur
    S<>C : 100, 125, 160, 200, 250, 315, 400
S=C : 200, 250, 315, 400

Options et accessoires

AC = accessoires
    MSM  Module de mesure et de réglage du débit de soufflage
MEM  Module de réglage du débit d’extraction
MS1  MSM avec tige de réglage L=1500
ME1  MEM avec tige de réglage L=1500
PP  Prise pour le test de pression
IN  Matériau insonorisant

Exemple de code

TRI/N-100-100
