Halton TRI – Liitäntälaatikko hajottajille (poistunut valikoimasta)

Yleiskuvaus

Poistunut valikoimasta 1.7.2023
-> korvaava tuote Halton Pop PDI

• Liitäntälaatikko kattoon asennettavan hajottimen tai poistoilmalaitteen liittämiseksi kanavistoon
• Varmistaa tuloilmahajottimen moitteettoman toiminnan
• Ilmatiivis, vankka rakenne ja miellyttävä muotoilu
• Hajottimen korkeusasemaa voi muuttaa joustavasti
• Irrotettava mittaus- ja säätömoduuli
• Tehokas äänenvaimennus
• Rakenne mahdollistaa kanavan puhdistuksen

Tuotemallit ja lisävarusteet

• Peitetulppa kanaviston painekoetta varten

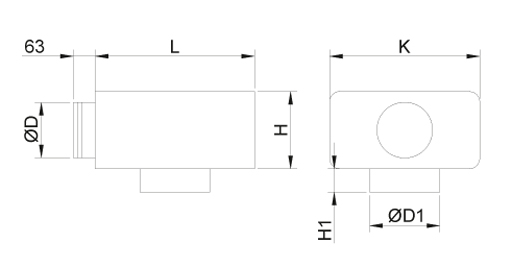

Mitat ja paino

Normaali (S, E, N)

Jos hajottajan liitoskaulus on käännetty liitäntälaatikon sisään, mitan H1 arvo on 3 mm.

Paino

Halton TRI/S + MSM

Materiaali

Lisävarusteet

Tuotemallit

Toiminta

• Halton TRI-liitäntälaatikko tasoittaa ilmavirran pienentämällä ilman virtausnopeutta.
• Ilma virtaa tasaisesti hajottajaan, jolloin laite toimii moitteettomasti.
• Erityyppisten hajottajien kanavaliitäntä voidaan toteutaa liitäntälaatikon avulla, jolloin hajottajan toiminnalliset ominaisuudet paranevat merkittävästi.
• Liitäntälaatikko vaimentaa myös kanavamelua.
• Halton TRI-tliitäntälaatikkoa voidaan käyttää myös poistoilmalaitteena

Asennus

Koodi selitys

1.   Painekoetulppa
2.   Kiinnike
3.   Naaraspuolinen kierreniitti
4.   Liitoskaulus
5.   Tiiviste
6.   Pölysuojus
7.   Mittaus- ja säätömoduuli
8.   Liitäntälaatikko

Halton TRI-liitäntälaatikko voidaan asentaa kahdella teräsliuskalla tai M8-kierretangolla (eivät sisälly toimitukseen).
Liitäntälaatikko liitetään kanavistoon tiivisteellä varustetulla liitoskauluksella.

Moduulirakenteisen liitosjärjestelmän ansiosta hajottaja voidaan kiinnittää liitäntälaatikkoon kolmella tavalla:

• liitoskaulus kiinnitetään liitäntälaatikkoon ulkopuolelta
• liitoskaulus kiinnitetään sisäpuolelta
• tietyissä tapauksissa hajottaja voidaan kiinnittää liitäntälaatikkoon ilman liitoskaulusta.

Kiinnitystavan muuttamista varten liitoskaulus on ensin irrotettava avaamalla kiinnikkeet ja asennettava sen jälkeen uudelleen haluttuun asentoon.
Painekoetta varten painekoetulppa (1) on kiinnitettävä kiinnikkeiden (2) avulla.

Laitteen teknisissä tiedoissa esitetyt luvut vastaavat asennusvaihtoehtoja, joissa liitoskaulus on kiinnitetty joko liitäntälaatikon ulkopuolelle (TRI) tai sisäpuolelle (TRI-(I)).

Säätö

Tuloilman tilavuusvirta määritetään mittaus- ja säätömoduulin (MSM) avulla.
Vedä mittausputket sekä säätökara hajottimen läpi. Mittaa paine-ero manometrin avulla. Ilman tilavuusvirta lasketaan oheisen kaavan avulla.

q_v            Todellinen ilman tilavuusvirta [l/s]
k              k-kerroin
Δp_m         Mittausosan paine-ero [Pa]

Säädä tilavuusvirta haluamaasi arvoon kääntämällä säätökaraa.
Lukitse säätöpellin asento ruuvilla.

Aseta mittausputket ja säätökara liitäntälaatikkoon.

Kun Halton TRI-liitäntälaatikko asennetaan poistoilmalaitteeseen, ilman tilavuusvirtaa ei voi mitata säätömoduulin (MEM) avulla.

Huolto

Avaa tai irrota hajottaja. Irrota mittaus- ja säätömoduuli vetämällä varovasti rungosta (ei säätökarasta eikä mittausputkista). Puhdista osat kostealla liinalla, mutta älä upota osia veteen.

Työnnä sen jälkeen mittaus- ja säätömoduuli takaisin liitäntälaatikkoon rajoitintaan vasten rungosta kiinni pitämällä.
Voit myös poistaa liitäntälaatikon sisällä olevan pesunkestävän äänenvaimennusmateriaalin, jolloin voit puhdistaa laatikon sisäpuolelta. Äänenvaimennusmateriaali poistetaan avaamalla kiinnityshakaset, jotka suljetaan puhdistuksen jälkeen.

Sulje hajottaja puhdistuksen jälkeen tai asenna se takaisin paikalleen.

Tekninen määrittely

Liitäntälaatikko on valmistettu sinkitystä teräksestä, ja se on rakenteeltaan vankka ja ilmatiivis.
Ilman tilavuusvirran mittaus- ja säätömoduuli on käytettävissä tuloilmalaitteisiin asennettavissa liitäntälaatikoissa. Mittaus- ja säätömoduulin säätöjä voidaan muuttaa laitetta avaamatta.

Liitäntälaatikon tiivisteellä varustettu liitoskaulus varmistaa ilmatiiviin kanavaliitännän. Mukana on myös peitetulppa kanaviston painekoetta varten.

Liitätäntälaatikko vaimentaa myös kanavamelua. Äänenvaimennusmateriaali on polyesterikuitua, jossa on pesunkestävä pinta.
