Halton Vita VSN – Tuloilmalaite

Halton Vita VSN is a supply air unit for the Halton Vita OR Space 5 and Space 7 solutions.

Käyttökohteet

Sairaaloiden leikkaussalit

• Halton Vita OR Space 5 -ratkaisu
• Halton Vita OR Space 7 -ratkaisu

Keskeiset ominaisuudet

• Virtauskuviota voidaan säätää kiertämällä tuloilmasuuttimia
• Modulaarinen rakenne ja useita kokovaihtoehtoja
• Antimikrobinen jauhemaalattu pinta
• Varustettu Halton H14 -suodattimilla, joiden painehäviö on pieni ja joissa on geelitiiviste
• Soveltuu upotettavaksi kattoon
• Tuotteen asennusta helpottavat kiinnikkeet
• Avattava etulevy helpottaa suodattimen vaihtoa ja puhdistusta
• Mittausnippa helposti ulottuvilla liitäntälaatikon paineen mittaamiseksi

Halton Vita VSN -tuloilmayksiköstä on saatavana kolmea mallia.

Saatavissa olevat mallit ovat:

• Halton Vita OR Space 5 -ratkaisuun suunniteltu tuloilmayksikkö sisältää 4–8 moduulia, joista muodostuu neliön- tai suorakaiteenmuotoinen kehä (VSN/A)
• Halton Vita OR Space 7 -ratkaisuun suunniteltu tuloilmayksikkö sisältää kaksi rinnakkaista moduulia (VSN/B)
• Yksittäinen moduuli, josta on kahta kokoa (VSN/C)

Halton Vita VSN/A (Halton Vita OR Space 5)

Halton Vita OR Space 5 -ratkaisuun suunniteltu Halton Vita VSN/A sisältää 4–8 moduulia, jotka muodostavat neliön- tai suorakaiteenmuotoisen kehän.

Halton Vita VSN/A, 3000×3000

Halton Vita VSN/A, 3600×3000

Halton Vita VSN/A, 3600×3600

Halton Vita VSN/A, 4200×3600

Halton Vita VSN/A, 4200×4200

Halton Vita VSN/B (Halton Vita OR Space 7)

Halton Vita OR Space 7 -ratkaisun tuloilmayksikkö Halton VSN/B sisältää kaksi rinnakkaista yksikköä. Rinnakkaiset yksiköt koostuvat yhdestä tai kahdesta moduulista. Rinnakkaisten yksiköiden välinen etäisyys (S = 1200–2400 mm) määritetään kussakin projektissa erikseen.

Halton Vita VSN/B, 2400×600

Halton Vita VSN/B, 3600×600

Halton Vita VSN/C

Halton Vita VSN -tuloilmamoduuli on saatavana Halton Vita OR Space -tuloilmayksiköiden varaosaksi (VSN/C).

Halton Vita VSN/C, 1800×600

Halton Vita VSN/C, 2400×600​​​​​​​

Ilma suodatetaan moduuleissa olevissa HEPA-suodattimissa ja johdetaan huonetilaan laitteen etulevyn suuttimien kautta.

Kehämäinen tuloilmavirta puhalletaan tuloilmayksiköstä osittain toimenpidealueelle ja osittain huoneen reunaalueille. Sisäänpäin puhallettava tuloilma syrjäyttää toimenpidealueelle muodostuvat epäpuhtaudet ja estää ulospäin suunnatun ilman pääsyn takaisin alueen keskiosaan. Halton huolehtii virtauskuvion hienosäädöstä.

Halton optimoi tuloilmayksikön koon ja virtauskuvion säädön käyttäjän vaatimusten ja määritysten mukaan.

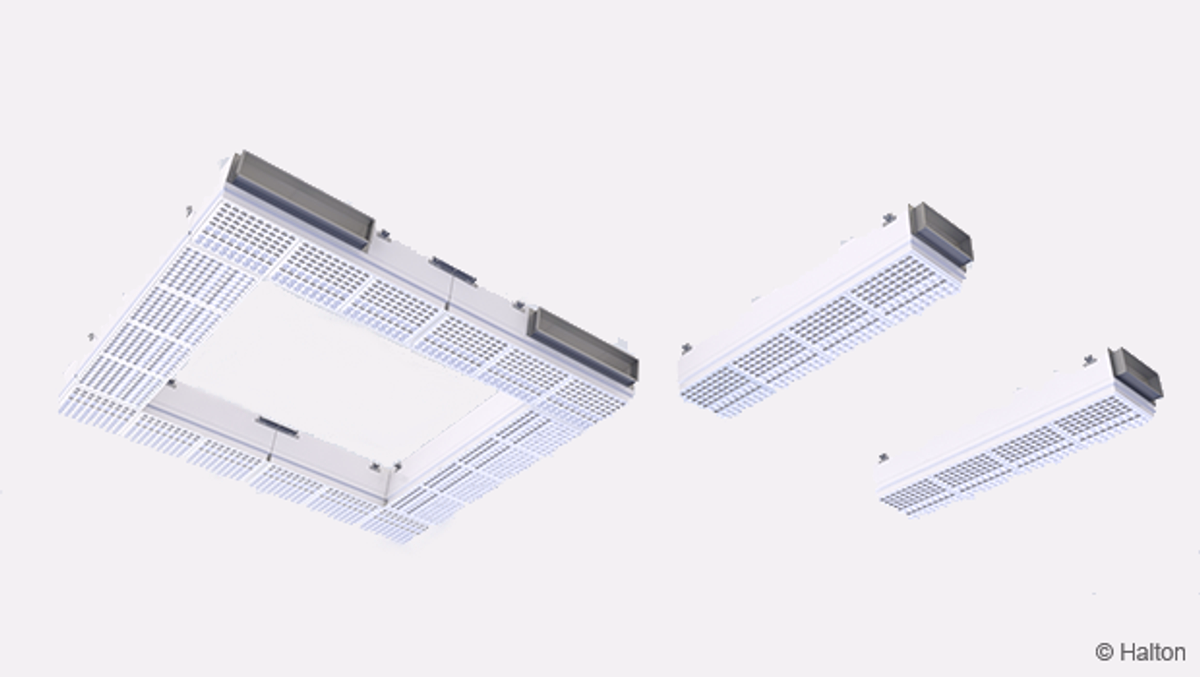

Halton Vita VSN for Space 5

Halton Vita VSN for Space 7

Kuvaus

HEPA-suodattimia käytetään yleisesti puhdastiloissa, joissa korkeat ilmanlaatustandardit ovat olennaisen tärkeitä.

HEPA-suodattimien toimintatiedot

Halton VSN -hajottajaan sopiva geelitiivisteellä varustettu suodatin on saatavana H14-luokassa (EN 1822-1:2009 -standardi).

Toiminta-alue:

• Enimmäislämpötila 70 °C
• Kosteus enintään 90 %
• Lopullinen painehäviö enintään 500 Pa

Halton Vita OR Space -tuloilmayksiköt asennetaan leikkaussalin kattoon ennen alakaton asennusta. Asennus tehdään seuraavasti:

Moduulit ripustetaan kattoon M8-kierretangoilla ja asennuskiinnikkeillä. Kiinnitä moduulit toisiinsa M6-pulteilla.

VAROITUS!

Älä poraa reikiä koteloon. Jos kotelo on vaurioitunut, suodattamatonta ilmaa voi päästä vuotamaan.

Puhdista moduulit sisäpuolelta ennen suodattimen asennusta.

Asennuksen jälkeen on suositeltavaa tehdä suodattimien tiiviystesti.

Huomautus: Vaiheittaiset ohjeet Halton Vita VSN:n:n asennukseen saat Halton Vita OR Space -ratkaisun VSN-asennusoppaasta. Saat asennusoppaan ottamalla yhteyttä Haltonin myyntiin.

Kunkin Halton Vita OR Space -ratkaisuun sisältyvän kanavaliitännän ilman tilavuusvirta tasapainotetaan niin, että niistä kaikista tulee huonetilaan sama määrä ilmaa. Tällöin ilma virtaa tasaisesti tuloilmamoduulien kautta, eikä muuta ilmavirran säätöä tarvita.

Tuloilman virtauskuviota voi säätää suuttimia kääntämällä.

Huoltotehtävien yhteydessä vaihdetaan suodatin ja puhdistetaan. Puhdistusvälien määrittäminen on asiakkaan vastuulla.

Varmista ilmanlaadun vaatimustenmukaisuus tarkistamalla HEPA-suodatin usein ja vaihtamalla suodatin tarvittaessa. Suodattimen huoltotarve riippuu tulo- ja huoneilman puhtaudesta. Vaihda suodatin välittömästi seuraavissa tapauksissa:

• suurin paine-ero on saavutettu
• suodatin on vaurioitunut
• tilassa on mikro-organismeja, sieni-itiöitä tai hajuja

Puhdista desinfiointiaineella.

VAROITUS!

Älä kastele suodattimia. Suodatinmateriaalin kostuminen heikentää suodattimen tehokkuutta pysyvästi.

Etulevy voidaan irrottaa ja puhdistaa autoklaavissa (< 95 °C). Lukittavat suuttimet auttavat varmistamaan, että suuttimien asetuksia ei muuteta puhdistuksen aikana.

Huomautus: Vaiheittaiset ohjeet hajottajan asennukseen saat Halton Vita VSN -asennusoppaasta. Saat asennusoppaan ottamalla yhteyttä Haltonin myyntiin.

VSN/S-A, MA-NC-ZT

S = Malli
A    Space 5 (neliönmuotoinen)
B    Space 7 (sisältää kaksi rinnakkaista yksikköä)
C    Yksi laite

A = Koko
30×30     3000×3000   (Space 5)
36×30     3600×3000   (Space 5)
36×36     3600×3600   (Space 5)
42×36     4200×3600   (Space 5)
42×42     4200×4200   (Space 5)

24           2400            (Space 7)
36           3600            (Space 7)

18           1800            (Single)
24           2400            (Single)

Muut ominaisuudet ja lisävarusteet

MA = Materiaali
AL     Alumiini

NC  = Kanavaliitäntöjen lukumäärä
A      2
B      4
C      1

CS = Liitännän koko
A       500×200    (Space 7 ja Single)
B      1000×200   (Space 5)

ZT = Räätälöity tuote
N       Ei
Y       Kyllä (ETO)

Koodiesimerkki

VSN/A-3000-3000, MA=AL, NC=A, CS=B, ZT=N
