PLM Liitäntälaatikko lineaarisille rakohajottajille

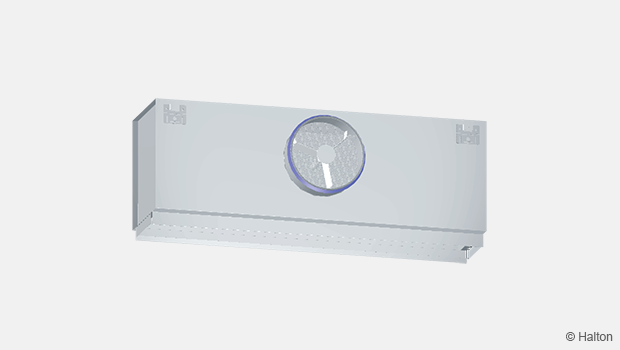

Liitäntälaatikko SLM – rakohajottajalle.

Yleiskuvaus

  • Lineaarisen SLM-rakohajottajan tai poistoilmalaitteen kanavaliitäntään tarkoitettu liitäntälaatikko
  • Varmistaa tuloilmahajottajan moitteettoman toiminnan
  • Rakenne mahdollistaa kanavan puhdistuksen

Tuotemallit ja lisävarusteet

  • Äänenvaimennusmateriaalilla varustettu malli
  • Irrotettava ilmavirran mittaus- ja tasausmoduuli

Mitat

Rakoja H K K1 ØD
1 235 130 59 160
2 275 181 110 200
3 275 232 161 200
4 325 283 212 250



Halton SLM+PLM, vakiomitat,

 Hajottajan aktiivinen pituus (mm) 572 872 1172 1472 1772
 L (mm) 571 871 1171 1471 1771
 L1 (mm) 286 436 586 368 443
 Kanavaliitännät (kpl) 1 1 1 2 2

Vakiokokojen lisäksi tilattavissa on myös erikoismittaisia lineaarisia rakohajottimia.
Enimmäispituus on 2000 mm.

Moduulirakenteen ansiosta on mahdollista muodostaa jatkorakenteisia liitäntälaatikoita kohteisiin, joissa pituusvaatimus on yli 2000 mm.

Materiaali

 Osa  Materiaali  Huom.
 Liitäntälaatikko/lähtökaulus  Sinkitty teräs  Lähtökaulus varustettu
 kumisella tiivisteellä
Äänenvaimennusmateriaali  Mineraali villa tai
 polyesteikuitu
 Mineraalivilla kiinnitetty nauloilla

Lisävarusteet

 Lisävaruste Koodi  Descritption
 Äänenvaimennusmateriaali 2W  Mineraalivilla kahdella sivulla
 Äänenvaimennusmateriaali 5W  Mineraalivilla viidellä sivulla
 Äänenvaimennusmateriaali 2P  Polyesterikuitu kahdella sivulla
 Äänenvaimennusmateriaali 5P  Polyesterikuitu viidellä sivulla
 Ilmavirran mittaus- ja
 säätömoduuli
OM  Tuloilmalaitteen asennusta varten

Toiminta

Halton PLM-liitäntälaatikon avulla voidaan pienentää kanavapainetta ja ilman nopeutta.
Ilmavirta johdetaan hajottajan kautta huonetilaan, jolloin tuloilman virtaustekniset ominaisuudet paranevat.

Ilman tilavuusvirta voidaan määrittää mittaus- ja säätömoduulin MSM avulla.

Asennus

Koodiselitys
1.   Liitäntälaatikko
2.   Mittaus- ja säätömoduuli

Halton PLM liitäntälaatikko asennetaan alakattoon M8-kierretangoilla (eivät sisälly toimitukseen) ja liitetään kanavaan tiivisteellä varustetulla lähtökauluksella.

Kun liitäntälaatikko sisältää mittaus- ja säätömoduulin, virtausmittauksen luotettavuuden varmistamiseksi suojaetäisyyden ennen hajottajaa on oltava vähintään kolme kanavan läpimittaa (3xD).

Säätökaraa ei saa taivuttaa tarpeettomasti.

Säätö

Ilmavirran mittausta ja säätöä varten on suositeltavaa liittää hajottaja MSM-säätömoduulilla varustettuun liitäntälaatikkoon.
Tuloilman tilavuusvirta määritetään mittaus- ja säätömoduulin (MSM) avulla.

Mittaa liitäntälaatikoiden molemmat tilavuusvirrat samanaikaisesti kahdella liitännällä ja laske saadut tulokset yhteen.

Irrota hajottaja ja vedä mittausputket ja säätökara hajottimen läpi.
Asenna hajotin paikalleen.

Mittaa paine-ero manometrin avulla. Ilman tilavuusvirta lasketaan oheisen kaavan avulla.

∆pm      Mitattu paine [Pa]
k           k-kerroin
qv         Ilman tilavuusvirta [l/s]

k-kerroin eri suojaetäisyyttä käyttävissä asennuksissa
(D = kanavan läpimitta)

PLM > 6xD min. 3xD
160 19 22
200 49 32
250 51 5

 Säädä tilavuusvirta haluamaasi arvoon kääntämällä säätökaraa.
Lukitse säätöpellin asento ruuvilla.

Aseta mittausputket ja säätökara liitäntälaatikkoon ja aseta hajotin takaisin paikalleen.

Huolto

Irrota mittaus- ja säätömoduuli vetämällä varovasti akselista (ei säätökarasta).
Puhdista osat kostealla liinalla, mutta älä upota osia veteen.

Asenna mittaus- ja säätömoduuli takaisin työntämällä akselista, kunnes moduuli osuu rajoittimeen.

Tekninen määrittely

Liitäntälaatikko on sinkittyä terästä.

Liitäntälaatikko sisältää ilmavirran mittaus- ja säätömoduulin.
Hajottaja on irrotettavissa, mikä mahdollistaa liitäntälaatikossa sijaitsevan mittaus- ja säätömoduulin käsittelyn.

Liitäntälaatikon eristysmateriaalina on mineraalivilla tai polyesterikuitu.
Liitäntälaatikko pienentää kanavapainetta ja ilman nopeutta, jolloin ilmavirta kulkee huonetilaan tasaisesti rakohajottajan koko otsapinnan laajuudelta parantaen tuloilman virtausteknisiä ominaisuuksiat.

Tuotekoodi

PLM/S-L-D-N

S = Rakojen lukumäärä

   1, 2, 3, 4

L = Pituus
    400, +1,.., 50000

D = Kanavaliitännän koko
      160, 200, 250

N = Kanavaliitäntöjen lukumäärä
    1, +1,.., ((L-30)/(D+30)1)


Muut ominaisuudet ja lisävarusteet

 IN  = Äänenvaimennusmateriaali
         N        Ei vaimennusmateriaalia
         2W     Mineraalivilla, kahdella sivulla
         5W     Mineraalivilla, viidellä sivulla
         2P      Polyesterikuitu,kahdella sivulla
         5P      Polyesterikuitu, viidellä sivulla

OM = Mittaus- ja säätömoduuli MSM
         N        Ei mittaus- ja säätömoduulia
         Y        MSM kaikissa kanavaliitännöissä

ZT = Räätälöity tuote
        N           Ei
        Y           Kyllä


Koodiesimerkki

            PLM/1-400-160-1, IN=N, OM=N, ZT=N
