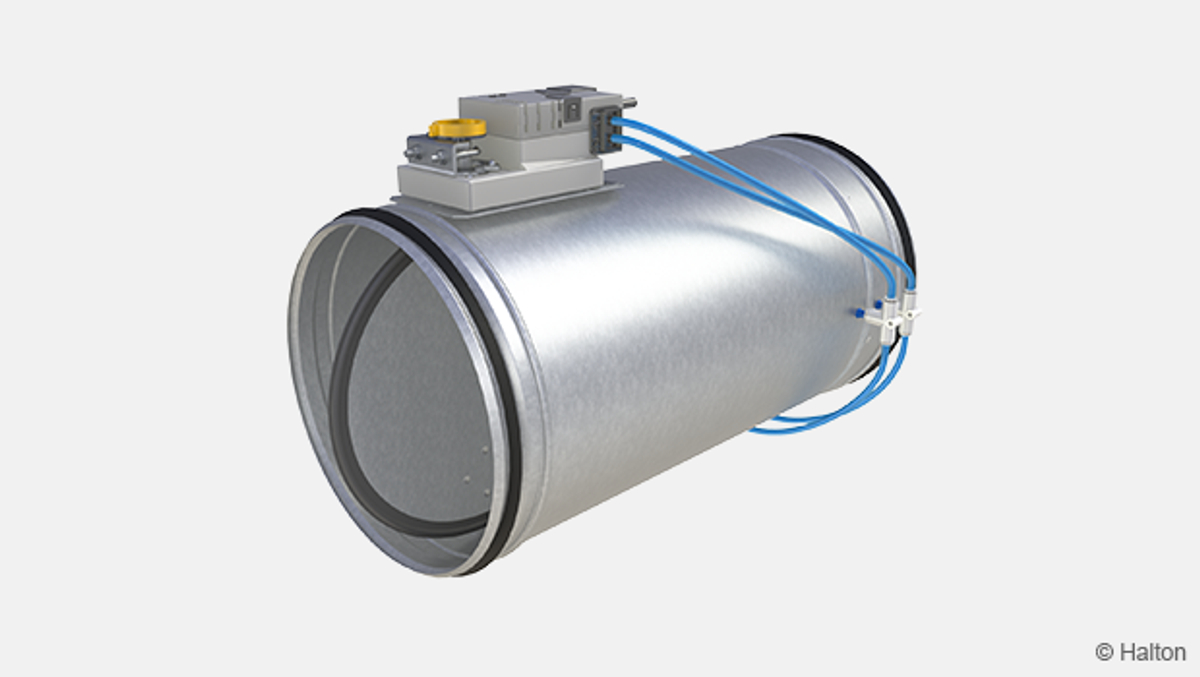

Halton Max MLC – Ilmavirtasäädin (VAV)

Yleiskuvaus

Halton Max MLC -ilmavirtasäädin voidaan asentaa ilman suojaetäisyyksiä asennustavasta riippumatta. Sitä voidaan käyttää kanavan staattisen paineen tai ilmavirran säätöön valitusta säätöyksiköstä riippuen. Ilmavirtasäädin on suunniteltu toimimaan myös erittäin pienellä ilmannopeudella ja -paineella.

Käyttökohteet

• Toimistotiloihin, joihin tarvitaan edistyneitä ja joustavia ratkaisuja ilman suuria suojaetäisyyksiä
• Tulo- ja poistoilmakanavistoon

Keskeiset ominaisuudet

• Ilmannopeusalue 0,5 — 6 m/s
• Ilmavirtaa mitataan kalibroidun mittalaipan avulla.
• Paineesta riippumaton toiminta.
• Voidaan käyttää staattisen paineen ja ilmavirran säätämiseen.
• Laitetta käytetään kanavan staattisen paineen säätöön Halton MSS:n kanssa.
• Ei kerää pölyä herkästi kanavistoon.
• Projektikohtaiset esimääritykset voidaan tehdään tehtaalla.
• Saatavana laaja valikoima säätöyksikköjä (analoginen, Modbus, BACnet/IP, LON jne.).
• Voidaan liittää rakennusautomaatiojärjestelmään (BMS).

Standardit

• Vaipan tiiviysluokitus EN 1751, luokka C.
• Sulkuläppätoiminto täyttää standardin EN 1751 luokan 4 tiiviysvaatimukset.

Toimintaperiaate

Fig.1.Halton Max MLC, ilmavirran suunta

Ilmavirtasäätimessä on mittalaipalla varustettu ilmavirran mittausosa, ilmavirran VAV-säätölaite, toimilaite ja läppätiiviste. Toimilaitemallista riippuen VAV-säätölaite on erillinen yksikkö tai integroitu toimilaitteeseen.

Ilmavirtasäädin voi toimia joko tulo- tai poistoyksikkönä. Se pitää ilmavirran tai paineen vaaditulla tasolla staattisen paineenmittauksen perusteella. Kanavan staattisen paineen säätöön käytetään painelähettimellä varustettua staattisen paineen mittausyksikköä (MSS), joka mittaa kanava-alueen staattista painetta.

Kun huoneen olosuhteet muuttuvat, säätöjä voidaan tehdä manuaalisesti käyttöliittymästä tai erilaisilla antureilla, kuten käyttäjämäärien tai huonepaineen antureilla, termostaateilla tai ajastimilla. Olosuhteita voidaan myös hallita etäohjatusti rakennusautomaatiojärjestelmän (BMS) avulla. Ohjaussignaali ja laippamittauksesta saadut ilmavirran mittaustiedot käsitellään VAV-säätölaitteessa. VAV-säätölaite antaa toimilaitteelle komennon muuttaa ilmavirtasäätimen läpän asentoa, jotta ilmavirta pysyy ennalta määritetyssä asetusarvossa.

Ilmavirran asetusarvoa voidaan säätää minimi- ja maksimiasetusten välillä huonetermostaatin käyttöliittymän tai rakennusautomaatiojärjestelmän avulla. VAV-säätölaite voi myös lähettää todelliset arvot takaisin huonetermostaatin käyttöliittymään. Huonetermostaatin käyttöliittymän ja VAV-säätölaitteen välisessä signaalissa käytettävä yhteysprotokolla vaihtelee toimilaitteen mallin mukaan.

Lisätietoja saatavilla olevista toimilaitemalleista on kohdassa Säätöyksiköt.

Tekniset tiedot

Pikavalinta

Halton Max MLC:n toimintailmavirta-alue vastaa ilmannopeuksia 0,5–6 m/s kanavassa.

Alla oleva esimerkki näyttää ilmavirta-alueet ja melutasot, kun säätöpelti on täysin auki.

Rakenne ja materiaalit

Säätöyksiköt

Saatavilla on erilaisia ohjausyksiköitä eri sovellustarpeisiin.

Kaikki ohjausyksiköt sisältävät integroidun dynaamisen differentiaalipaineanturin, jossa on alhainen ohivirtaus anturielementin kautta. Siksi niitä ei pidä käyttää erittäin likaisissa ympäristöissä. Ilmavirran rajat asetetaan tehtaalla.

Mitat ja paino

Eristämätön malli

Eristetty malli [50 mm:n eriste]

Tekninen määrittely

Paineesta riippumaton ilmavirtasäädin on valmistettu sinkitystä teräksestä. Ilmavirtaa mitataan mittalaipan avulla.

Kanavaliitäntöjen tulee sisältää ilmatiiviit kanavatiivisteet.

Ilmavirtasäädin koostuu ilmavirran mittauslaitteesta, virtaussäätimestä ja pellin toimilaitteesta.

Sitä voidaan käyttää kanavan staattisen paineen tai ilmavirran säätöön.

Ilmavirtasäädin voidaan asentaa ilman suojaetäisyyksiä.

Rakenne

• Säädin sisältää mittauslaippaan perustuvan ilmavirranmittausyksikön ja säätölaitteen.
• Kanavaliitännöissä on integroidut ilmatiiviit kumitiivisteet.
• Läppätiivisteellä varustettu ilmavirtasäädin: suljettu ilmavirtasäädin täyttää standardin EN 1751 luokan 4 tiiviysvaatimukset, ja vaippa on standardin EN 1751 luokan C tiiviysvaatimusten mukainen.
• Lisävarusteena saatavassa ulkoisella eristyksellä varustetussa ilmavirtasäätimessä on 50 mm:n paksuinen mineraalivillaeriste.
• Tiivisteellä varustettu sulkeutuva läppä varmistaa täydellisen sulkeutumisen.

Materiaali

• Sinkitty teräs

Parametriasetukset

• Projektikohtaiset parametrit esiasetetaan tehtaalla asiakkaan vaatimusten mukaan.

Asennus

Asennusvaihtoehdot

Halton Max MLC -ilmavirtasäädin voidaan asentaa ilman suojaetäisyyksiä. Ilmavirran mittaustarkkuus on kuvattu jäljempänä olevassa taulukossa. Laite asennetaan kanavaan niin, että virtaussuunta on laitteen vaipassa olevan nuolen suuntainen.

Tilavaatimukset

Kanaviston häiriöt, kuten kanavan mutkat, T-haaraputket ja äänenvaimentimet aiheuttavat turbulenssia ja epätasaista ilmavirtaa. Tämä voi aiheuttaa mittausarvojen vaihtelua ja epätarkkuutta.

Ilmavirtasäätimen ja edellä mainittujen häiriölähteiden välinen etäisyys voi olla 0 D. Ohessa havainnollistetaan, mitä 0 x D tarkoittaa (katso kuva 2). Tarkkuus riippuu ilmavirrasta ja yksikön koosta (katso jäljempänä oleva luku: Mittaustarkkuus eri ilmavirroilla)

Fig.2. Esimerkkejä suojaetäisyydestä

Fig.3. Asennustavat

Table 1. Halton Max MLC:n suojaetäisyydet

Mittaustarkkuus eri ilmavirroilla

Paineensäätö

Paineensäätötilassa Halton Max MLC -ilmavirtasäätimen ja Halton MSS -mittausyksikön välinen suositeltu vähimmäissuojaetäisyys on 5D (katso kuva 4).

Fig.4. Halton Max MLC ja Halton MSS, suojaetäisyys vähintään 5D

Käyttöönotto

Ilmavirran säätö

Halton Max MLC -laitteen ilman tilavuusvirta-alueet on esitetty seuraavassa taulukossa. Ilman tilavuusvirta-alueet koskevat sekä paineen että ilmavirran säätöä.

Todellinen ilman tilavuusvirta voidaan laskea Halton Max MLC:n mitatun paine-eron ja käytettävän mittauslaitteen k-kertoimen funktiona. Oikea k-kerroin on mainittu laitteen mukana toimitetuissa asiakirjoissa.

q_v        Ilman tilavuusvirta [l/s] or [m³/h]
Δp_m    Mittausosan paine-ero [Pa]
k          k-kerroin (katso seuraava taulukko)

Kanavapaineen säätöl

Todellisen mitatun staattisen paineen voi lukea painelähettimellä varustetun staattisen paineen mittausyksikön eli Halton MSS:n LED-näytöltä. Painearvot voidaan lukea väylän kautta.

Accessories

Kanava anturi (DS1 = CO₂G, Duct CO₂)

Lähetin on suunniteltu asennettavaksi paluuilmakanaviin. Levyn koko ja kotelon mitat on optimoitu niin, että lähetin mahtuu pieneen, halkaisijaltaan 160 mm:n paluuilmakanavaan. Tuotteessa on virtaviivainen muotoilu ja yksinkertainen analoginen lähtö, ja se on helppo asentaa. Lähetin sisältää kiinnikkeet ja asennusohjeen.

Lisätietoja: Linkki valmistajan tuotetietoihin

Paine-erolähetin (P1 = HDP-PE)

Halton HDP-PE -paine-eroanturi on paineen mittaukseen tarkoitettu laite, jolla mitataan kanavan paine-eroja. Se mittaa ilmavirran tarkasti. Prosessin häiriötilanteiden vaikutuksen voi suodattaa aikavakiota lisäämällä.

Lisätietoja: Linkki valmistajan tuotetietoihin

Muuntaja (TF1 = 230/24 muuntaja (35 VA)

DIN-kiskoon asennettava 35 VA:n lähetin.

Lisätietoja: Linkki valmistajan tuotetietoihin

Tilauskoodi

MLC-S-D; MA-CU-SE-TF-ZT

Tilauskoodiesimerkki

MLC-G-160; MA=GS, CU=ER, SE=P1, TF=NA, ZT=N
