Product / PDI

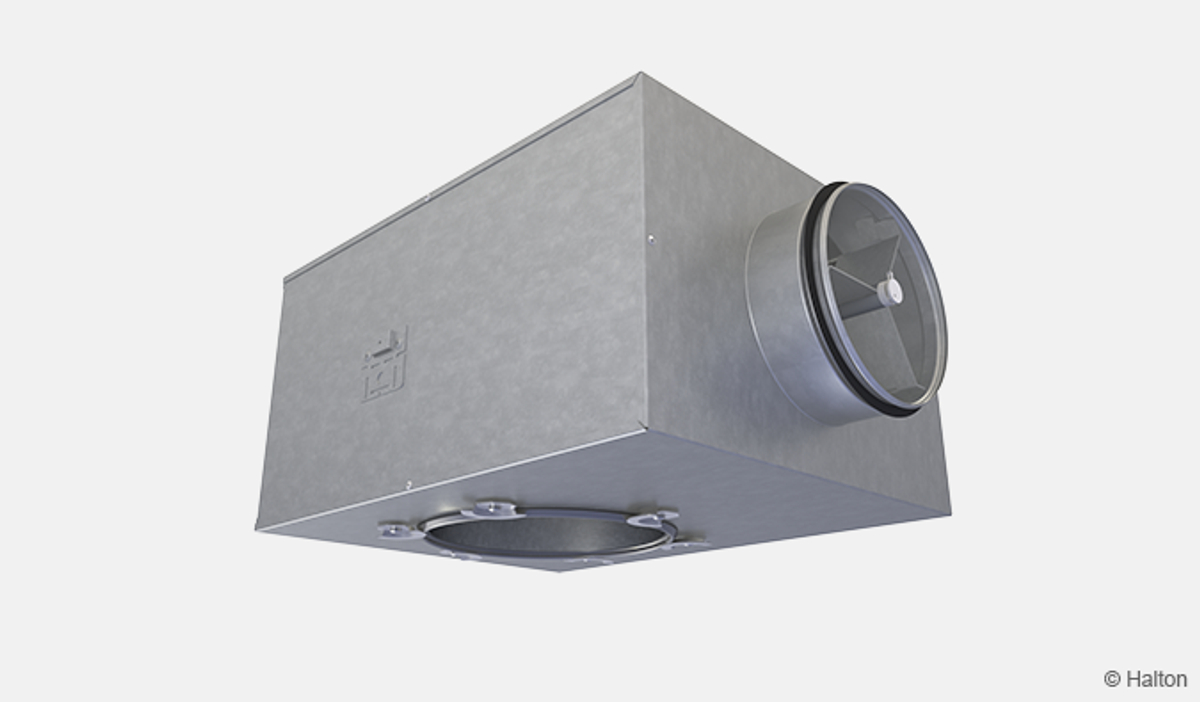

UUTUUS! Halton Pop PDI – Liitäntälaatikko hajottajille

Hajottajille tarkoitettu liitäntälaatikko Halton Pop PDI soveltuu sekä tulo- että poistoilmalle.
Hajottajien suorituskykyä voi parantaa merkittävästi liittämällä ne tasaavaan liitäntälaatikkoon jakelukanavistossa. Tämä myös vähentää kanavistosta syntyvää melua.

  • Varmistaa kattohajottajan moitteettoman toiminnan.
  • Mahdollistaa ilmavirran säätämisen tulo- tai poistoilman säätömoduulin avulla.

Halton Pop PDI on suunniteltu Haltonin keskeisten arvojen mukaisesti, ja se täyttää seuraavat vaatimukset:

  • Jätettä vähentävä ja lähellä markkinoita tapahtuva kestävä tuotanto.
  • Erinomainen suorituskyky sekä ilmavirta-alueen että joustavuuden osalta.
  • Miellyttävän sisäympäristön takaava hiljainen toiminta.
Request a Quote

Yleiskuvaus

Hajottajille tarkoitettu liitäntälaatikko Halton Pop PDI soveltuu sekä tulo- että poistoilmalle. Hajottajien suorituskykyä voi parantaa merkittävästi liittämällä ne tasaavaan liitäntälaatikkoon jakelukanavistossa. Tämä myös vähentää kanavistosta syntyvää melua.

Käyttöalue

  • Käytetään yhdessä kattohajottajan kanssa, esim. Halton Jaz JMC, Halton Jaz JSC, Halton Jaz JDA tai Halton TRB.

Keskeiset ominaisuudet

  • Varmistaa kattohajottajan moitteettoman toiminnan
  • Mahdollistaa tulo- tai poistoilman virtauksen säätämisen säätömoduulilla (MSM tai MEM)
  • Helpottaa hajottajan asentamista kanavistoon
  • Vaimentaa tehokkaasti melua
  • Rakenne mahdollistaa kanavan puhdistuksen.

Toimintaperiaate


Kuva. 1. Halton Pop PDI, toimintaperiaate

Liitäntälaatikkoa Halton Pop PDI voidaan käyttää joko tulo- tai poistoilmalaitteena. Monenlaisten hajottajien kanavaliitäntä voidaan toteuttaa liitäntälaatikon avulla, jolloin hajottajien toiminnalliset ominaisuudet paranevat merkittävästi.

Se tasoittaa ilmavirran pienentämällä ilman virtausnopeutta ja jakamalla ilman tasaisesti hajottajaan, jolloin se toimii oikeaoppisesti. Liitäntälaatikko vaimentaa myös kanavamelua.

Rakenne ja materiaalit



Nro. Osa Kuvaus
1 Mittaus- ja säätömoduuli (MSM tai MEM)
  • Runko: Alumiini
  • Levy: Sinkitty teräs
  • Kiinnikkeet: Sinkitty teräs
  • Muoviosat: Polypropeeni (PP)
  • Säätövaijeri: Ruostumaton teräs
2 Vaimennusmateriaali
  • Polyesterikuitu
  • Mineraalivilla
3 Kanavatiiviste Polymeeri
4 Kanavaliitännän lähtökaulus Sinkitty teräs
5 Kotelo Sinkitty teräs
6 Tiiviste EPDM-kumi
7 Hajottajan liitännän lähtökaulus Sinkitty teräs

 </span

Mitat ja paino

Kuva.2. Liitäntälaatikko Halton Pop PDI mitat

PDI ØD
[mm]
ØD1
[mm]
L
[mm]
W
[mm]
H
[mm]
L1
[mm]
Paino
[kg]
100-100 99 102 308 282 172 168 2.7
100-125 99 127 308 282 172 168 2.7
125-125 124 127 308 282 172 168 2.8
125-160 124 162 308 282 172 168 2.7
160-160 159 162 458 358 239 280 5.0
160-200 159 202 458 358 239 280 4.9
200-200 199 202 458 358 239 280 5.2
200-250 199 252 458 358 239 280 4.9
250-250 249 252 520 480 359 280 8.2
250-315 249 317 520 480 359 280 8.0
315-315 314 402 520 480 359 280 8.2
315-400 314 317 520 480 359 280 8.0

Tekninen määrittey

Liitäntälaatikko kattohajottajiille, täyttää seuraavat vaatimukset:

Rakenne

  • Liitäntälaatikossa on irrotettava MSM-säätömoduuli tuloilmalle tai MEM-moduuli poistoilmalle.
  • Tuloilmasovelluksissa ilmavirtaa on mahdollista mitata ja säätää MSM-moduulilla.
  • Hajottajan liitännän lähtökaulus voidaan asettaa ulos- tai sisäänpäin asennustyön helpottamiseksi.
  • Tulokanavan halkaisija 100, 125, 160, 200, 250 tai 315 mm.
  • Hajottajan liitännän halkaisija 100, 125, 160, 200, 250, 315 tai 400 mm.

Materiaalit

  • Liitäntälaatikko on valmistettu sinkitystä teräksestä.
  • Liitännän lähtökaulus on valmistettu sinkitystä teräksestä.
  • Liitännän lähtökauluksessa on kiinteä tiiviste.
  • Äänenvaimennusmateriaali on valmistettu polyesterikuidusta tai mineraalivillasta.
  • Äänenvaimennusmateriaalista ei irtoa haitallisia materiaaleja.

Pakkaus

  • Tuote on pakattu puulavalle.

Asennus


Kuva. 3. Halton Pop PDI, asennus ylhäältä


Kuva. 4. Halton Pop PDI, asennus sivuilta

Liitäntälaatikko Halton Pop PDI voidaan asentaa kahdella teräsliuskalla tai M8-kierretangolla (eivät sisälly toimitukseen). Liitäntälaatikossa on kolme mahdollista kiinnityskohtaa, katso kuva 3 ja kuva 4.

Liitäntälaatikko liitetään kanavistoon tiivisteellä varustetulla lähtökauluksella.

Hajottajan liitännän lähtökaulus on käännettävä, minkä ansiosta hajottajan voi yhdistää kahdella eri tavalla:

  • Liitännän lähtökaulus asetettu ulospäin (kuten kuvassa 4).
  • Liitännän lähtökaulus asetettu sisäänpäin, mikä vähentää hajottaja-liitäntälaatikko-yhdistelmän korkeutta.

Liitännän lähtökaulus irrotetaan löysäämällä kiinnikkeiden ruuvit, jolloin sen voi kääntää toiseen asentoon.

Käyttöönotto


Kuva. 5. Ilmavirran säätäminen

Ilman tilavuusvirta määritetään mittaus- ja säätömoduulin (MSM) avulla. Poistoilmaa varten suositellaan MEM-säätömoduulin
käyttöä. Poistoilman tilavuusvirtaa ei voi mitata MEM-säätömoduulin avulla.

Vedä putket ja säätövaijeri hajottajan läpi ja sulje etulevy (jos käytössä). Mittaa paine-ero manometrin avulla.
Ilman tilavuusvirta lasketaan oheisen kaavan avulla:

jossa

  • qv           Ilman tilavuusvirta [l/s] tai [m3/h]
  • ∆pm      Mitattu paine [Pa]
  • k            k-kerroin (katso taulukko alla)

Säädä ilman tilavuusvirta (paine-ero) haluamaasi arvoon kääntämällä säätövaijeria.

Aseta putket ja säätökara takaisin liitäntälaatikkoon. Ilmavirtasäätimen asento voidaan lukita säätimen
sormiruuvilla.

Kanavaliitäntä (PDI) MSM-säätimen k-kerroin, avaus > 0 [l/s]
> 8D Min. 3D
100 5.7 7.5
125 9.6 12.6
160 16.4 21.9
200 26.3 31.0
250 47.1 51.5
315 78.8



Kanavaliitäntä (PDI) MSM-säätimen k-kerroin, avaus > 0 [m3/h]
> 8D Min. 3D
100 20.6 27.0
125 34.4 45.4
160 59.0 78.8
200 94.8 111.6
250 169.5 185.4
315 283.6

Huolto

Avaa tai irrota hajottaja. Irrota mittaus- ja säätömoduuli vetämällä varovasti rungosta (ei säätökarasta eikä mittausputkista). Puhdista osat kostealla liinalla, mutta älä upota osia veteen.

Työnnä sen jälkeen mittaus- ja säätömoduuli takaisin liitäntälaatikkoon rajoitintaan vasten rungosta kiinni pitämällä.

Voit myös poistaa liitäntälaatikon sisällä olevan äänenvaimennusmateriaalin, jolloin voit puhdistaa laatikon sisäpuolelta. Sulje hajottaja puhdistuksen jälkeen tai asenna se takaisin paikalleen.

Tilauskoodi

PDI/M-D-E; AC-ZT

Päävaihtoehdot
M = Malli
S Tuloilma (MSM)
E Poistoilma (MEM)
N Ei säätömoduulia
D = Liitäntälaatikon kanavaliitännän koko [mm] 100, 125, 160, 200, 250, 315
E = Hajottajan liitännän koko [mm] 100, 125, 160, 200, 250, 315, 400
Muut ominaisuudet ja lisävarusteet
AT = Äänenvaimennusmateriaali
P Polyesterikuitu
W Mineraalivilla
NA Ei asennettu
ZT = Räätälöity tuote
N Ei
Y Kyllä (ETO)

Tilauskoodiesimerkki

PDI/S-125-160; AT=P, ZT=N
