Halton SLL – Lineaarinen hajottaja

Yleiskuvaus

• Tuloilmalaitteen vaaka- tai pystysuuntainen ilmasuihku, sopii myös poistoilmalle.
• Asennettavissa kattoon tai seinään. Voidaan asentaa seinästä seinään jatkuvana nauhana.
• Säädettävä joko vaaka tai pystysuora heittokuvio, jota voidaan suunnata joustavasti.
• Hajottaja on irrotettavissa, mikä mahdollistaa laitteen ja kanavan helpon puhdistamisen.

Mallit

• Kehysmallit: Vakio ja Cubus
• Etulevyn vaihtoehdot: T-Bar ja Fineline

Lisävarusteet

• Liitäntälaatikko, jossa on kumitiivisteellä varustettu pyöreä kanavaliitäntä (halkaisija 160…250 mm)
• Ilmavirran mittaus- ja säätötoiminnoilla varustettu liitäntälaatikko.
• Liitäntälaatikon äänenvaimennus

Mitat

Yhden osan aktiivinen pituus voi maksimissaan olla 2000 mm ja minimissään 372 mm. Hajottajaa on myös saatavilla jatkuvana nauhana, mikäli tarvitaan pidemää mallia kuin 2000 mm.

Halton SLL + Halton PLL

Alla olevassa taulukossa on esitetty Halton SLL ja Halton PLL -yhdistelmän mitat vakiopäätykappaleita käytettäessä.

Taulukossa esitetyt  kanavaliitäntien määrät ovat Haltonin suosittelemia. Muita määriä ja kokoja on saatavilla pyydettäessä. Ota yhteyttä myyntiin.

Asennusaukko kattoon = F x (L1+10)

Kehystyyppi: Cubus (FT=C)

Etulevy: T-lista-katto (FP=TC1, TC2)

Etulevy: Fineline-katto (FP=FC1, FC2)

Rakenne ja materiaalit

Lisävarusteet

Moduulikattoja varten on saatavana erikoispäätyprofiileja.

Toiminta

Tuloilma puhalletaan hajottajan lineaaristen rakojen kautta joko vaakasuunnassa kattopintaa pitkin tai pystysuunnassa oleskelualueelle.

Seinäasennuksessa ilmasuihku suunnataan vaakasuoraan tai kattopintaa kohti, jolloin ilmasuihkun heittopituus kasvaa.

Kun laite asennetaan poistoilmalaitteeksi, toimitus ei sisällä ohjaussäleitä.

Tuotemallit

Fig. 2. Kehysmalli: Vakio (FT=S)

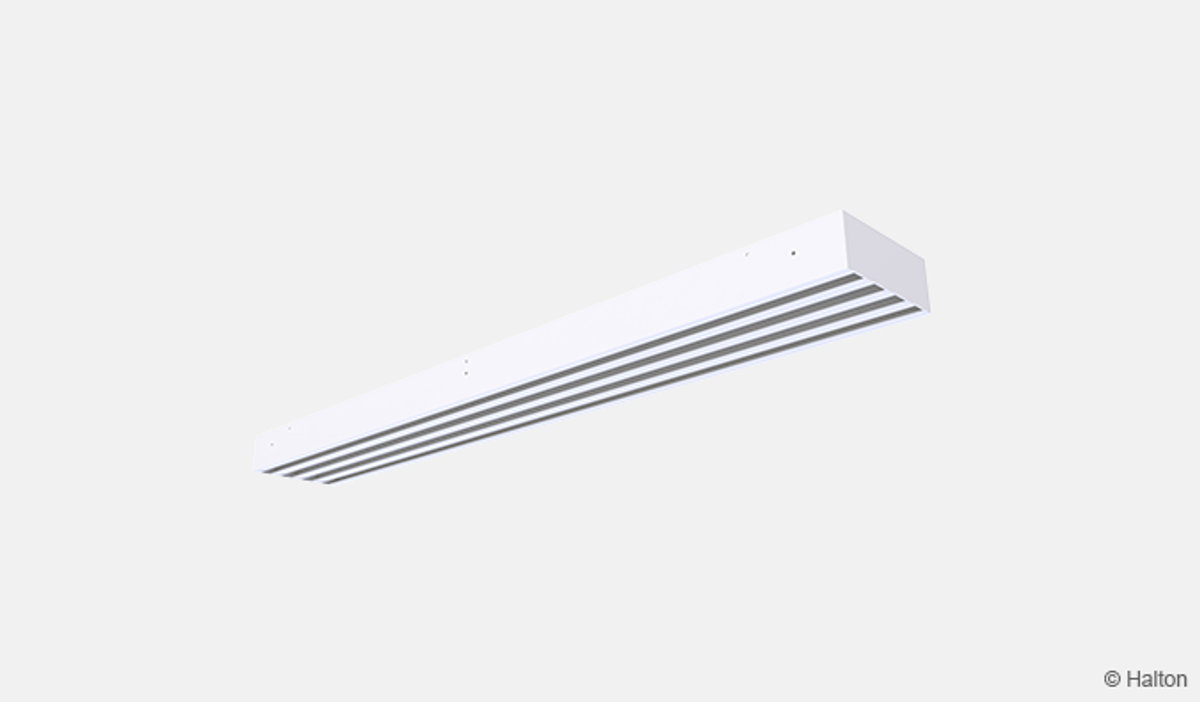

Fig. 3. Kehysmalli: Cubus (FT=C)

Fig. 4. Etulevy: T-lista kattoon (FP=TC1 tai TC2)

Fig. 5. Etulevy: Fineline kattoon (FP=FC1 tai FC2)

Asennus

Koodi selitys
1.   Asennuskannake
2.   Tukitanko
3.   Ruuvi

Rakohajottaja liitetään suoraan Halton PLL tai Halton PLD -liitäntälaatikkoon.
Liitäntälaatikko asennetaan alakattoon M8-kierretangoilla ja liitetään kanavaan. Kierretangot eivät sisälly toimitukseen.

Irrota Halton SLL-hajottajan T-profiilit vetämällä niitä varovasti, kunnes profiilien takana olevat poikkitangot tulevat esille.
Aseta kiinnittimet liitäntälaatikon uriin ja kiinnitä ne paikoilleen laitteen mukana toimitetuilla ruuveilla.
Kohdista ruuvit poikkitangoissa oleviin reikiin. Kiristä ruuveja, kunnes hajotin on kiinnitetty katon tasalle.
Aseta T-profiilit takaisin paikoilleen.

Laite voidaan asentaa alakattoon lisävarusteina saatavien tuloilmaosan E1 ja 5 mm:n päätykappaleen avulla.
Hajottaja (malli Halton SLL/E) voidaan käyttää myös poistoilmalaitteena liittämällä se poistoilmalaitteen liitäntälaatikkoon ST-kiinnittimillä.

Säätö

Virtauskuviota voidaan kääntää 180° säätämällä ohjaussäleitä ruuvimeisselillä. Kutakin ohjaussäleosaa voidaan säätää erikseen irrottamatta T-profiileja, mikä mahdollistaa tuloilman joustavan suuntaamisen.
Hajottajat toimitetaan säätämättöminä ja säleet avonaisina.

Ilmavirran mittausta ja säätöä varten on suositeltavaa liittää hajottaja Halton  PLL (tai PLD) -liitäntälaatikkoon, joka on tuloilmalaitteena käytettäessä varustettu MSM-säätömoduulilla ja poistoilmalaitteena käytettäessä varustettu MEM-säätömoduulilla.
Tuloilman tilavuusvirta määritetään mittaus- ja säätömoduulin (MSM) avulla.
Irrota lineaarinen hajotin ja vedä putket sekä säätökara sen läpi.
Asenna hajottaja paikalleen.
Mittaa paine-ero manometrin avulla. Ilman tilavuusvirta lasketaan seuraavalla kaavalla:

∆p_m      Mitattu paine [Pa]
k           k-kerroin
q_v         Ilmamäärä [l/s]

K-kerroin eri suojaetäisyyttä käyttävissä asennuksissa (D = kanavan läpimitta)

Säädä tilavuusvirta haluamaasi arvoon kääntämällä säätökaraa.
Lukitse säätöpellin asento ruuvilla.
Aseta putket ja säätökara liitäntälaatikkoon ja lineaarinen hajottaja takaisin paikalleen.

Huolto

Poista T-profiilit.
Irrota lineaarinen rakohajottaja avaamalla poikkitangoissa olevat ruuvit.
Pyyhi osat puhtaiksi kostealla liinalla.
Aseta hajottaja takaisin paikalleen kiinnittämällä poikkitangot ruuveilla asennuskiinnikkeisiin.

Vaihtoehto:
Halton PLD-liitäntälaatikko ja MSM/MEM-säätömoduuli tai
Halton PLL-liitäntälaatikko ja MSM/MEM-säätömoduuli

Irrota mittaus- ja säätömoduuli vetämällä varovasti akselista (ei säätökarasta eikä mittausputkista).
Puhdista osat kostealla liinalla, mutta älä upota osia veteen.
Asenna mittaus- ja säätömoduuli takaisin työntämällä akselista, kunnes moduuli osuu rajoittimeen.
Aseta hajottaja takaisin paikalleen kiinnittämällä poikkitangot ruuveilla asennuskiinnikkeisiin.

Tekninen määrittely

Kussakin suuntauselementissä on kaksi ohjaussälettä.

Tuloilman virtauskuvion muotoa voi muuttaa kääntämällä ohjaussäleitä. Säätäminen ei muuta laitteen ulkomuotoa.
Lineaarisen rakohajottajan ulkokehys on valmistettu muotoonpuristetusta alumiinista. Ohjaussäleet ja T-profiilit on polyesterimaalattu valkoiseksi (RAL 9003).

Hajottajan kanavaliitännässä käytetään liitäntälaatikkoa, joka sisältää äänenvaimennusmateriaalina mineraalivillaa.

Irrotettava lineaarinen rakohajottaja kiinnitetään liitäntälaatikkoon piiloruuvikiinnityksellä.
Liitäntälaatikko sisältää ilmavirran mittaus- ja säätömoduulin.
Rakohajottaja on irrotettavissa, mikä mahdollistaa liitäntälaatikossa sijaitsevan mittaus- ja säätömoduulin käytön.

Ohjaussäleet ja T-profiilit on helppo poistaa liitäntälaatikon edestä.

Tilauskoodi

SLL/S-N-L; FP-FT-ST-FI-CO-ID-ZT

S = Malli
S      Tuloilma
E      Poistoilma
O     Avattava etulevy

N = Rakojen lukumäärä
1, 2, 3, 4, 5, 6

L = Aktiivinen pituus (mm)
372, +1, .., 49972

Muut ominaisuudet ja lisävarusteet

FP = Etulevyvaihtoehdot
NA       Ei asennettu
TC1     T-lista katto (1200×300)
FC1     Fineline-katto (1200×300)
TC2     T-litsta katto (1350×300)
FC2     Fineline-katto (1350×300)

FT = Kehyksen tyyppi
S         Vakio
C         Cubus
NA      Ei asennettu

SE = Päätyprofiilit
Y         Kyllä
N         Ei

ST = Päätyprofiilien tyyppi
N1        23.0 mm ( 2 kpl)
E1        12.5 mm (2 kpl)
O1       23.0 mm (1 kpl)
O2       12.5. mm (1 kpl)
O4       Tasainen (Cubus)
NA       Ei asennettu

FI = Pintakäsittely
PN       Maalattu
MF       Hiottu

CO = Väri
SW    Signal white (RAL 9003)
X        Erikoisväri (RAL xxxx)
N        Ei maalausta

ID = Hajottaja yhdistettynä liitäntälaatikkoon
N        Ei
Y        Kyllä

ZT = Räätälöity tuote
N        Ei
Y        Kyllä (ETO)

Alituotteet

PLL      Liitäntälaatikko
PLD     Liitäntälaatikko

Koodiesimerkki

SLL/S-1-572, FP=NA, FT=S, SE=Y, ST=N1, FI=PN, CO=SW, ID=N, ZT=N
