Vad vi gör i vårt Innovation Hub for Buildings

Vi förnyar ventilationslösningar till våra kunder för kommersiella byggnader. Här nämner vi några mätningar av vad vi kan göra.

CFD – Computational Fluid Dynamics

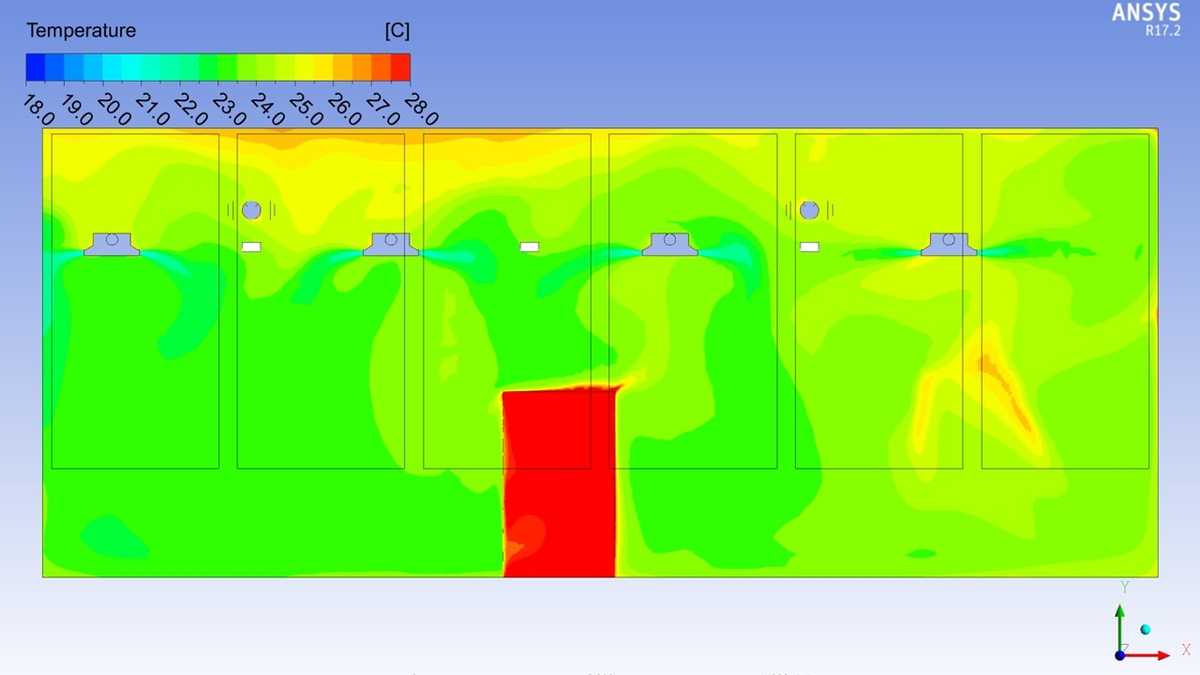

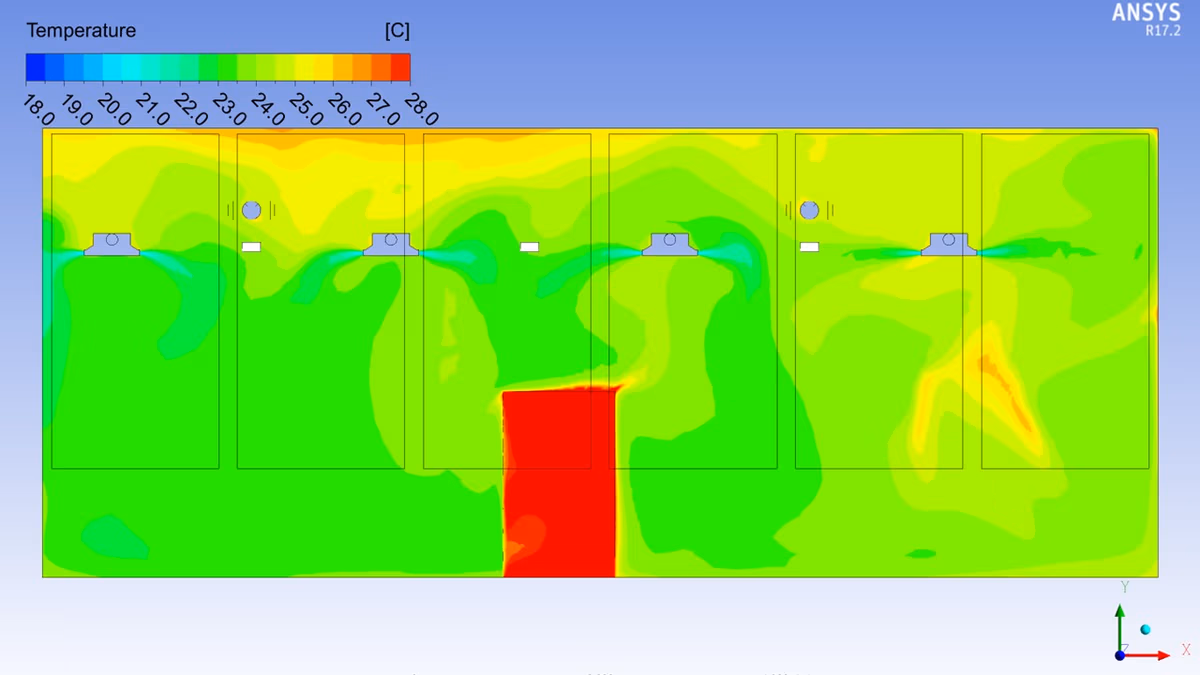

Halton Innovation HUB erbjuder tjänster inom computational fluid dynamics (CFD, datorflödesdynamik) för att simulera inomhusklimatförhållanden och optimera dem. CFD är lämpligt för ett brett utbud av inomhusmiljölösningar och är särskilt användbart när fysiska tester är svåra att organisera. Förmågan att producera exakta simuleringar med Haltons CFD-modeller har validerats genom att jämföra dem med faktiska laboratoriemätningar. Möjligheten att använda exakt information om konstruktionen av och dimensioner för Haltons produkter är en viktig faktor för att skapa korrekta resultat.

Det första steget i en CFD är att definiera den geometriska modellen för den faktiska projektplatsen så exakt som möjligt, med dimensioner, inredning, termiska belastningar och tekniska system vars funktioner matchar planerna och den faktiska platsen så nära som möjligt. Typiskt utrymme är ett enskilt rum eller en utvald del av det när man tänker på till exempel en mycket stor hall.

De grundläggande parametrarna för CFD är:

• Luftens hastighet (eller annan vätska)
• Luftens densitet (eller annan vätska)
• Tryck
• Temperatur

och andra parametrar som vanligtvis ingår eller beräknas utifrån grundparametrarna är:

• Värmestrålning
• Luftens ålder/Luftbyteseffektivitet
• Migrering av partiklar, droppar etc.
• Fuktighet
• Komfortfaktorer (drag, PMV, PPD)

Programvarorna som används är ANSYS CFX eller ANSYS Fluent. De flesta simuleringar kan köras med Haltons egen datorarbetsstation avsedd främst för numeriska simuleringar. För mycket stora fall finns det möjlighet att köpa molntjänsttid från externa tjänsteleverantörer.

Mycket små och enkla CFD-fall tar vanligtvis en dag eller ett par dagar att slutföra, inklusive några timmars datatid. I andra fall kan mycket stora och komplexa fall ta några veckor, vilket inkluderar dussintals timmar datatid.

Halton Mock-up – Fullskaliga tester för inomhusmiljö

Att skapa en högkvalitativ inomhusmiljö för byggnader kräver välfungerande designlösningar, men hur kan du se till att den valda designlösningen ger önskad inomhusluftkvalitetsnivå i byggnaden?

Med modeller i full skala hjälper vi våra kunder att se till att de valda byggtekniska lösningarna fungerar och producerar önskade inomhusmiljöförhållanden.

Fullskalig modelltestning rekommenderas särskilt för projekt där platsens struktur och/eller VVS-systemet skiljer sig väsentligt från standardapplikationer.

Vår stora modellhall gör det möjligt att utföra modelltester i full skala med en yta på upp till 400 kvadratmeter och en höjd på upp till 10 meter.

Testutrymme för storskaliga demonstrationer och mätningar

• Golvyta 25 m * 15 m
• Justerbar takhöjd mellan 2,5 – 10 m
• Lyfta tak i fem olika sektioner
• Totalt luftflöde upp till 1 500 l/s

Fullskaliga modelltester för inomhusmiljö studerar funktionaliteten hos de konstruerade byggtekniska lösningarna under standardiserade laboratorieförhållanden som motsvarar verklig användning.

Förhållandena testas vanligtvis åtminstone i extrema situationer – dvs under omständigheter som involverar maximala värme- eller kylbehov.

Dessa tester mäter vanligtvis följande funktioner i utrymmet:

• Lufttemperatur
• Lufthastighet
• Luftturbulens
• Strålningstemperatur

Dessa värden kan användas för beräkning av index som anger de termiska förhållandena i utrymmet och till och med för att utvärdera andelen användare som är nöjda med de termiska förhållandena.

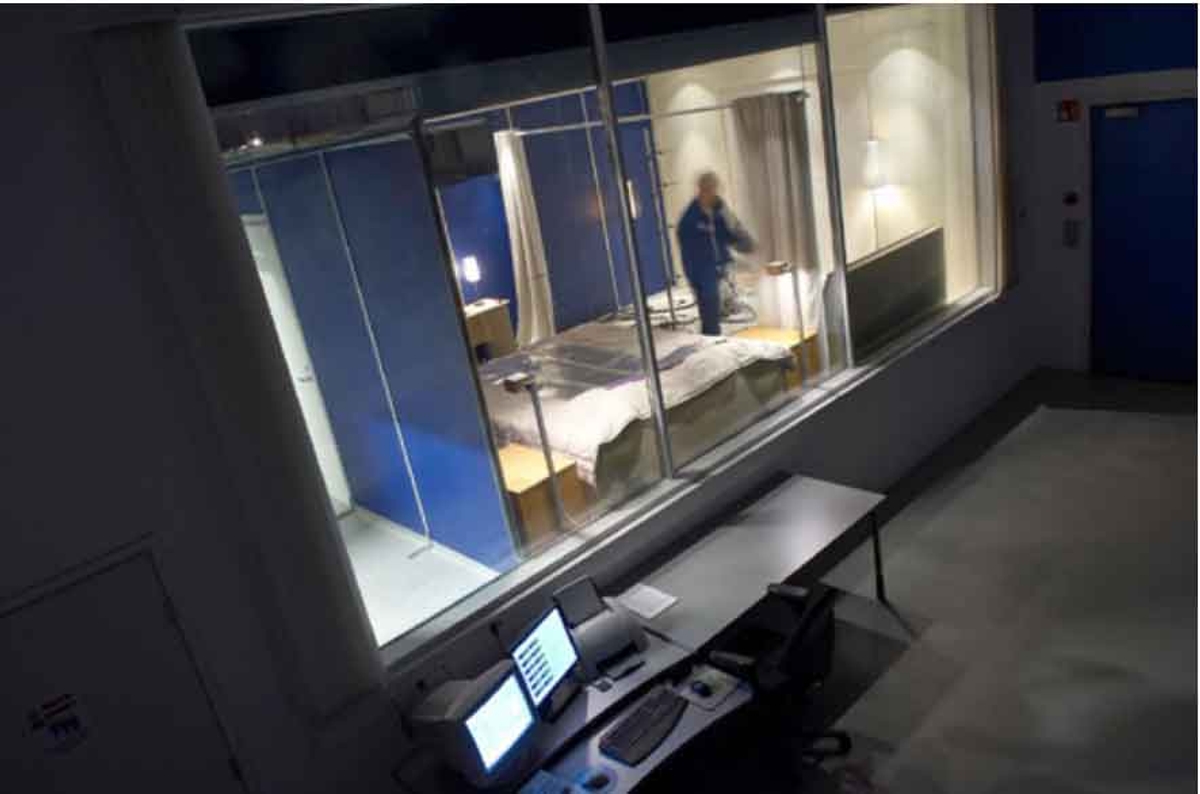

Modellrum

En fullskalig testuppställningsmodell innebär att man bygger en modell eller ett testutrymme i linje med den faktiska projektplatsen så exakt som möjligt, med mätningar, inredning och tekniska system vars funktionalitet matchar planerna/den faktiska platsen så nära som möjligt. Det typiska testutrymmet är ett rum eller en del av ett större område. Kundbaserad inomhusklimattestning och mätning

Kastlängdsmätningsrum

Kastlängdsmätningar under stabila förhållanden för bestämda produktegenskaper (hastighetsmätning)

• Rumsstorlek 10 * 6 m, höjd 2,4 – 3,2 m
• Minsta hastighet som ska mätas 0,05 m/s
• Tillämpar standarderna ISO 5219 och ISO 5167
• Luftflöde upp till 250 l/s
• Datorstyrd mätrobot

Akustiskt mätrum

Ljudmätning i efterklangsrum för ljudutveckling och dämpning

• Utrymmesvolym 200 m³ med absorptionsarea ~ 209 m²
• Kan mäta frekvenser mellan 125 – 10 000 Hz (63 Hz också möjligt)
• Definition av ljudeffektnivå ISO 3741
• Definition av kompenserande dämpning ISO 7235
• Definition av luftflödeshastighet med öppningsplatta ISO 5167
• Efterklangstider 2 – 9 s (hårt rum, beroende på frekvens)
• Luftflöde upp till 2 000 l/s
