Halton Rex RE6 – Kylbaffel

Kylbaffel Halton Rex RE6 är ett mångsidigt system avsett för behovsbaserade ventilationssystem. Det fungerar som ett kombinerat tilluftsdon för kylning, värmning och tilluft för infällt montage i undertak. Det är lämpligt för utrymmen med krav på hög kyleffekt, låg fukthalt och variabel ventilation. Det är ett idealiskt system tillämpningar med det önskas miljöförhållanden av hög kvalitet, behovsbaserad ventilation och individuell rumsstyrning.

Halton Rex RE6 är utformat för vanliga ventilationsbehov i kontorslokaler. Luftflödet kan justeras mycket flexibelt och kan enkelt anpassas till förändrade driftförhållanden och driftkrav under byggnadens hela livslängd.

Kylbaffel Halton Rex RE6 är avsedd för infällning i ett undertak.

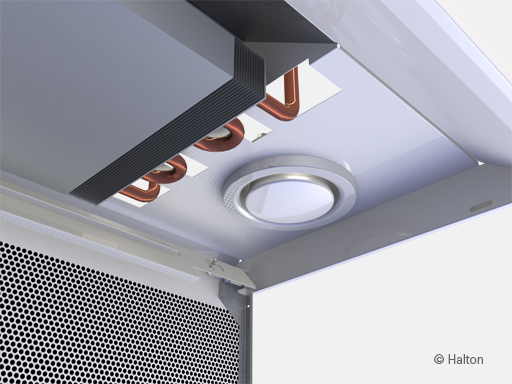

Primär tilluften kommer in i den aktiva kylbaffelns anslutningslåda. Därefter sprids den i rummet via precisionstillverkade dysor och HAQ-kontrollspridaren. Tilluftsöppningarna, som är placerade på baffelns undersida, säkerställer optimal luftdistribution.

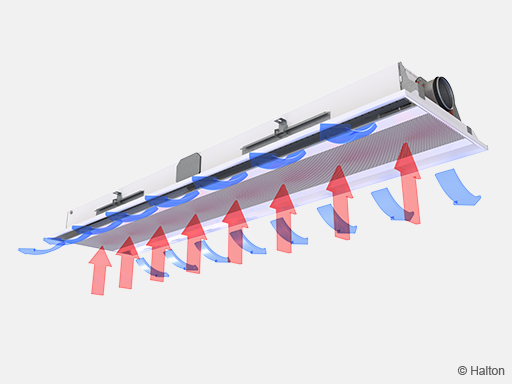

När tilluften med hög hastighet lämnar dysorna genererar den strålar som effektivt transporterar rumsluften in i donet. Den inbyggda värmeväxlaren behandlar sedan den inducerade luften och kyler eller värmer den efter behov. Det behandlade, blandade luftflödet släpps ut horisontellt längs taket, vilket förbättrar luftcirkulationen och säkerställer enhetlig värmekomfort i hela utrymmet.

Lufthastighetsstyrning i vistelsezonen

Haltons Velocity Control (HVC) används för att reglera lufthastigheten i rummet när rummets layout ändras (t.ex. om kylbaffeln placeras nära en rumsavskiljande vägg) eller, när den används lokalt, för att ändra de individuella lufthastigheterna. En justering av HVC påverkar det inducerade rumsluftflödet genom värmeväxlaren. Därför ökar eller minskar båda hastigheterna i vistelsezonen och kylbaffelns kyl-/värmekapacitet.

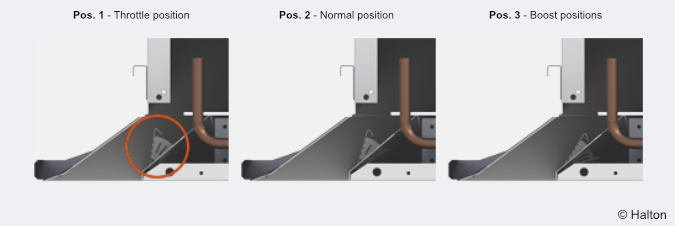

HVC har manuell hastighetsjustering i tre olika lägen (se fig. 2). HVC-systemet är uppdelat i sektioner, vilket möjliggör justering av förhållandena i olika delar av vistelsezonen. Beroende på baffelns längd är den optimala längden för HVC-spjällmodulerna mellan 500 och 1 400 mm.

HVC-spjället är indelat i sektioner (pos. 1–3) för att möjliggöra justering av förhållandena i de olika delarna av den vistelsezonen.

Vi rekommenderar att kylbaffeln placeras i normal position, för att möjliggöra både stryp- och ökningsfunktioner under byggnadens livslängd.

Styrning av luftflöde

Tilluftsflödet i kylbaffelns dysor varierar beroende på effektiv längd och statiskt tryck för kammare, som kan justeras t.ex. med hjälp av separata injusteringsspjäll.

Haltons luftkvalitetskontroll (HAQ) kan (som tillval) användas för att justera in och/eller styra uteluftsflödet till ett rum. Luftflödet beror på hur mycket strypspjället i HAQ-systemet är öppet och det statiska trycket i anslutningslådan.

Luftflödet måste ändras när användningen av rummet ändras och det finns behov av att anpassa tilluftsflödet. Luftflödet kan justeras manuellt eller automatiskt (behovsbaserat) med ett motoriserat reglerspjäll.

En kylbaffel försedd med manuell HAQ-luftflödesjustering kan byggas om till för behovsbaserad ventilation.

Vi rekommenderar att kylbafflar för behovsbaserat luftflöde ansluts till kanalsystem med konstant tryck när

• inställningen i HAQ-systemet inte påverkar dysluftflödet.
• regleringen via HAQ-systemet inte påverkar batteriets kyl- eller värmeeffekt.
• styrningen via HAQ-systemet inte har någon signifikant påverkan på trycket i kanalsystemet respektive andra kylbafflars luftflöden i samma kanalsystem.

• En zon i kanalsystem med konstant tryck ska utformas baserat på max./förstärkta luftflöden och samma storlek för huvudkanalsystemet. På så sätt säkerställs enhetliga tryckförhållanden i kanalsystemet och korrekt luftflöde baserat på efterfrågan.

De olika kylbafflarna med konstant, justerbart eller variabelt luftflöde, är identiska. Placering för Halton luftkvalitetskontrollenhet och val av dysstorlek i kylbaffeln används för att justera primärt luftflöde i rummet. Ett separat spjäll för injustering av luftflöde installeras i kanalen och används för inställning av luftflöde i kanalsystemet.

När motoriserad luftkvalitetskontroll (HAQ) används justeras max. och min. luftflöde med den spjällets öppningsvinkelbegränsare.

Primärt luftflöde för varje baffel justeras med HAQ-styrenheten under installation och idrifttagning. Det är inte nödvändigt att ändra eller sätta igen kylbaffelns dysor.

Styrning av luftkvalitet och temperatur

Kylbaffelns kyl- och värmeeffekt regleras med hjälp av en rumstermostat som styr vattenflödet genom batteriet. ​

Luftkvalitetskontroll för ett rumsutrymme kan utföras med till exempel en CO_2​-sensor, när rumsluftens temperatur regleras separat genom reglering av vattenflödet. Alternativt kan en temperaturgivare användas för luftkvalitetskontroll, med luftflödet modulerat i den första sekvensen. Om temperaturen överstiger börvärdet börjar vattenventilen öppnas i den andra sekvensen.

​I värmningsläget bör temperaturdifferensen för inblåsningsluften och rumsluften inte överstiga 3 °C. Vattnets inloppstemperatur till batteriet bör inte överstiga 35 °C. Optimal värmeprestanda kräver lämpligt primärt luftflöde. Luftbehandlingsaggregatet ska därför vara i drift under uppvärmningsperioderna för att säkerställa korrekt värmeeffekt.

Anslutningar på vattenrör för kylning/värmning är av typen Cu15/Cu12 med väggtjocklek 0,9–1,0 mm. De uppfyller därmed kraven i den europeiska standarden EN 1057:1996.

Högsta tillåtna driftstryck i kretsen med cirkulerande kallt/varmt vatten är 1,0 MPa. Anslutningsdiametern för tilluftskanalen är 125 mm.

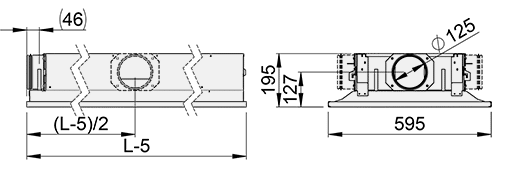

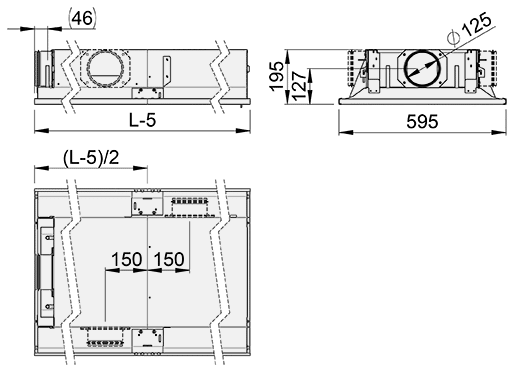

Mått

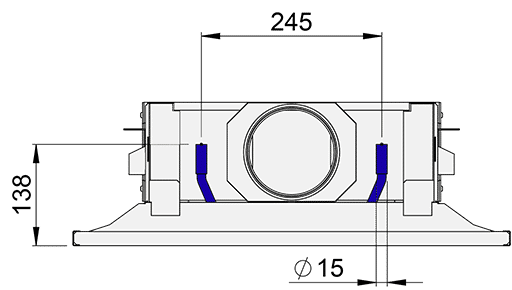

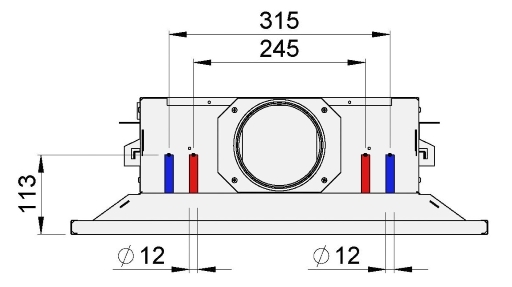

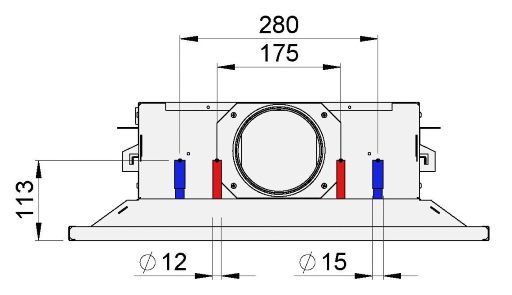

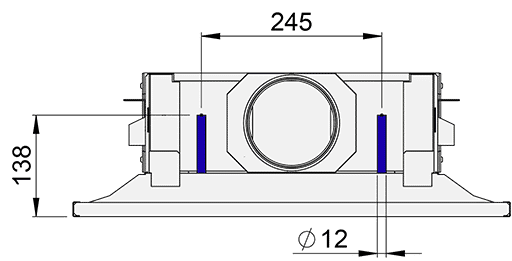

Batterirörets dimensioner

Effektiv batterilängd

Inbyggd frånluftsventil

Kylbaffel Halton Rex RE6 kan förses med en inbyggd frånluftsventil, vilket ger till- och frånluft i samma don. Den inbyggda frånluftsventilen minskar den effektiva totallängden med 500 mm (L – 500 mm) (för standard kylbaffel L 300).

Vid behov innehåller systempaketet en ventil med ställdon, styrenhet, fuktighetsgivare,_CO2-givare och temperaturgivare.

Halton Workplace WRA-automation

Halton Workplace WRApaket för rumsautomationHalton Rex RE6.

Halton Workplace WRA är en del av utbudet i Halton Workplace.

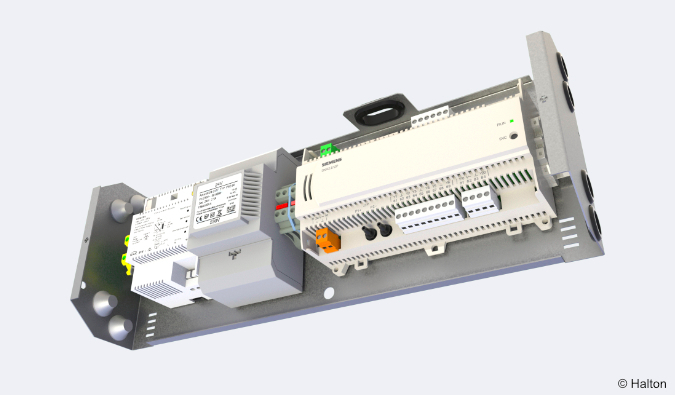

Halton Workplace WRA är en styrenhet som är speciellt utformad för reglering av automationssystemen i kontorsutrymmen och mötesrum. Den reglerar ventilationsluftflöde, rumstemperatur och inomhusluftens kvalitet.

Rumsautomationspaketet Halton Workplace WRA innehåller en styrenhet och tillvalskomponenter, beroende på kundens behov: en väggpanel och sensorer för temperatur, CO₂, närvaro, tryck och kondens.

Det finns tillval för styrenheten och väggpanelen, beroende på hur många styrningar och givare som krävs. Styrenhet Halton Workplace WRA för rumsautomation kombineras alltid med andra Halton-produkter, för ett anpassningsbart inomhusklimat med hög kvalitet.

Tillämpningsområde

• Styrning av ventilationsluftflödet, rumstemperaturen och inomhusluftens kvalitet i kontorsutrymmen och konferensrum
• Styrenhet Halton Workplace WRA för rumsautomation är en viktig del av Halton Workplace-systemet, som styr rumsenheter och reglerspjäll för luftflöde.
• Halton Workplace-systemet innehåller följande:
  • Tillämpningar för rumsluftkonditionering med Halton Workplace WRArumsautomationsstyrenhet:
    • Aktiva kylbafflar
    • Frånluftsdon
    • VAV-spjäll
    • Aktiva VAV-spridare
• Halton Max MDC zonstyrningsspjäll
• Halton Workplace WSO systemoptimerare

Huvudfunktioner

• Fabrikstestad styrenhet och kablar, enkelt att installera
• Förinstallerade projektspecifika parametrar, snabbt att driftsätta
• Flera driftlägen baserat på vistelse, termisk komfort och kvalitet på inomhusluft
• Erbjuder steglösa layoutlösningar för ändrade behov i kontorsmiljöer
• Mycket energieffektiv och tillförlitlig systemdrift

Driftprincip

Styrenhet Halton Workplace WRA för rumsautomation har spjäll med variabelt luftflöde (VAV) och aktiva kylbafflar i Halton Workplace-systemet. Dessa spjäll justerar ventilationsluftflöde, rumstemperatur och inomhusluftens kvalitet i kontorsutrymmen.

Varje rumsdon i ett kontorsutrymme kan ha en egen Halton Workplace WRA rumsautomationsstyrenhet eller så kan en enskild styrenhet styra flera rumsdon. Styrenhet Halton Workplace WRA för rumsautomation kan justera systemet automatiskt enligt användarens önskade inomhusklimat.

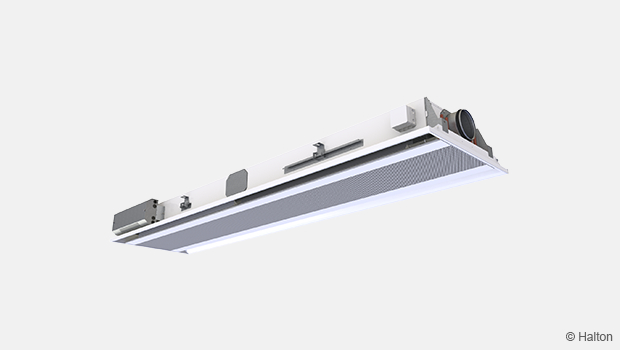

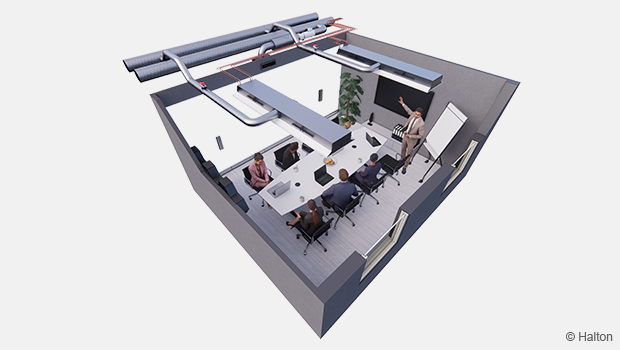

Rumsautomation: Halton Rex RE6aktiva kylbafflar som styrs med Halton Workplace WRA styrenheter för rumsautomation

Rumsautomation

I den här konfigurationen styr två styrenheter Halton Workplace WRA för rumsautomation (typ DXR2.E12P-102A) två Halton Rex RE6 aktiva kylbafflar. Varje Halton Rex RE6 kylbaffel har värme- och kylventiler, ett motoriserat , och integrerade CO₂ och kondensgivare. Styrenhet Halton Workplace WRA för rumsautomation har en integrerad tryckgivare. Systemet har även ett VAV frånluftsspjäll och en väggpanel (QMX3.P37) med temperaturgivare och display. En styrenhet Halton Workplace WRA för rumsautomation kan styra upp till fyra takdon, och det kan finnas flera styrenheter Halton Workplace WRA för rumsautomation i rummet.

Konstruktionskriterier för rumsautomation

• Kylbaffeln har värme- och kylventiler
• Kylbaffel Halton Rex RE6 har motordriven HAQ-styrning
• Kondens-, tryck- och CO₂-givare inbyggda i Halton Rex RE6kylbaffel
• Styrning av frånluftsflöde
• Extern rörelsedetektor
• Väggpanel med temperaturgivare och display
• Fönsterkontaktstyrning
• Tryckgivare inbyggd i styrenhet Halton Workplace WRA för rumsautomation

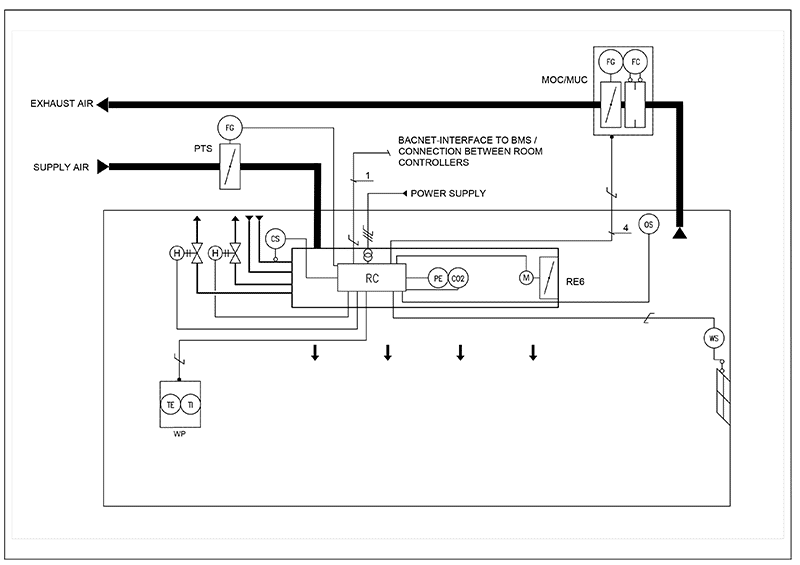

Schematiskt diagram

Utrustningslista

Kopplingsschema

Kopplingsschema för en denna konfiguration finns på produktsidan för styrenhet Halton Workplace WRA för rumsautomation eller i avsnittet Exempel på produktval.

Komponenter och beställningskodexempel för systemet

• Två aktiva kylbafflar: Halton Rex RE6
  • RE6-B-2400-2100-R2, SP=N, TC=H, CR=N, AQ=NA, EX=N, CO=SW, ZT=N
• En frånluftsenhet: Halton AGC Frånluftsgaller + Halton PRL anslutningslåda för galler
  • AGC-N-400-100 FS=CL, ME=A, FI=PN, CO=W, ZT=N + PRL-F-400-100-160
• 1 x VAV-spjäll: Halton Max MUC eller Halton Max MOS
  • MUC-G-160, MA=CS
• Två standby, avstängningsspjäll: Halton Rex PTS eller Halton Max MOS
  • PTS-A-125, MA=CS, MO=B4, ZT=N
• Automationspaket: 2 x Halton Workplace WRA rumsautomationsstyrenhet med relaterade komponenter
  • WRA/RE6-E81-H3-EX4, WP=37, LC=NA, SE=CI, SW=NC, ST=IA, SL=OI, PM=P1, TC=H, CV=SP5, RV=NA, ZT=N
• Två standby, avstängningsspjäll: Halton PTS

Val av kyl- och värmevattenventil

Val av vattenventiler görs i paket för Halton Workplace WRA rumsautomationssystem. Dimensionering av vattenventiler varierar beroende på antalet sekundära och primära kylbafflar som styrs av en enskild styrenhet. Kylning och värmning för hela kylbaffelgruppen utförs av en enda vattenventil som styr rumstermostaten. Vattenventilen är dimensionerad för hela gruppen, när det finns flera kylbafflar som styrs med en enda styrenhet. Det kan finnas en primär kylbaffel med en rumsstyrenhet och upp till tre sekundära kylbafflar.

Dimensionering av vattenventiler för en till fyra kylbafflar visas nedan.

Den aktiva kylbaffeln har sluten luftväg för returluft genom den perforerade frontplåten. Inducerat rumsluftflöde ställs in manuellt i tre lägen (påverkar inte primärt tilluftsflöde). Kylbaffelns luftflöde kan injusteras utan att dysorna pluggas igen eller byts ut.

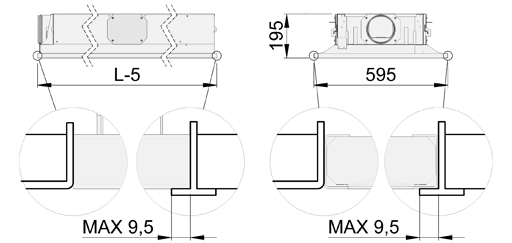

Den anpassningsbara kylbaffeln Halton Rex RE6 är lämplig för montering i undertak. Tänk på tilluftens och vattenrörens anslutningspunkter när du väljer placering av kylbaffeln.

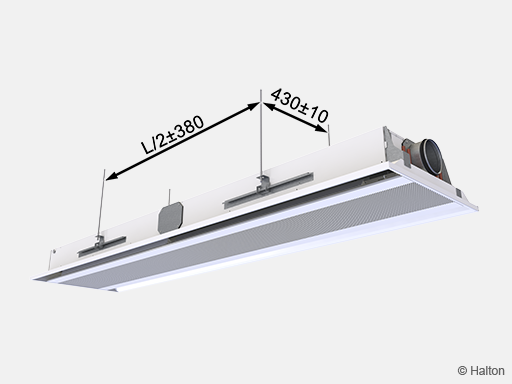

Montera kylbaffeln direkt mot takytan (H1 = 195 mm) eller häng upp den i gängade stänger (8 mm). Varje baffel är försedd med rörliga fästbeslag som sitter fast monterade på baffelns båda sidor. Den rekommenderade positionen för beslagen är på avståndet L/4 från baffeländen där L = baffelns längd.

Installera huvudledningarna för kyl- och värmevatten högre än kylbaffeln för att undvika att det uppstår luftfickor.

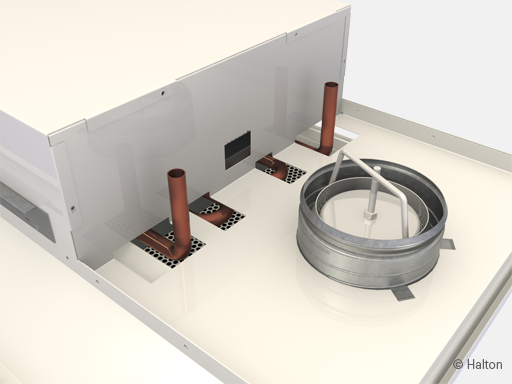

Kanal- och röranslutningarna finns vid samma ände på kylbaffeln. Flytta enkelt över kanalanslutningen till endera sidan av kylbaffeln med hjälp av en skruvmejsel på plats.

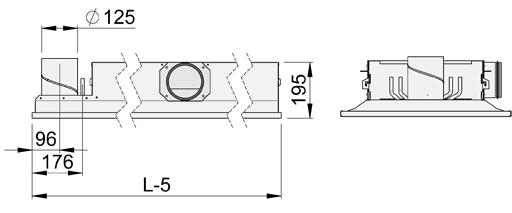

Kanalinstallation av frånluftsventilen

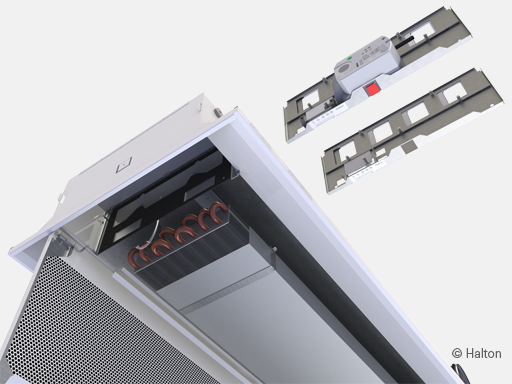

Ersätta manuell HAQ med motoriserad HAQ

Strömförsörjning: 24 V ~. Styrsignal: 0–10 VDC

Kylning

Rekommenderat kylvattenflöde är 0,02–0,10 kg/s, vilket innebär en temperaturstegring på 1–4 °C i värmeväxlaren. För att undvika kondens ska inloppsvattnet till värmeväxlaren hålla en temperatur på 14–16 °C.

Värmning

Rekommenderat flöde för värmevatten är 0,01–0,04 kg/s, vilket innebär en temperatursänkning på 5–15 °C i värmeväxlaren. Inloppsvattnet till batteriet bör ha en temperatur på högst 35 °C.

Inreglering och styrning av vattenflöden

Vattenflödet genom baffeln injusteras med hjälp av reglerventiler på kyl- respektive värmevattenutloppen. Kylbaffelns kyl- och värmeeffekt styrs genom inreglering av vattenflödet. Vattenflödet kan styras med en avstängningsventil (ON/OFF) eller med en 2- eller 3-vägs proportionell ventil.

Reglering av tilluftsflöde

Anslut en manometer till mätuttaget och mät upp det statiska trycket i kylbaffeln. Beräkna luftflödet enligt formeln nedan.

Totalt luftflöde, (q _v )

Luftflöde (q _v1 ) i dysa

Luftflöde (q _v2 ) i spridare för luftkvalitetskontroll

a	HAQ-position
	Uppmätt statiskt tryck i kammare (Pa)

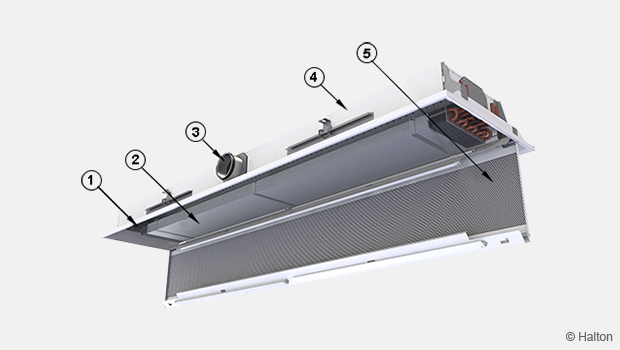

Öppna kylbaffelns frontplåt för att komma åt kanalen och batteriet. Frontplåten kan öppnas i två sektioner om baffellängden överstiger 2400 mm.

Rengör försiktigt anslutningslådan och batteriets flänsförsedda rör med en dammsugare.

Rengör frontplåten och om så behövs sidoplåtarna med en fuktig trasa.

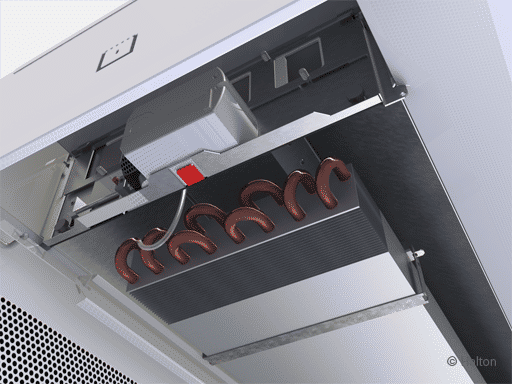

Du kan ta bort HAQ-enheten för att rengöra den. Lossa i så fall på skruvarna.
