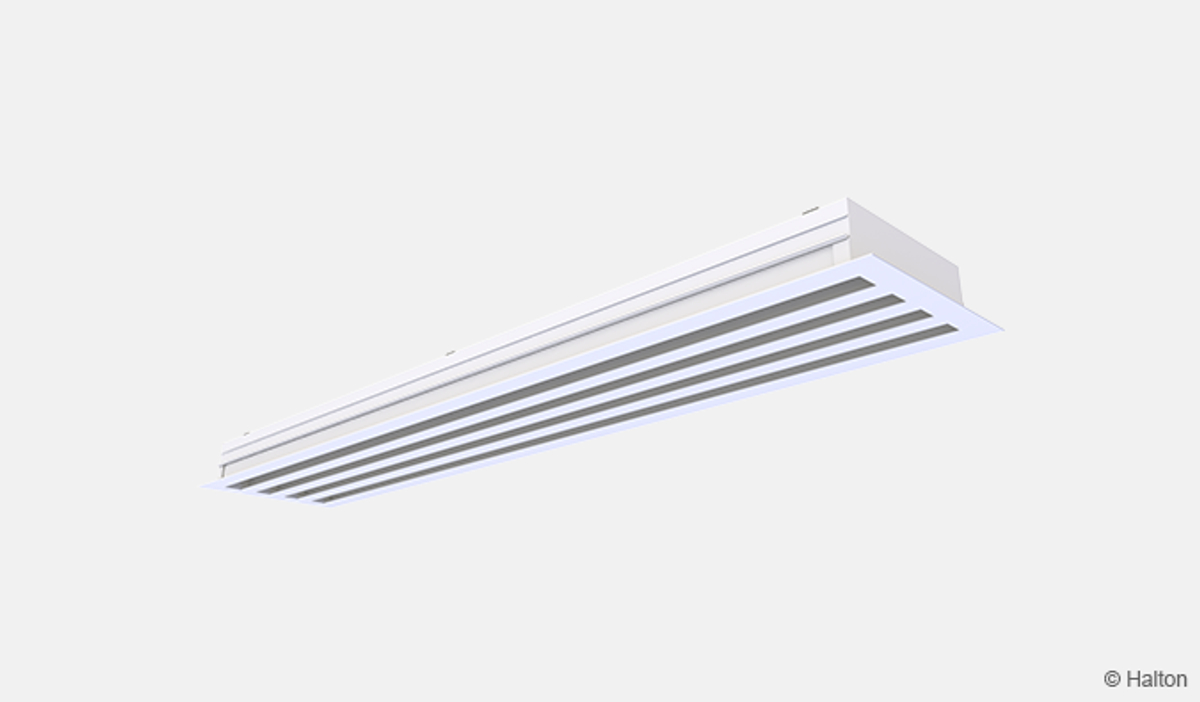

Halton SLL – Spaltspridare för montage i undertak eller vägg

Översikt

• Luftinblåsning horisontellt eller vertikalt , passar även för frånluft och frånluft med filter
• Installeras i tak eller vägg. Kan även användas för sammanhängande installation i rad från vägg till vägg
• Justerbar spridningsbild och riktningsflexibilitet med olika konfigurationer
• Spridaren kan tas bort för enkel rengöring av donet och kanalsystemet

Modeller

• Rammodeller: Standard, Cubus och Dold
• Alternativ för frontplåt: T-Bärverk och Fineline-bärverk

Tillbehör

• Anslutningslåda med cirkulär(a) gummipackningsförsedd(a) kanalanslutning(ar) D160…250 mm
• Alternativa anslutningslådor med mät- och injusteringsfunktioner
• Ljudisolering för anslutningslådan

Driftprincip

Luften tillförs vistelsezonen genom spridarens spalter antingen horisontellt utefter takytan eller vertikalt.
Vid vägginstallation blåses luften in horisontellt eller riktas mot takytan varvid kastlängden ökar.

Spridaren levereras utan ställbara lameller vid frånlufttillämpningar.

Funktioner och alternativ

Speciella ändbeslag för modulära undertak finns som tillval. Kontakta försäljningsavdelningen.

Obs: Om Halton PLD är utrustad med ett filter måste nitar eller skruvar användas för att fästa diffusorn i plenumet.

Konstruktion och materialer

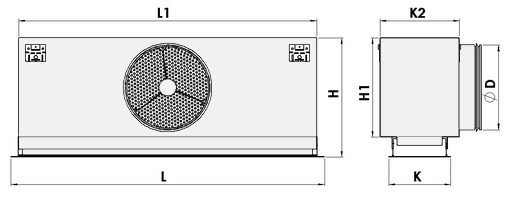

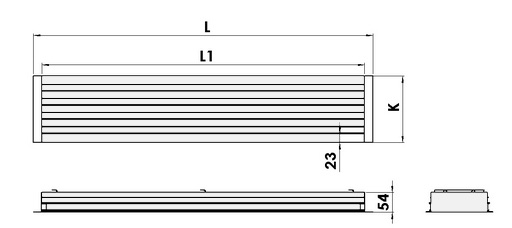

Dimensioner

Halton SLL, modell med standardram (FT=S)

Den maximala aktiva längden för ett stycke är 2000 mm. Minsta är 372 mm. Sammanhängande don med modulkonstruktion finns även för installationslängder större än 2000 mm.

Halton SLL + Halton PLL

Halton SLL, modell med standardram (FT=S)

Standarddimensioner för SLL + PLL-donet med standard ändbeslag framgår av tabellen nedan.

Antalet anslutningar som visas i tabellen nedan är Haltons rekommendation. På begäran finns andra antal och storlekar tillgängliga. Kontakta Haltons säljkontor.

Håltagningsmått =  F x (L1+10)

Ramtyp: Cubus (FT=C)

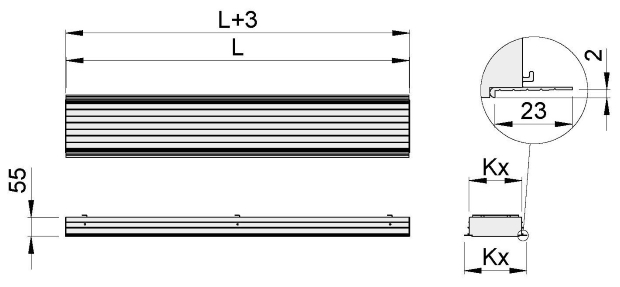

Ramtyp: Dold (FT=H)

Frontplåt: T-bärvek (FP=TC1, TC2)

Frontplåt: Fineline-bärverk (FP=FC1, FC2)

Beskriviningstext

I varje sektion för injustering av spridningsbild ingår två ställbara lameller.

Funktion

• Utmärkt Coanda-effekt vid ett brett spektrum av luftflödeshastigheter.
• Varje luftmönsterjusteringssektion består av två flödesavböjningsskovlar.
• Tilluftsmönstret är justerbart och styrs genom att justera flödesavböjningsskovlarna utan att ändra diffusorns utseende.

Materials

• Den linjära spaltspridaren har en yttre ram i strängpressad aluminium, ställbara lameller och T-profiler, anodiserade eller polyesterlackerade i vit färg (RAL 9003).

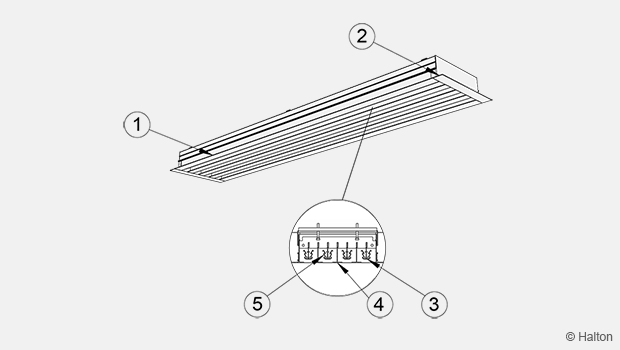

Struktur

• Spridaren är borttagbar för att man ska komma åt mät- och injusteringsspjället i lådan.
• Den borttagbara linjära spaltspridaren monteras mot anslutningslådan med dolda skruvar.
• Anslutningslådan levereras med ett spjällför mätning och injustering av luftflöde.
• Spridaren ansluts till kanalsystemet via en anslutningslåda med mineralull som ljuddämpningsmaterial.
• Spridningsbilden kan riktningsändras genom vridning av lamellerna utan att spridarens utseende märkbart förändras.
• Ställbara lameller och T-profiler kan lätt tas bort för åtkomst till anslutningslådan.

Produktmodeller

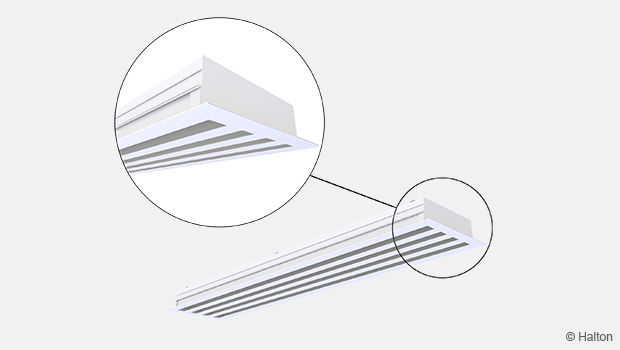

Rammodell: Standard (FT=S)

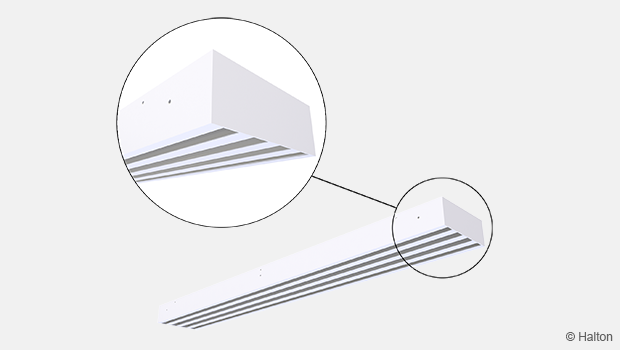

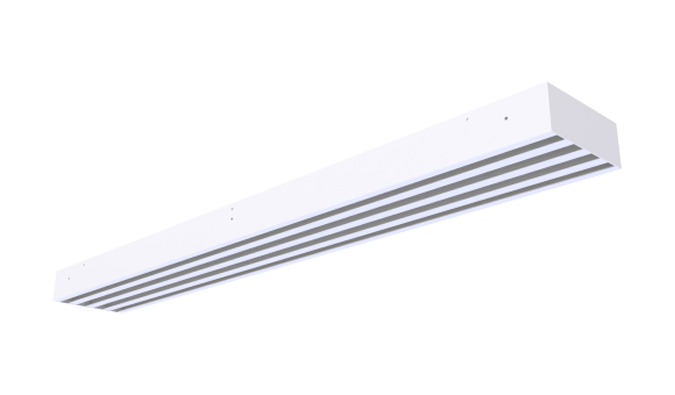

Rammodell: Cubus (FT=C)

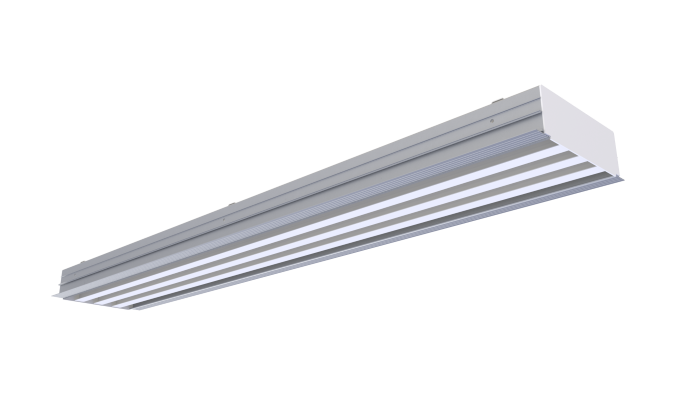

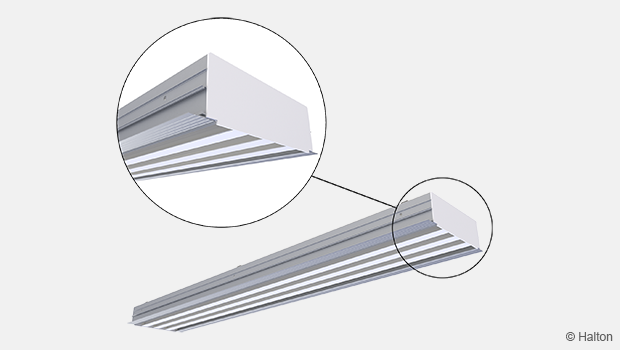

Rammodell: Dold (FT=H)

Frontplåt: T-bärverk (FP=TC1 eller TC2)

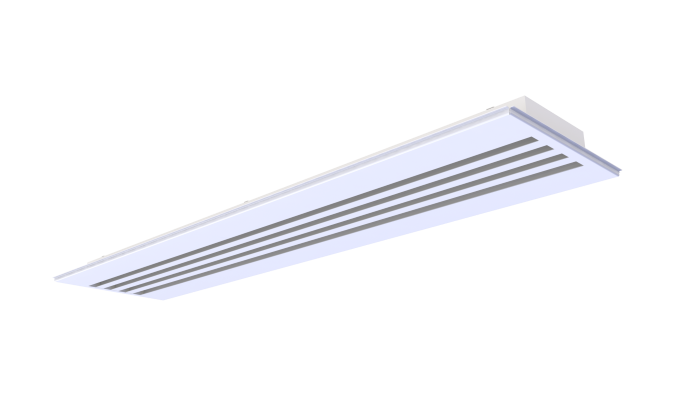

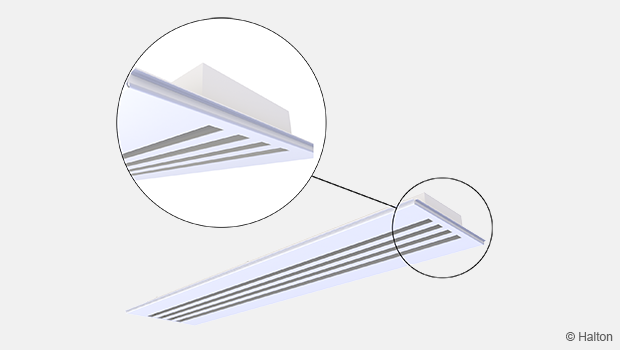

Frontplåt: Fineline-bärverk (FP=FC1 eller FC2)

Installation

Den linjära spaltspridaren SLL ansluts direkt till en anslutningslåda typ Halton PLL eller Halton PLD.
Anslutningslådan monteras i undertaket med hjälp av M8-gängstänger (ingår inte i leveransen) och ansluts till kanalsystemet.

• Ta bort T-profilerna i Halton SLL genom att dra försiktigt så att de tvärgående stängerna strax bakom blir åtkomliga.
• Sätt fast fästbeslagen i anslutningslådans spår och säkra med de skruvar som medföljer.
• Sätt i skruvar i hålen i de tvärgående stängerna. Dra åt tills spridaren sitter i nivå med taket.
  Sätt tillbaka T-profilerna.

Donet kan monteras i ett undertak med hjälp av ändbeslagen E1 med 5 mm fläns.
Donet (modell SLL/E) kan användas för frånluft genom att det ansluts till frånluftskammaren med hjälp av ST fästbeslag.

Obs: Om Halton PLD är utrustad med ett filter måste nitar eller skruvar användas för att fästa diffusorn i plenumet.

Montering i rad

Den maximala längden är 2000 mm. Om längden överskrider 2000 mm måste flera delar placeras bredvid varandra. Justeringsguider tillhandahålls för att underlätta installationen.

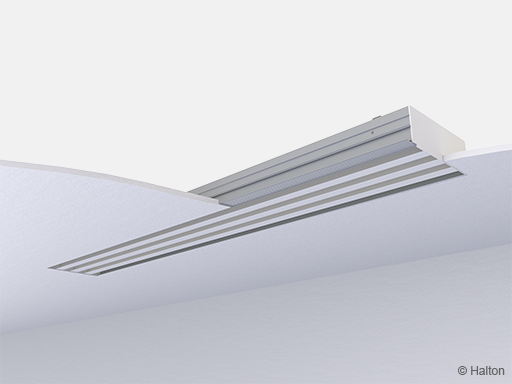

Installation av dold modell (FT = H)

Den linjära spaltspridaren med dolt ramverk använder samma interna komponenter som en standardmodell, vilket säkerställer identisk teknisk prestanda. Skillnaden ligger i den specialutformade aluminiumramen och ändstyckena, som har en avsmalnande kantprofil som gör det möjligt att integrera ramen sömlöst i taket. När den är installerad kan ramen spacklas över för att uppnå ett helt dolt utseende.

De avtagbara ändstyckena snäpps fast på spridaren för enkel åtkomst på plats, och ett justeringsband ingår som standard. Spridaren kan även anslutas till en konventionell plenumlåda. Eftersom den interna uppbyggnaden är densamma som i standardmodellen förblir alla luftflödes- och akustiska egenskaper oförändrade.

Driftsättning

Spridningsbilden kan ändras inom 180° genom manuell justering av ställbara lamellerna med hjälp av en skruvmejsel. Varje sektion för flödesriktning kan justeras individuellt utan att T-profilerna tas bort för att man ska få flexibilitet i tilluftens spridningsbild.
Spridarna levereras med de ställbara lamellerna i öppet läge.

Vi rekommenderar att du ansluter spridaren till Halton PLL- eller Halton PLD-anslutningslådan utrustad med ett MSM-spjäll för att kunna göra injustering och uppmätning av luftflödet.
Tilluftsflödet bestäms med hjälp av mät- och injusteringsspjället MSM.
Mät upp differenstrycket med en manometer. Luftflödet beräknas enligt formeln nedan.

Värdet på koefficienten k för installationer med olika säkerhetsavstånd framgår nedan

Justera in luftflödet genom att vrida injusteringsvredet tills önskad inställning uppnåtts.
Lås fast spjälläget med en skruv.
Återställ slangarna och injusteringsvredet i lådan och sätt tillbaka spridaren.

Underhåll

1. Ta bort T-profilerna.
2. Ta bort den linjära spridaren genom att lossa på skruvarna i de tvärgående stängerna.
3. Rengör delarna med en fuktig trasa.
4. Tryck tillbaka den linjära spridaren på plats genom att skruva fast de tvärgående stängerna mot fästbeslagen.

Alternativ:
Med anslutningslåda Halton PLD + MSM/MEM eller Halton PLL + MSM/MEM

Ta bort mät- och injusteringsspjället genom att försiktigt dra i dess axel (inte injusteringsvredet eller mätslangarna!).
Rengör delarna med en fuktig trasa. Sänk inte ner dem i vatten.
Sätt tillbaka mät- och injusteringsspjället på plats genom att trycka på axeln tills stoppet tar emot.
Tryck tillbaka den linjära spridaren på plats genom att skruva fast de tvärgående stängerna mot fästbeslagen.

Beställningskod

SLL-S-N-L; FP-FT-SE-ST-FI-ID-CO-ZT

Exempel på beställningskod

SLL-S-4-5200;  FP=NA, FT=S, SE=Y, ST=N1, FI=PN, ID=N, CO=SW, ZT=N
