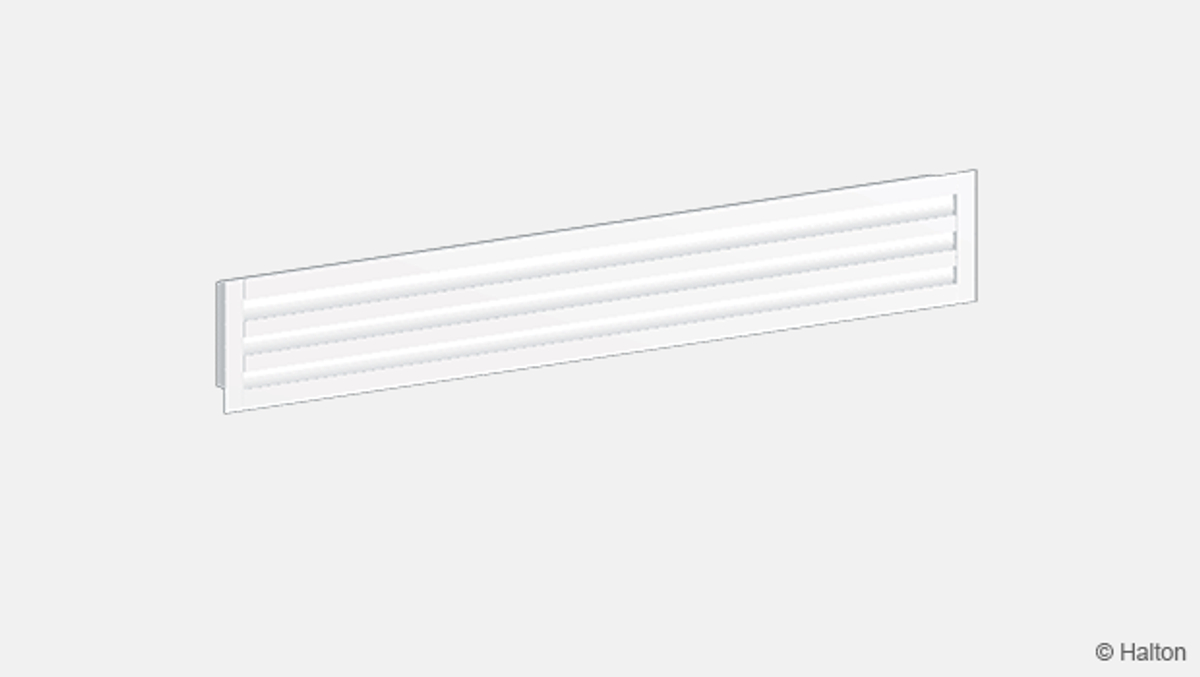

Översikt
- Luftinblåsning horisontellt eller vertikalt
- Installeras i tak eller vägg. Kan även användas för sammanhängande installation i rad från vägg till vägg
- Justerbar spridningsbild och riktningsflexibiltet med olika konfigurationer
- Spridaren kan tas bort för enkel rengöring av donet och kanalsystemet
Tillbehör
- Anslutningslåda med cirkulär(a) gummipackningsförsedd(a) kanalanslutning(ar) D160…250 mm
- Alternativa anslutningslådor med mät- och injusteringsfunktioner
- Ljudisolering för anslutningslådan
Dimensioner
Halton SLN
Halton SLN + PLD
Standarddimensioner för Halton SLN + PLD-donet med standard ändbeslag framgår av tabellen nedan.
Effektiv längd |
Spalter | F | L | L1 | H | H1 | K | K1 | K2 | ØD |
572 | 2 | 92 | 618 | 572 | 295..315 | 240 | 105 | 85 | 155 | 1×200 |
872 | 2 | 92 | 918 | 872 | 295..315 | 240 | 105 | 85 | 155 | 1×200 |
1172 | 2 | 92 | 1218 | 1172 | 295..315 | 240 | 105 | 85 | 155 | 1×200 |
1472 | 2 | 92 | 1518 | 1472 | 295..315 | 240 | 105 | 85 | 155 | 2×200 |
1772 | 2 | 92 | 1818 | 1772 | 295..315 | 240 | 105 | 85 | 155 | 2×200 |
572 | 3 | 130 | 618 | 572 | 295..315 | 240 | 143 | 123 | 193 | 1×200 |
872 | 3 | 130 | 918 | 872 | 295..315 | 240 | 143 | 123 | 193 | 1×200 |
1172 | 3 | 130 | 1218 | 1172 | 295..315 | 240 | 143 | 123 | 193 | 1×200 |
1472 | 3 | 130 | 1518 | 1472 | 295..315 | 240 | 143 | 123 | 193 | 2×200 |
1772 | 3 | 130 | 1818 | 1772 | 295..315 | 240 | 143 | 123 | 193 | 2×200 |
572 | 4 | 168 | 618 | 572 | 345..365 | 290 | 181 | 161 | 231 | 1×250 |
872 | 4 | 168 | 918 | 872 | 345..365 | 290 | 181 | 161 | 231 | 1×250 |
1172 | 4 | 168 | 1218 | 1172 | 345..365 | 290 | 181 | 161 | 231 | 1×250 |
1472 | 4 | 168 | 1518 | 1472 | 345..365 | 290 | 181 | 161 | 231 | 2×250 |
1772 | 4 | 168 | 1818 | 1772 | 345..365 | 290 | 181 | 161 | 231 | 2×250 |
Needed hole in the ceiling : F x (L1+10)
Material
Komponent | Material | Ytbehandling |
Yttre ram | Aluminium | Anodiserad P olyesterlackerad / vit RAL 9003 / 30% glansvärde |
Ändlock / T-profiler | Aluminium | Anodiserad Polyesterlackerad / vit RAL 9003 / 30% glansvärde |
Ställbara lameller | Aluminium | Anodiserad Polyesterlackerad / vit RAL 9003 / 30% glansvärde |
Anslutningslåda | Galvaniserad stål |
Tillbehör
Tillbehör | Kod | Beskrivning |
Anslutningslåda | PLD | Rak låda för kanalanslutning (utan ljuddämpningsmaterial) |
Anslutningslåda | PLL | Låda för kanalanslutning (med eller utan ljuddämpningsmaterial) |
Spjäll för mätning och injustering av luftflöde |
MSM | För tilluftsinstallation |
Ändlock | E1 | För modulärt undertak, bredd = 5 mm (2 st) |
Ljuddämpning | IN | Mineralull |
Speciella ändlock för modulära undertak finns som tillval.
Funktion
Luften tillförs vistelsezonen genom spridarens spalter antingen horisontellt utefter takytan eller vertikalt.
Vid vägginstallation blåses luften in horisontellt eller riktas mot takytan varvid kastlängden ökar.
Installation
Den linjära spridaren SLN ansluts direkt till en anslutningslåda typ PLD (eller PLL).
Anslutningslådan monteras i undertaket med hjälp av M8-gängstänger (ingår inte i leveransen) och ansluts till kanalsystemet.
Ta bort T-profilerna i SLN genom att dra försiktigt så att de tvärgående stängerna strax bakom blir åtkomliga.
Sätt fast fästbeslagen i anslutningslådans spår och säkra med de skruvar som medföljer.
Sätt i en skruv i varje hål i de tvärgående stängerna. Dra åt tills spridaren sitter i nivå med taket. Se till att ett avstånd på 10 mm mellan de tvärgående stängerna och fästbeslagen upprätthålls. Sätt tillbaka T-profilerna.
Donet kan monteras i ett undertak med hjälp av ändbeslagen E1 med 5 mm fläns.
Injustering
Spridningsbilden kan ändras inom 180° genom manuell justering av de ställbara lamellerna.
Varje sektion för flödesriktning kan justeras individuellt utan att T-profilerna tas bort för att man ska få flexibilitet i tilluftens spridningsbild.
Vi rekommenderar att du ansluter spridaren till PLD- eller PLL-anslutningslådan utrustad med ett MSM-spjäll för att kunna göra injustering och uppmätning av luftflödet.
Tilluftsflödet bestäms med hjälp av mät- och injusteringsspjället MSM.
Koppla bort spridaren och för in slangarna och injusteringsvredet genom den.
Mät upp differenstrycket med en manometer. Luftflödet beräknas enligt formeln nedan.
Justera in luftflödet genom att vrida injusteringsvredet tills önskad inställning uppnåtts.
Lås fast spjälläget med en skruv.
Återställ slangarna och injusteringsvredet i lådan och sätt tillbaka spridaren.
Värdet på koefficienten k för installationer med olika säkerhetsavstånd (D= kanaldiameter) framgår nedan
Safety distance | ||
NS | > 6xD | min 3xD |
160 | 19 | 22 |
200 | 28 | 32 |
250 | 49 | 51 |
Service
Ta bort T-profilerna.
Ta bort den linjära spridaren genom att lossa på skruvarna i de tvärgående stängerna.
Rengör delarna med en fuktig trasa.
Tryck tillbaka den linjära spridaren på plats genom att skruva fast de tvärgående stängerna mot fästbeslagen.
Alternativ: med anslutningslåda PLD + MSM (eller PLL + MSM)
Ta bort mät- och injusteringsspjället genom att försiktigt dra i dess axel (inte injusteringsvredet eller mätslangarna!).
Rengör delarna med en fuktig trasa. Sänk inte ner dem i vatten.
Sätt tillbaka mät- och injusteringsspjället på plats genom att trycka på axeln tills stoppet tar emot.
Tryck tillbaka den linjära spridaren på plats genom att skruva fast de tvärgående stängerna mot fästbeslagen.
Beskrivningstext
Den linjära spaltspridaren har en yttre ram i strängpressad aluminium, ställbara lameller och T-profiler, anodiserade eller polyesterlackerade i vit färg (RAL 9003).
Lamellerna fixeras av bladfjädrar.
Spridningsbilden kan riktningsändras genom vridning av lamellerna utan att spridarens utseende märkbart förändras.
Den linjära spaltspridaren ansluts till kanalsystemet via en anslutningslåda med mineralull som ljuddämpningsmaterial.
Den borttagbara linjära spaltspridaren monteras mot anslutningslådan med dolda skruvar.
Anslutningslådan har ett spjäll för mätning och injustering av luftflödet.
Spridaren är borttagbar för att man ska komma åt mät- och injusteringsspjället i lådan.
T-profilerna kan lätt tas bort för åtkomst till fästbeslagen.
Beställningskod
SLN-N-L; SE-ST-FI-CO
N = Antal spalter
2, 3, 4
L = Längd
400, +1, .., 50000
Specialutförande och tillbehör
SE = Sidoplåtar
Y Ja
N Nej
ST = Typ av sidoplåtar
NA Ej angivet
N1 Standard 23 mm
E1 Type E1
FI = Ytbehandling
PN Lackerad
CO = Färg
SW Vit
X Specialfärg
ZT = Kundanpassad produkt
N Nej
Y Ja (ETO)
Tillbehörsprodukter
PLD Anslutningslåda (spridare)
Kodexempel
SLN-2-400, SE=Y, ST=N1, FI=PN, CO=SW, ZT=N
