Product / TRH
Översikt
Avslutad 1.7.2023
-> kommer ersättas av Halton Pop PDI

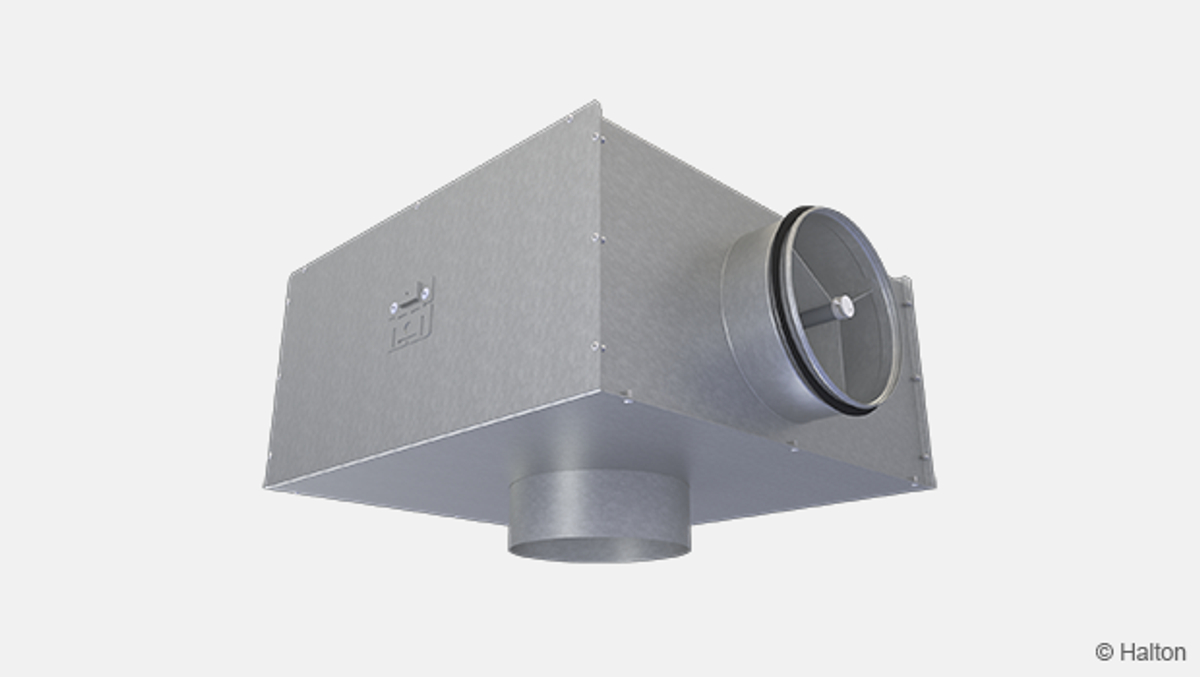

- Anslutningslåda för takspridare som säkerställer god funktion hos spridaren och ansluter till kanalsystemet
- Flexibel justering av spridarens placering i höjdled
- Borttagbart mät- och injusteringsspjäll
- Effektiv ljuddämpning
- Åtkomst för kanalrengöring
Dimensioner
NS | ØD | ØD1 | L | W | H | L1 |
100-100 | 99 | 102 | 281 | 281 | 152 | 141 |
100-125 | 99 | 127 | 281 | 281 | 152 | 141 |
100-160 | 99 | 162 | 281 | 281 | 152 | 141 |
125-125 | 124 | 127 | 431 | 431 | 180 | 216 |
125-160 | 124 | 162 | 431 | 431 | 180 | 216 |
125-200 | 124 | 202 | 431 | 431 | 180 | 216 |
125-250 | 124 | 252 | 431 | 431 | 180 | 216 |
160-160 | 159 | 162 | 431 | 431 | 212 | 216 |
160-200 | 159 | 202 | 431 | 431 | 212 | 216 |
160-250 | 159 | 252 | 431 | 431 | 212 | 216 |
200-200 | 199 | 202 | 550 | 400 | 245 | 355 |
200-250 | 199 | 252 | 550 | 400 | 245 | 355 |
200-315 | 199 | 317 | 550 | 400 | 245 | 355 |
250-250 | 249 | 252 | 600 | 450 | 295 | 378 |
250-315 | 249 | 317 | 600 | 450 | 295 | 378 |
250-400 | 249 | 402 | 600 | 450 | 295 | 378 |
315-315 | 314 | 317 | 650 | 500 | 360 | 398 |
315-400 | 314 | 402 | 650 | 500 | 360 | 398 |
Stuktur och material
Nr | Del | Material |
1 | Mät- och injusteringsspjäll (MSM / MEM) |
Stomme Aluminium Plåt Galvaniserat stål Beslag Galvaniserat stål Plastdelar Polypropylen (PP) Vred Rostfri stål |
2 | Dämpande | Mineralull eller polyesterfiber |
3 | Stos med packning | Galvaniserat stål, packning gummiblandning |
4 | Hölje | Galvaniserat stål |
Tillbehör
Tillbehör | Kod | Beskrivining |
Mät- och injusteringsspjäll | MSM | Spjäll för mätning och injustering av tilluftsflöde |
Injusteringsspjäll | MEM | Spjäll för injustering av frånluftsflöde |
Ljuddämpande material | AT | Invändigt ljuddämpningsmaterial i mineralull eller polyesterfiber |
Sidor med ljuddämpning | IN | 3 sidor eller 5 sidor |
Funktion
Halton TRH anslutningslåda utjämnar tilluftsflödet genom att minska flödeshastigheten.
Luften balanseras jämnt i spridaren för att säkerställa korrekt funktion
Flera spridare kan anslutas till tilluftskanalerna med hjälp av Halton TRH-lådan, vilket betydligt förbättrar deras funktionsegenskaper.
Anslutningslådan dämpar också kanalljud.
Installation
Anslutningslådan ansluts till kanalen med en stos.
Luftflödet kan justeras efter monteringen.
Det rekommenderade säkerhetsavståndet före Halton TRH anslutningslåda är minst 3*D.
Diametern på monteringshålet i takplattan ska vara minst 5 mm större än spridaranslutningen.
Injustering
Tilluftsflödet bestäms med hjälp av mät- och injusteringsspjället MSM. Slangarna och injusteringsvredet förs in genom spridaren. Mät differenstrycket med en manometer. Flödeshastigheten beräknas med nedanstående formel.
Värdet på koefficienten k för installationer med olika säkerhetsavstånd framgår nedan
(D= kanaldiameter)
NS | > 8xD | min. 3xD |
100 | 6.5 | 7.5 |
125 | 10.8 | 12.6 |
160 | 19.4 | 21.9 |
200 | 29.7 | 31.0 |
250 | 48.8 | 51.5 |
315 | 81.3 | 83.1 |
Justera luftflödet genom att vrida justeringsvredet tills önskad inställning uppnåtts. Lås vid behov dämparläget med en skruv. Sätt tillbaka slangarna och vredet i anslutningslådan.
Service
Öppna eller ta bort spridaren. Ta bort mät- och injusteringsspjället genom att försiktigt dra i stommen (inte i injusteringsvredet eller mätslangarna). Rengör delarna med en fuktig trasa. Sänk inte ner dem i vatten.
Mät- och injusteringsspjället sätts tillbaka genom attstommen pressas in till stopp.
För att underlätta invändig rengöring av anslutningslådan kan ljuddämpningsmaterialet tas bort. Stäng eller sätt tillbaka spridaren efter rengöring.
Beskrivningstext
QMC.2 Anslutningslåda för takspridare
TD/FD ….
Fabrikat Halton
Typ TRH
Utförande Tilluft / Frånluft
Material Varmförzinkat stål
Storlek 100/100 mm – 315/400
Antal …
Anslutningslådan ska vara tillverkad av galvaniserat stål och ha en kraftig och lufttät konstruktion.
Det ska finnas ett spjäll för mätning och injustering av tilluftsflöde. Mät- och injusteringsspjället ska gå att justera utan att anslutningslådan öppnas.
Anslutningslådan skall ha en stos med inbyggd packning för lufttät kanalanslutning.
Anslutningslådan ska dämpa kanalljud. Ljuddämpningsmaterialet ska tillverkas av polyesterfibrer med tvättbar yta eller mineralull på 3 eller 5 sidor av lådan.
Beställningskod
TRH-D-E;AT-IN-OM-ZT
D = Diameter på kanalanslutning
100, 125, 160, 200, 250, 315
E = Diameter på spridaranslutning
100, 125, 160, 200, 250, 315, 400
Andra alternativ och tillbehör
AT = Ljuddämpande material
W Mineralull
D Polyesterfiber
N Inget ljuddämpaning
IN = Sidor med ljuddämpning
3 Ljuddämpning på 3 sidor
5 Ljuddämpning på 5 sidor
N Inget ljuddämpning
OM = Mät- och injusteringsspjäll
YS MSM (tilluft)
YE MEM (frånluft)
NA Inget mät- och injusteringsspjäll
ZT = Kundanpassad produkt
N Nej
Y Ja (ETO)
Kod exempel
TRH-100-125,AT=D, IN=3, OM=YS, ZT=N
