Kompakt kylbaffel med konstant luftflöde/variabelt luftflöde (CAV/VAV) och fyrvägs luftspridning för montage i undertak.
Säkerställer ett tyst och behagligt rumsklimat, även vid högre kyleffekter.
Kompakt kylbaffel med konstant luftflöde/variabelt luftflöde (CAV/VAV) och fyrvägs luftspridning för montage i undertak. Säkerställer ett tyst och behagligt rumsklimat, även vid högre kyleffekter.
Haltons kylbafflar är certifierade av Eurovent Certita
Den primära tilluften kommer in i kylbaffelns tilluftskammare. Därifrån sprids luften ut i rummet genom dysorna och öppningarna på spjället. Luftstrålarna från dysorna inducerar effektivt rumsluften genom baterit. Där kyls luften med hjälp av det kalla vattnet som cirkulerar i batterit. Öppningarna på spjället riktar luftstrålarna horisontellt längs takytan för bästa coandaeffekt, vilket förhindrar känslan av drag.
Fig.1. Funktion, Halton Rex Expander kylbaffel
På bilden ovan visar de blå pilarna tilluften som strömmar genom dysorna. De röda pilarna visar rumsluften som kommer in genom frontplåten och batterit.
Haltons luftflödeskontroll (HAQ)
Haltons luftflödeskontroll (HAQ) används för att justera eller reglera det extra tilluftsflödet i ett rum. Under normala förhållanden tillförs tilluft via dysorna. När extra luft behövs (boost-/VAV-funktion) öppnas HAQ-kontroll och forcerar tilluften. VAV står för variabelt luftflöde.
HAQ-kontroll kan även användas som ett spjäll för konstant luftflöde (CAV). Det innebär att det kan användas för att justera k-faktorn för att uppnå rätt luftflöde vid ett specifikt tryckfall.
Fig.2. VAV-funktion: Tilluft från dysor (normalläge)
Fig.3. VAV-funktion med HAQ-kontroll: Tilluft från dysor och HAQ-kontroll (boostläge)
Fig.4. Manuellt ställdon för HAQ-kontroll
Fig.5. Motoriserad HAQ-kontroll
Funktion |
Beskrivning |
---|---|
Luftflödeshastighet | Max. luftflödeshastighet < 35 dB: 57 l/s eller 205 m³/h (RXP/E-1200) |
Dimensioner | 600 x 600 mm eller 1 200 x 600 mm |
Tryckfall, vatten | Max. 18,6 kPa (RXP-1200, vattenflöde 0,1 kg/s) |
Kyleffekt | Upp till 1 700 W (RXP/E-1200, 100 Pa, 57 l/s, vatteninlopp 14 °C, vattenflöde 0,1 kg/s, tilluft 16 °C) |
Vikt | 10–22 kg |
Normalt statiskt tryck | 50–100 Pa |
Vattentemperatur | 14–20°C (måste vara över daggpunkten) |
Kategori |
Funktion |
Alternativ |
Beskrivning |
Storlek och riktning
|
Produktens längd |
600, 1200 |
Två olika längder. Nominell bredd är alltid 600 mm. |
Kanalanslutning
|
S2, R2, L2 |
Fabriksinställd rakt fram, höger eller vänster Ø 125 mm. Läget kan ändras på plats. Se bilden nedan. | |
S3, R3, L3 |
Fabriksinställd rakt fram, höger eller vänster Ø 160 mm. Läget kan ändras på plats. Se bilden nedan. Obs: Endast tillgänglig om L=1200 mm och dystyp=E. |
||
Kylning |
Slingtyp |
C |
Kylslinga. Anslutningsrör Ø 12 mm. |
Luftflöde |
Dystyp |
C, D, E |
Tre alternativ för olika behov av luftflöden eller k-faktorer. Dysa C är minst och dysa E är störst. |
Haltons luftkvalitetskontroll (HAQ) |
NA |
Ingen HAQ. K-faktorn avgörs av den nominella storleken och valet av dysa (CAV). | |
MA |
Manuellt justerbar CAV-styrning av extra luftflöde. Standardluft från dysor, extra luft från HAQ. | ||
MO |
Motordriven VAV-styrning av extra luftflöde. Standardluft från dysor, extra luft från HAQ. |
Fig.6. Kanalanslutning: anslutning placerad till vänster, rakt fram, höger
Mer information om kylbaffelns utförande finns under Produktkod.
Halton Workplace WRA is part of the Halton Workplace solution offering.
Fig.7. Halton Workplace WRA room automation controller integrated to Halton Rex Expander (RXP) chilled beam
Halton Workplace WRA is a controller especially designed for controlling the automation system of office spaces and meeting rooms. It is used for controlling the ventilation airflow, room temperature, and indoor air quality.
The Halton Workplace WRA room automation package consists of a controller unit and optional components depending on customer needs: a wall panel and sensors for temperature, CO2, occupancy, pressure, and condensation.
There are options available for the controller unit and wall panel, depending on the number of controls and sensors required. The Halton Workplace WRA room automation controller is always combined with other Halton products for adaptable and high-level indoor climate.
The Halton Workplace WRA room automation controller operates with Variable Air Volume (VAV) dampers and active chilled beams of the Halton Workplace system. These are used for adjusting the ventilation airflow, room temperature, and indoor air quality in office spaces.
Each room unit in an office space can have its own dedicated Halton Workplace WRA room automation controller, or a single controller can control multiple room units. The Halton Workplace WRA room automation controller can automatically adjust the system according to the indoor environment level preferred by users. Each room unit having its own dedicated controller brings maximum flexibility.
Fig.8. Halton Rex Expander (RXP) active chilled beams with HAQ control and PTS damper, controlled with Halton Workplace WRA room automation controllers in a double office room
In this configuration, two Halton Workplace WRA room automation controllers (type DXR2.E18-102A) control two Halton Rex Expander (RXP) active chilled beams. Each chilled beam has heating and cooling valves, motorised Halton Air Quality (HAQ) control, as well as integrated CO2, pressure, and condensation sensors. A Halton PTS single-blade damper is used for controlling the minimum operating mode. The system also includes an exhaust VAV damper, window switch control, external occupancy sensor and a wall panel (type QMX3.P37) with a temperature sensor and display. One Halton Workplace WRA room automation controller can individually control up to four terminal units, and there can be several Halton Workplace WRA room automation controllers in the room.
Fig.9. Schematic drawing: Halton Rex Expander (RXP) chilled beam (4-pipe) controlled with Halton Workplace WRA room automation controller
Code | Equipment |
RC | Controller unit |
FG | Airflow damper actuator |
FC | Airflow measurement |
H | Water valve actuator |
CS | Condensation sensor |
OS | Occupancy sensor |
PE | Pressure sensor |
CO2 | CO2 sensor |
WP | Wall panel |
TE | Temperature sensor |
TI | Temperature display |
WS | Window switch control |
Fig.10. Factory-installed Halton Workplace WRA room automation controller, type DXR2.E18-102A
For the wiring diagram of similar configuration, see the product page of Halton Workplace WRA room automation controller, section Installation information.
Note: For more information, see the product pages of the Halton Workplace WRA room automation controller
Water valve selection is done in Halton Workplace WRA room automation system package. Water valve sizing depends on the number of secondary and primary chilled beam units that are controlled with single controller. One water valve is used to control the whole chilled beam group cooling or heating operated by one room controller. Water valve is sized for whole group when there are multiple chilled beams controlled with single controller unit. There can be one primary chilled beam with room controller and up to three secondary chilled beams. Water valve sizing for 1-4 chilled beams is shown below.
Number of chilled beams (pcs.) | Water valve type | Size for cooling (DN) | Size for heating (DN) | Installation |
1 | ABQM | DN15 | DN15 | Integrated to chilled beam |
2 | ABQM | DN20 | DN15 | Loose |
3 | ABQM | DN20 | DN15 | Loose |
4 | ABQM | DN25 | DN15 | Loose |
Number of chilled beams (pcs.) | Water valve type | Size for cooling (DN) | Size for heating (DN) | Installation |
1 | VPP46.. | DN15 | DN15 | Loose |
2 | VPP46.. | DN20 | DN15 | Loose |
3 | VPP46.. | DN20 | DN15 | Loose |
4 | VPP46.. | DN25 | DN15 | Loose |
Luftflöde

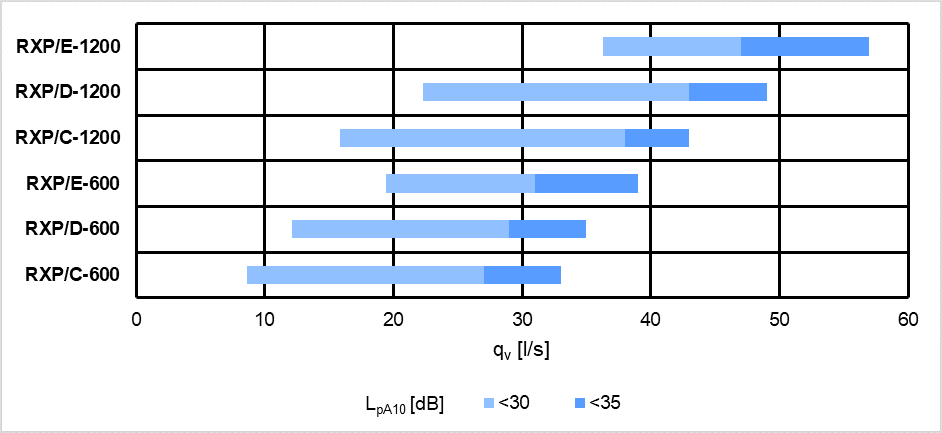

Fig.11. Luftflödesintervaller för Halton Rex Expander utan HAQ eller när HAQ är stängd

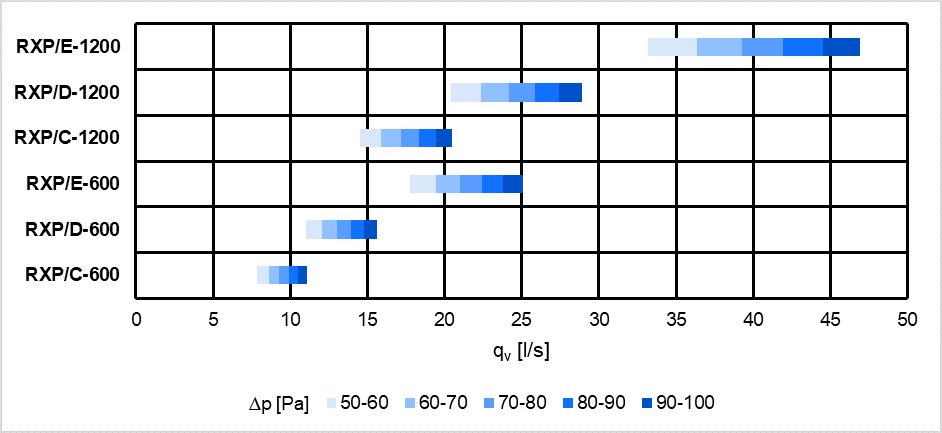

Fig.12. Luftflödesintervaller för Halton Rex Expander med HAQ vid 60 Pa, 125 mm anslutning
Kyleffekt
Pro-dukt | Temp. på inlopps-/utlopps-vatten [°C] |
Rums-temp.
[°C] |
Kammartryck [Pa] |
Vattenflöde [kg/s] |
Luftflöde [l/s] |
Effekt [W] |
||
Vatten | Luft (18 °C) | Totalt | ||||||
RXP/C-600 | 15/17 | 25 | 75 | 0,032 | 10 | 269 | 81 | 350 |
RXP/D-600 | 0,038 | 14 | 315 | 114 | 429 | |||
RXP/E-600 | 0,049 | 22 | 407 | 183 | 590 | |||
RXP/C-1200 | 15/18 | 0,043 | 18 | 536 | 150 | 686 | ||
RXP/D-1200 | 0,054 | 25 | 676 | 211 | 887 | |||
RXP/E-1200 | 0,063 | 41 | 790 | 343 | 1 133 |
Fig.13. De olika komponenterna i Halton Rex Expander
Nr |
Del | Beskrivning |
1 |
Frontplåt | Förlackerat galvaniserat stål
Polyesterlackerad, vit (RAL 9003 eller 9010), |
2 |
Dysor | Dysplåt: galvaniserat stål |
3 |
HAQ-kontroll (tillval) | Lackerat galvaniserat stål |
4 |
Ställdon för HAQ-kontroll (tillval) | Elektriskt ställdon (visas på bilden): längden på anslutningskabeln är 0,9 m |
Manuellt ställdon: galvaniserat stål | ||
5 |
Tilluftskammare | Förlackerat galvaniserat stål
Polyesterlackerad, vit (RAL 9003 eller 9010) |
6 |
Fästen | Galvaniserat stål |
7 | Anslutning tilluft | Galvaniserat stål |
8 | Ram | Förlackerat galvaniserat stål
Polyesterlackerad, vit (RAL 9003 eller 9010), |
9 | Anslutningsrör | Koppar. Ø 12 mm med en godstjocklek på 0,9–1,0 mm, vilket uppfyller den europeiska standarden EN 1057:1996 |
10 | Slinga/ batteri | Rör: koppar Lameller: aluminium |
Måtten anges i millimeter (mm).
Fig.14. Mått, Halton Rex Expander (RXP-600)
Fig.15. Mått, Halton Rex Expander (RXP-1200)
Fig.16. Halton Rex Expander dimensioner (RXP-1200 med kanalslutning Ø 160 mm)
Produkt |
AQ-modell |
Vikt (exkl. watten) [kg] |
Vattenvolym [l] |
RXP-600 |
NA |
10.5 |
0.5 |
MA |
11.4 |
||
MO |
11.6 |
||
RXP-1200 |
NA |
20.9 |
1.2 |
MA | 21.8 | ||
MO | 22.1 |
Produkten måste uppfylla följande krav:
När riktningen på Halton Rex Expander-kylbaffeln planeras måste placeringen av tillufts- och vattenanslutningarna beaktas. Tilluftsanslutningen kan placeras på någon av enhetens sidor eller på samma sida som vattenanslutningarna. Placeringen kan enkelt ändras på plats efter behov.
Placeringen av ställdonet för HAQ-kontroll (tillval) måste också beaktas för att säkerställa åtkomst till ställdonet. Ställdonet sitter i mitten på enhetens vänstra sida.
Halton Rex Expander-kylbaffeln kan fästas direkt mot takytan (H = 220 mm) eller nedpendlad med gängstänger (8 mm). Fästena för takmontage sitter på enhetens sidor.

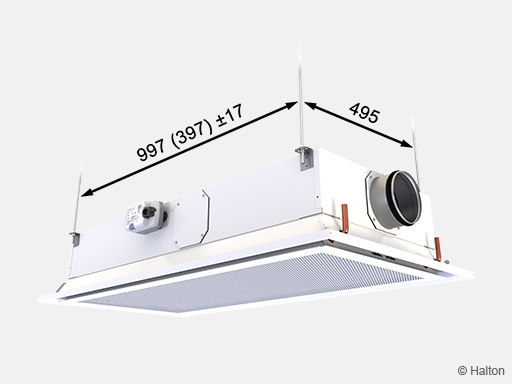

Fig.17. Infästningspunkter på RXP-1200 (RXP-600) kylbaffel
Eftersom kylbaffeln inte har några rörliga delar behövs inget vibrationsskydd när enheten monteras eller när den ansluts till tillufts- eller vattenanslutningarna.
Vi rekommenderar att ledningarna för kyl- och värmevattenkretsarna installeras högre upp än batteriet så att rörsystemet kan avluftas.
Det maximala drifttrycket i rörsystem med kallt/varmt vatten är 1,0 MPa.
Justering av kyleffekten
Den rekommenderade flödeshastigheten för kylvattnet är 0,02–0,10 kg/s, vilket resulterar i en temperaturökning på 1–4 °C i värmeväxlaren. För att undvika kondensbildning är den rekommenderade lägsta inloppstemperaturen för vatten till värmeväxlaren 14–16 °C.
Adjustment of the heating capacity
The recommended heating water mass flow rate is 0.01–0.04 kg/s, resulting in a temperature drop of 5–15°C in the heat exchanger. The maximum inlet water temperature of the heat exchanger is 35°C.
Balansera och styra vattenflödet
Flödeshastigheterna för vattnet i Halton Rex Expander-kylbaffeln balanseras med justeringsventiler som är installerade på utloppssidan av kylvattenkretsen. Kyleffekten i Halton Rex Expander styrs genom reglering av flödeshastigheten för vattnet.
Justering av tilluftsflödet
I en Halton Rex Expander utan Haltons luftkvalitetskontroll (HAQ) beror luftflödet på kammartrycket och den valda dysan. Om HAQ-kontroll valts till måste även HAQ-kontrollens läge beaktas.
Kammartrycket kan mätas i ett mättutag under frontplåten.
Den totala luftflödeshastigheten beräknas med hjälp av formeln nedan.
Total luftflödeshastighet
qv Luftflödeshastighet [l/s] eller [m³/h]
Δpm Uppmätt statiskt kammartryck [Pa]
k Fastställd enligt tabellen nedan [l/s]. Multiplicera med 3,6 vid beräkning i m³/h.
HAQ-kontrollens läge |
RXP/C-600 |
RXP/D-600 |
RXP/E-600 |
RXP/C-1200 |
RXP/D-1200 |
RXP/E-1200 |
0 / ingen HAQ |
1.1 |
1.6 |
2.5 |
2.1 |
2.9 |
4.7 |
1 |
1.7 |
2.1 |
3.1 |
2.6 |
3.5 |
5.3 |
2 |
2.2 |
2.7 |
3.6 |
3.1 |
4.0 |
5.8 |
3 |
2.7 |
3.2 |
4.1 |
3.7 |
4.5 |
6.3 |
4 |
3.2 |
3.7 |
4.6 |
4.1 |
5.0 |
6.8 |
5 |
3.7 |
4.1 |
5.1 |
4.6 |
5.5 |
7.3 |
6 |
4.1 |
4.6 |
5.5 |
5.0 |
5.9 |
7.7 |
7 |
4.5 |
5.0 |
5.9 |
5.5 |
6.3 |
8.1 |
8 |
4.9 |
5.4 |
6.3 |
5.9 |
6.7 |
8.5 |
9 |
5.3 |
5.7 |
6.7 |
6.2 |
7.1 |
8.9 |
Exempel:
Det uppmätta statiska kammartrycket är 70 Pa för RXP/E-600 och HAQ-kontrollens läge är 3. Den total luftflödeshastigheten är 4,1*√(70) ≈ 34,3 l/s.
S = Dystyp
C Medium
D Large
E Extra large
L = Längd (mm)
600 eller 1200
E = Kanalanslutning
S2 Rakt fram (Ø125)
R2 Höger (Ø125)
L2 Vänster (Ø125)
S3 Rakt fram (Ø160)
R3 Höger (Ø160)
L3 Vänster (Ø160)
SP = Systemlösning
N Nej
Y Ja
TC = Kyl-/värmefunktioner (slingtyp)
C Kylning
H Kylning och värmning
AQ = Haltons luftkvalitetskontroll (HAQ)
NA Ingen (CAV)
MA Manuell (justerbar CAV)
MO Motordriven (VAV)
CO = Färg
SW Signalvit (RAL 9003)
W Kritvit (RAL 9010)
X Specialfärg
ZT = Kundanpassad produkt
N Nej
Y Ja (ETO)
Systemlösning Halton Workplace Room Automation (WRA)
VAV-spjäll på frånluften Halton Max One Circular (MOC)
VAV-spjäll på frånluften Halton Max Ultra Circular (MUC)
RXP/E-1200-S2, SP=N, TC=C, AQ=NA, CO=SW, ZT=N
